智东西(公众号:zhidxcom)
编 | 十四

物联网进入与传统产业深度融合发展的崭新阶段。未来10年内,全球物联网将创造10多万亿美元的价值,约占全球经济的1/10,并与城市管理、生产制造、汽车驾驶、能源环保等形成数个千亿级规模以上的细分市场。

其中,工业制造领域的转型升级成为工业物联网发展的重要驱动力, 世界各国纷纷发布相关的战略举措,抢占新一轮发展战略机遇。有分析认为,到2020年,工业物联网在整体物联网产业中的占比将达到25%,规模将突破4500亿元。

本期的智能内参,我们推荐来自中国电子技术标准化研究院的工业物联网白皮书,深入挖掘物联网在工业制造领域的应用前景,从终端和平台两大维度分析技术和产业现状,介绍标准化工作进程并罗列创新用例。如果想收藏本文的报告全文,可以在智东西(公众号:zhidxcom)回复关键词“nc188”下载。

以下为智能内参整理呈现的干货:

从政府引领到需求主导

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

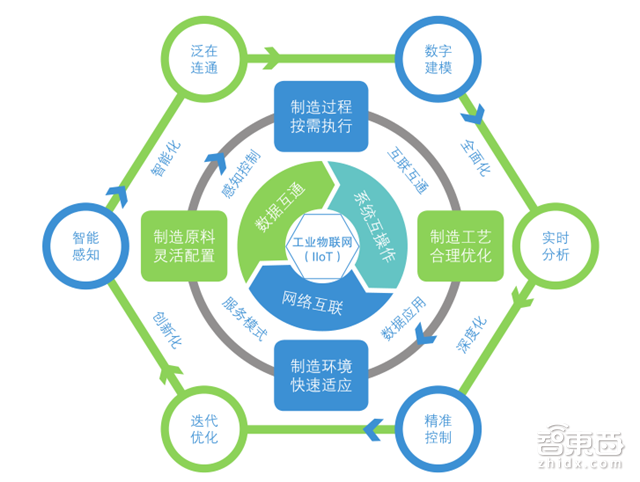

*工业物联网的本质和六大典型特征

随着物联网技术的快速发展,中国制造2025、美国先进制造伙伴计划、德国工业4.0等一系列国家战略的提出和实施,在此背景下, 工业物联网应运而生,可以说是智能制造的基石(支撑级技术体系), 成为全球工业体系智能化变革的重要推手。

中国电子技术标准化研究院指出:工业物联网即通过工业资源的网络互连、数据互通和系统互操作, 实现制造原料的灵活配置、制造过程的按需执行、 制造工艺的合理优化和制造环境的快速适应, 达到资源的高效利用,从而构建服务驱动型的新工业生态体系。

用工业物联网改造传统产业,将对企业的生产、 经营和管理模式带来深刻变革,提高生产制造效率,提升产业的经济附加值,实现节能减排,有力推动我国经济发展方式由生产驱动向创新驱动的转变,促进我国产业结构的调整。

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

*工业物联网参考体系架构

当前我国工业物联网由政府引领转向应用需求为主导,企业开始应用工业物联网解决自身所面临的实际问题, 比如:

1、通过传感器仪器仪表实时监控生产设备、原材料、在制品及工作人员的状态,实现制造过程的智能执行, 提高生产效率和产品质量;

2、通过RFID等识到技术建设智能仓储, 并与生产过程进行联接,提高制造原料的高效配置;

3、耐用性的设备产品通过感知于段获取数据实现预测性预警、远程维护等服务,提高设备产品的附加值。

工业物联网在工业制造领域各环节的深入应用, 有助于改善产能过剩、 成本压力增加等诸多困境。

工业物联网的布局路线

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

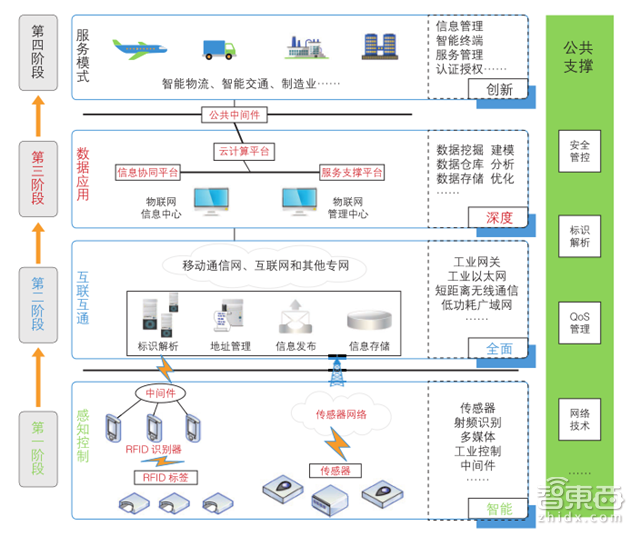

*工业物联网实施的四个阶段

工业物联网的实施一般包括四个实施阶段:

1、智能的感知控制阶段,即利用基于末端的智能感知技术(传感器、REID、无线传感网络等)随时、 随地进行工业数据的采集和设备控制的智能化;

2、全面的互联互通阶段,通过多种通信网络互联互通手段(工业网关、短距离无线通信、低功耗广域网和OPC UA等)整合信息化共性技术和行业特征,将采集到的数据实时、安全、高效地传递出去;

3、深度的数据应用阶段, 即利用云计算、 大数据等相关技术,对数据进行建模、 分析和优化,实现多源异构数据的深度开发应用,从数据仓库中提取隐藏的预测性信息,挖掘出数据间潜在的关系,快速而准确地找出有价值的信息,有效提高系统的决策支持能力;

4、创新的服务模式阶段,主要利用信息管理、智能终端和平台集成等技术,提供定制服务、增值服务、运维服务、升级服务、培训服务、咨询服务和实施服务等方面,广泛应用于智能工厂、智能交通、工艺流程再造、环境监测、远程维护、设备租赁等物联网应用示范领域,全方位构建工业物联网创新的服务模式生态圈,提升产业价值,优化服务资源。

起底技术体系和发展趋势

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

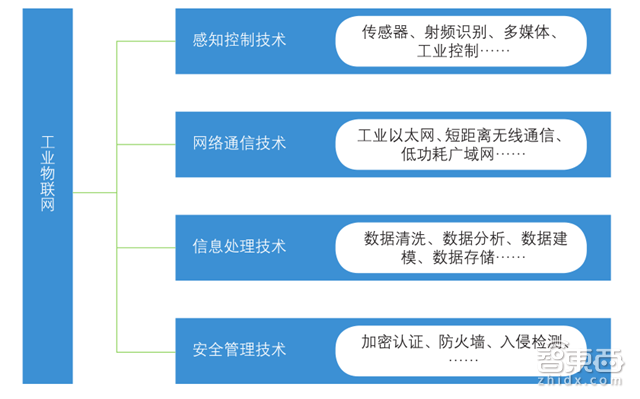

*工业物联网技术体系

工业物联网技术体系主要以下四块:

1、感知控制技术

主要包括传感器(测量或感知特定物体的状态和变化,并转化为可传输、可处理、可存储的电子信号或其他形式的信息)、射频识别(非接触自动识别技术)、多媒体、工业控制(SCADA系统、DCS和PLC)等, 是工业物联网部署实施的核心;

2、网络通信技术

三大主流技术是工业以太网、短距离无线通信技术、低功耗广域网,核心技术包括时间同步、确定性调度、跳信道、路由和安全技术等,可以使得工业传感器的布线成本大大降低,有利于传感器功能的扩展, 是工业物联网互联互通的基础;

3、信息处理技术

主要包括数据清洗、 数据分析、数据建模和数据存储等,为工业物联网应用的提供支撑;

4、安全管理技术

包括加密认证、防火墙、入侵检测等,是工业物联网部署的关键。

目前,工业物联网的发展趋势为:

1、终端智能化,包括底层传感器设备自身向着微型化和智能化的方向发展,以及工业控制系统的开放逐渐扩大,使得工业控制系统与各种业务系统的协作成为可能;

2、联接泛在化。工业控制通信网络经历了现场总线、工业以太网和工业无线等多种工业通信网络技术,将监控设备与系统, 同生产现场的各种传感器、 变送器、执行器、 伺服驱动器、运动控制器,甚至CNC数控机床、工业机器人和成套生产线等生产装备连接起来;

3、计算边缘化,数据不用再传到遥远的云端,更适合实时的数据分析和智能化处理,具有安全、快捷、易于管理等优势, 能更好地支撑本地业务的实时智能化处理与执行, 满足网络的实时需求;

4、网络扁平化,使信息在真实世界和虚拟空间之间智能化流动,实现对生产制造的实时控制、精确管 理和科学决策进行了大量的研究与探索。

5、服务平台化,提升连接灵活、扩展用户规模、增强数据的安全性、应用开发的简易友好,根据用户实际需求提供设备远程管理、预防性维护和故障诊断等服务。

深扒产业玩家

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

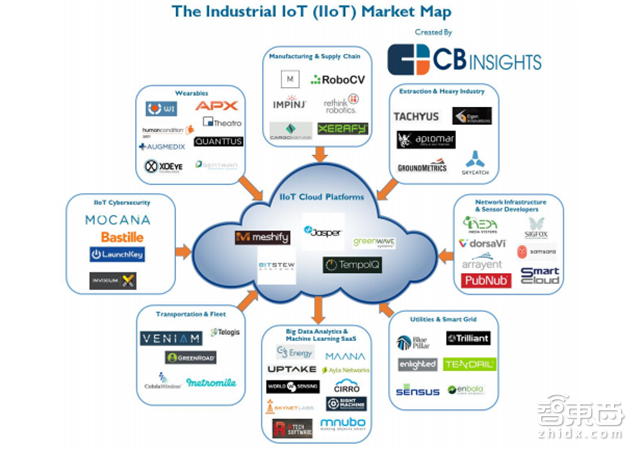

*工业物联网产业地图(援引CB Insights)

传感器:2021年1906亿美元

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

*传感器市场份额(援引华然咨询)

随着工业4.0及智能制造等类似概念的推出, 全球的传感器市场空间再 次被扩宽。据预测, 2016年至2021年,传感器的复合年增长率预计为11%,到2021年市场规模将达到1906亿美元。

目前,全球传感器市场主要由美国、 日本、德国的相关企业占主导, 比如MEAS传感器公司、霍尼韦尔公司、凯勒公司、艾默生电气公司、通用公司等, 不过亚太地区的传感器市场也呈现出快速增长的趋势。

近年来, 我国在传感器相关产业加入投入, 提高国有传感器及仪器仪表的占有率,尤其是高端传感器品种的市场占有率,目前国内的传感器及仪器仪表企业以沈阳仪表科学研究院、深圳清华大学研究院、 河南汉威电子等一定的业绩。为代表目前取得了一定的业绩。

工业控制:美欧日盘踞

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

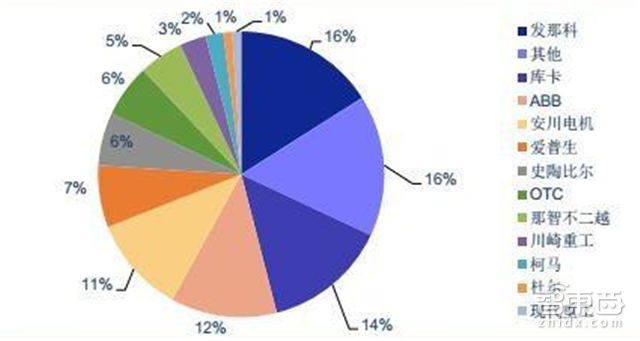

*工控市场分析(援引安信证券)

工业控制是对工业过程实现检测、控制、优化、调度、管理和决策为目的, 主要是以PLC、DCS等产品形式体现。

目前,PLC市场可以分成美国(A-B公司、通用电气公司、莫迪康公司等)、欧洲(德国的西门子、AEG和法国的TE)、和日韩(日本的三菱、欧姆龙、松下、富士等,以及韩国的三星、LG)等三个流派,占有主要的市场份额。我国的PLC仍以国外产品为主, 国内PLC 生产厂家在产品数量和生产规模的还有待于提高。

DCS生产厂家主要集中在美国、 日本、德国等。国外产品(如Honeywell和横河公司)在我国DCS市场有一定占有率。 不过近年来国产DCS的市场占有份额也在飞速提升,我国涌现出一批DCS产品优秀企业, 如北京和利时、 上海新华、 浙大中控、浙江威盛、航天测控、电科院以及北京康拓集团等。

平台:传统巨头对决IT大佬

工业领域巨头的平台布局十分积极,包括西门子的MindSphere、通用电气的Predix、菲尼克斯电气的ProfiCloud,以及国内三重工的根云、海尔的COSMOPlat、徐工工业云、航天科工的INDICS等。

与此同时,IT巨头也在借助其云平台的优势,通过联合上下游企业,布局工业物联网产业生态。如微软的Azure、亚马逊的AWS、IBM的Watson、SAP的HANA。 国内的百度、阿里、京东和腾讯也都推出面向工业物联网的平台。

除了独立布局,展开优势互补合作,扩展生态圈也是一种主流的平台布局方式。比如2016年GE宣布Predix登陆微软Azure云平台;2017年ABB宣布依托于微软Azure平台提供工业云服务, 与IBM在工业数据计算和分析方面开展合作;西门子也表示MindSphere在云服务方面已跟亚马逊AWS、微软和SAP开展合作。

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

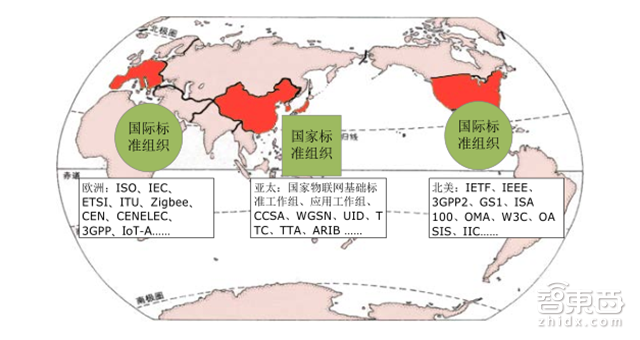

*全球物联网相关标准化组织分布图

技术和产业发展的推动下,国内外巳开展的工业物联网标准化工作,包括传感器及仪器仪表的标准、控制类标准(DCS编程语言和接口方面的标准有待制定)、工业以太网标准(互联互通)、工业无线网络标准(链接泛在化)、信息集成标准、信息安全标准等。

四大用例剖析

基于机床物联网的租赁

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

*租赁应用网络架构

该用例来自智能云科,利用iSESOL平台,定位生产力共享。用户可以通过iSESOL平台、租赁业务后台和租赁客户端APP等工具实时监控设备运行状态、 查看设备历史运行数据以及了解设备费用详情, 同时可以依靠iSESOL平台提供的大数据智能分析工具,帮助企业实现更好的业务决策。

新保险模式

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

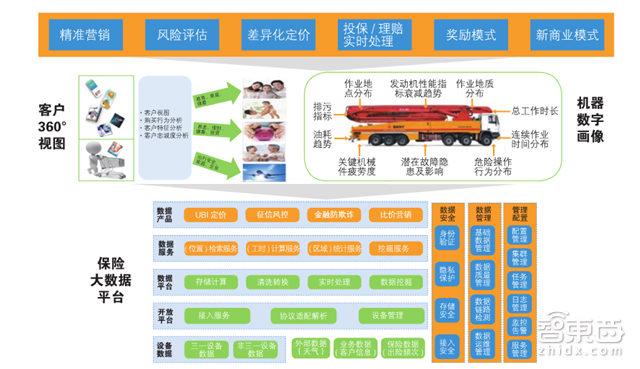

*新保险模式总体方案示意图

该项目来自树根五联,以工业物联网平台为基础,实现数据采集接入、数据存储、数据管理、数据清洗、数据挖掘分析、数据服务与数据产品,提供保险大数据解决方,生成设备的综合状态评估,以及设备主及企业的运营状况及信用风险等模型。

无人化磨棍间轧辗流转

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

*无人化磨棍区域工作流程

传统磨辑间标准化工艺流程存在劳动效率低、安全风险高、质量波动大、环保效果差等问题。宝钢通过工业互联网、射频识别、信息交互、智能控制等技术,实现了轧辑自动识别、行车智能吊装、磨床智能磨削、轧辑自动水冷、轧辑自动补油、轧辑智能配辑等生产工艺,大大提高了轧线供辑能力,避免了安全风险,降低了生产成本,提高了环保节能水平。

物流自动化

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

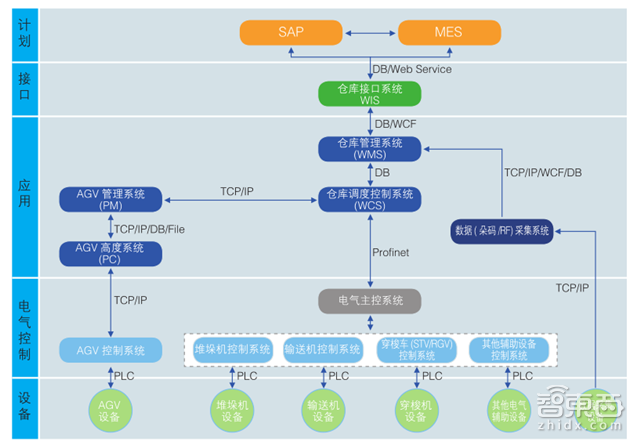

*项目系统框架

通过工业互联网技术的应用,轮胎制造企业能及时掌握原材料采购、库存、销售等信息,通过大数据分析还能预测原材料的价格趋向、供求关系等,有助于完善和优化供应链管理体系, 提高供应链效率, 降低成本,打造全面优化的生产、 物流及服务过程,实现真正的智能制造。

智东西认为,工业物联网背后的逻辑是日趋成熟的传感器技术、数据/信息计算处理技术,以及“执行端”的自动化/机器人技术,这使得功能定向的有确定流程的工业应用能够向智能化转变。而感知控制和互联互通实现之后,数据模型的功能将进一步被挖掘,工业制造领域的覆盖面将进一步拓展,塑造功能和形式更多样的,提供个性化服务的生态,激发产业创新。从产业的角度来看,传感器、工业控制相关企业将直接受益,两块儿国内的家底虽然不厚,却是要抬头。

附:

2017年物联网十大趋势(跨界用例、LPWA、安全优先、服务方案、M&A、AI+、商业服务模型、云计算、雷达)

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

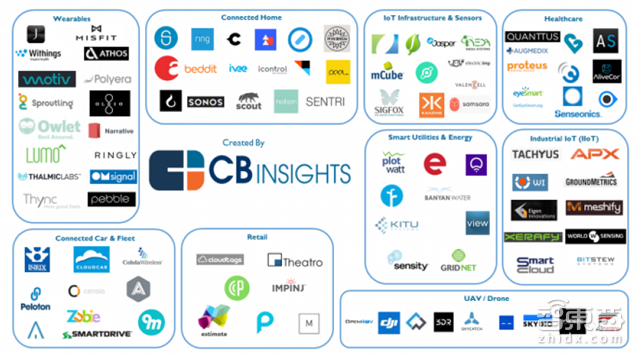

物联网产业地图(CB Insights)

一文读懂工业物联网 全面核心玩家和技术体系【附下载】| 智东西内参

下载提醒:如果想收藏本文的报告全文和当前全球独角兽公司的完整名录,可以在智东西(公众号:zhidxcom)回复关键词“nc188”下载。
