智东西7月16日消息，昨日下午，OPPO推出了新一代的超级闪充产品，包括125W超级闪充、65W AirVOOC、50W超闪饼干充电器、110W超闪mini充电器。

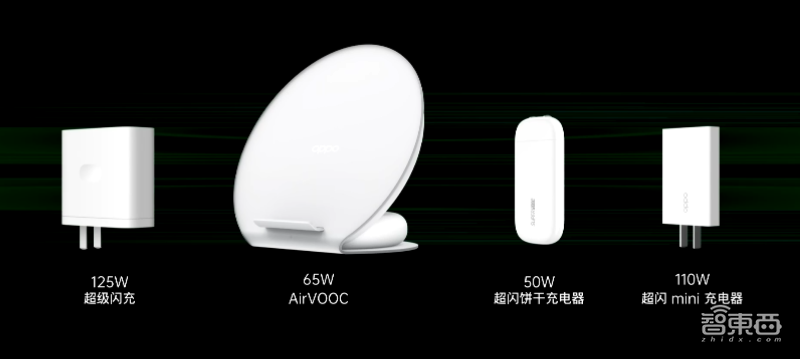

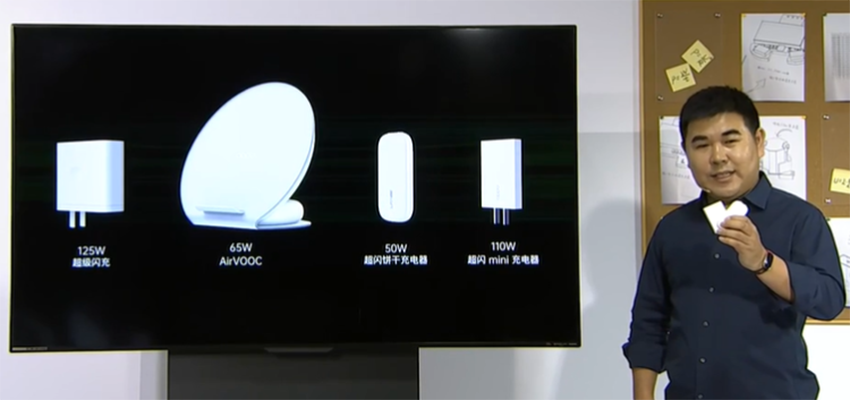

▲OPPO新一代超级快充产品
此次亮相的125W有线闪充采用了串联双6C电芯、多极耳分布、并联三电荷泵等技术，可以实现“充电5分钟，刷剧四小时”的体验。
令人眼前一亮的是OPPO此次推出的“New Halley”便携充电器，这款“旺旺仙贝”大小的充电器虽小，但功率却达到了50W。

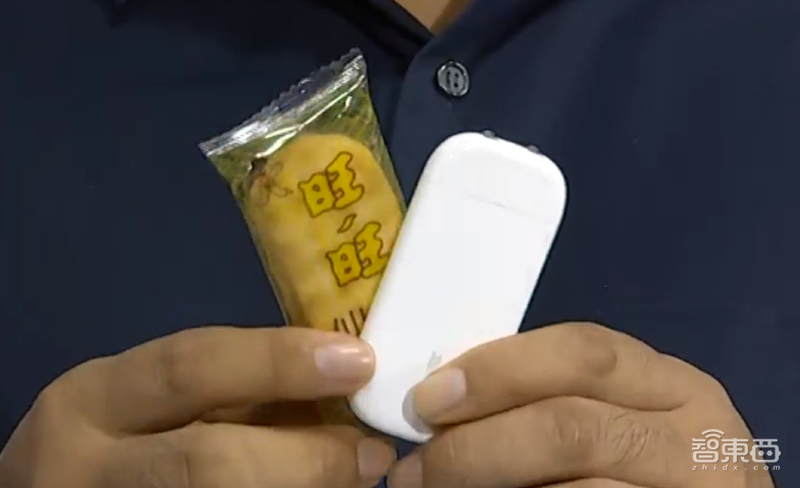

▲50W超闪饼干充电器大小就像一块旺旺仙贝
此次充电技术展示由OPPO VOOC闪充科学家张加亮主持，他说：“在5G时代，无论是硬件规格的提升还是应用场景的丰富，都让手机的功耗变得越来越大，因此超级闪充的效率提升至关重要。在‘万物皆可闪充’的时代，未来包括耳机、手表、相机在内的各种电子设备都将支持快充。”
在将新技术展示完毕后，张加亮特别补充道，“有人说做电源不值钱，但在我来看，电源就像是白米饭，是基础，任何强大的电子产品，都需要同样强大的电源系统做支持。”他认为，未来电源领域还会迎来一次革命，高功率密度、高性能、高效率将成为发展方向。

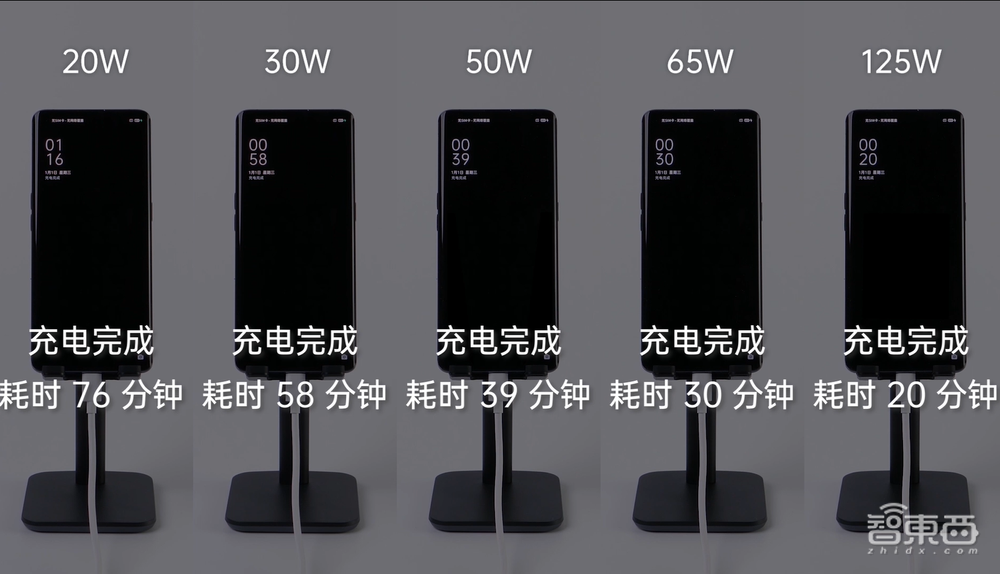

▲OPPO不同功率充电器充电效率进展
一、125W超级闪充：20分钟充满4000mAh电池手机
OPPO这次新一代快充推出的重头戏在125W的超级闪充充电头上，但是125W的高功率充电并没有本末倒置牺牲温控体验，它将息屏待机充电时的温度严格控制在了40℃以下。在这种情况下，OPPO的125W超级闪充依旧可以在20分钟将等效4000mAh电池能量的手机充满电。
在现场的充电演示中，125W超级闪充在5分钟之内将等效4000mAh的手机充电至41%。

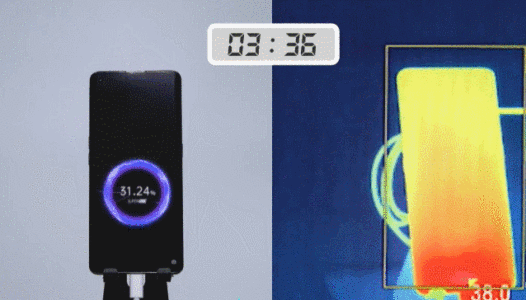

▲5分钟将手机电量充至41%
张加亮说：“20分钟充满电是在温度不超过40℃的前提下实现的，如果在理想状态下，使用125W的闪充充电头充满一台手机只需要13分钟。”
与此同时，针对125W超级快充的适配器也更新为Type-C接口输出，全面兼容SuperVOOC和 VOOC协议，支持 125W PPS、65W PD、36W QC 等行业通用快充协议。
在电池端，125W超级闪充将3C电芯升级到6C电芯，极耳中置（MMT）升级为多极耳（MTW）技术，将电荷的运动路径成倍的缩短，电芯阻抗进一步降低，允许输入高达12.5A的大电流。

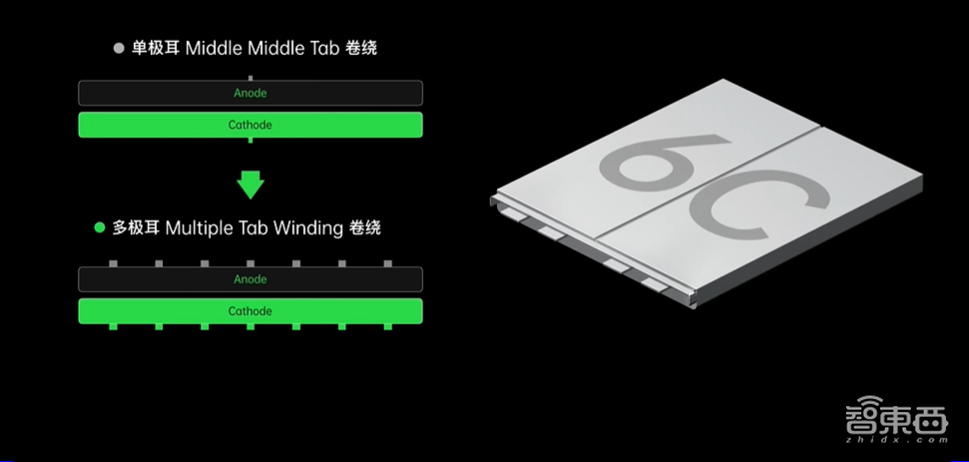

▲多极耳技术
在输入端，125W超级闪充采用转换效率为98%的并联三电荷泵方案，适配器输出的20V 6.25A经过三电荷泵降压转换成10V 12.5A进入电池，每个电荷泵只需转换20V 2.1A大约42W左右的功率，有效地避免了大电流造成的电荷泵过载、过热。

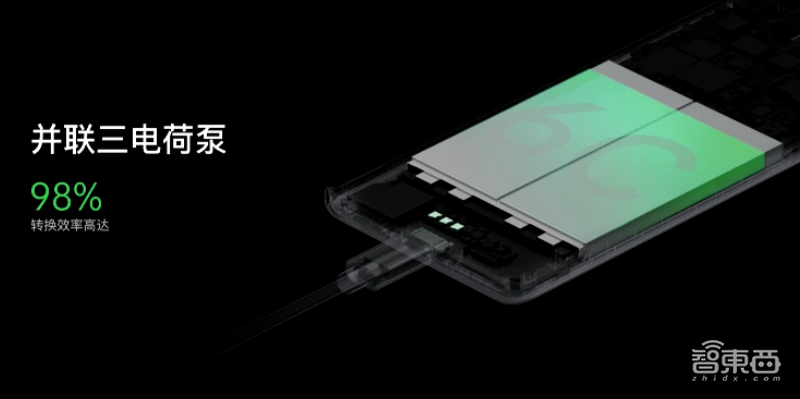

▲并联三电荷泵
125W超级闪充熄屏待机充电时温度严格控制在40℃以下，适配器和手机端双向通讯机制可以实时调节电压电流以控制发热。

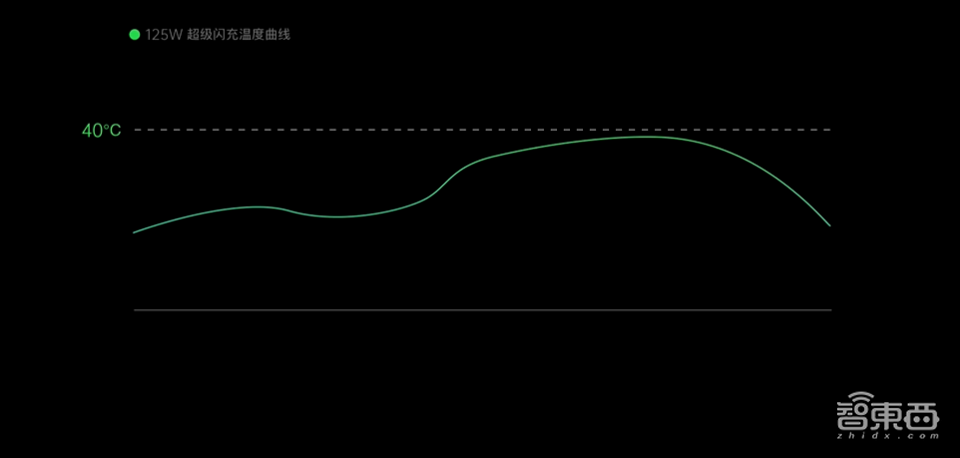

▲125W超级闪充温度曲线
在原有的4颗温度传感器基础上，125W超级闪充新增了10颗温度传感器，分布在电池极耳、电池主板BTB和USB接口，任何温度异常都能第一时间反馈给手机和适配器。
在VOOC技术平台“闪充条件判定保护、适配器过载保护、接口过载保护、电池过载保护以及电池熔丝保护”五重安全防护的基础上，数据线也导入了E-marker加密，再加上OPPO独有的128位加密算法，全面保障充电的安全。
二、65W AirVOOC：打破无线充电效率低魔弊端，30分钟充满4000mAh电池手机
相比有线充电来说，无线充电的优势在于可以实现随放随充，但以往无线充电的劣势在于充电的效率没有有线充电高。而这次OPPO新推出的65W AirVOOC 30分钟即可充满一部等效4000 mAh电池能量的手机。
张加亮现场通过对相同65W的有线和无线闪充进行充电对比，结果显示在相同的时间内，65W的有线快充将手机从电量3%充电至33.47%，而无线快充的65W AirVOOC将手机电量从3.9%充到25.34%。

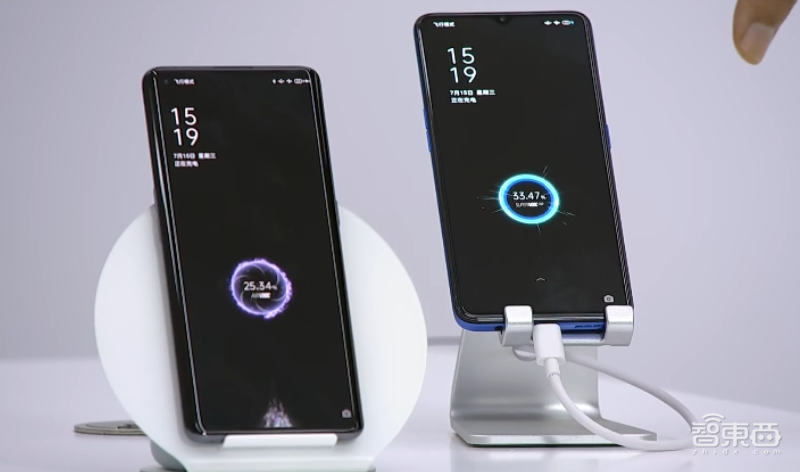

▲65W的有线和无线闪充进行充电对比
尽管仍存在充电效率的差距，但无线快充的效率已经在逐步逼近有线快充，至少“无线充电慢”不再成为OPPO快充的困扰。
为了实现更高的充电速度，65W无线闪充采用了并联双线圈设计，通过双发送（TX）控制模块、双发送（TX）线圈、双接收（RX）控制模块、双接收（TX）线圈这种双无线充电引擎架构，提升无线充电功率，据称发射接收效率可达88%。除双线圈外，OPPO也在同步验证65W单线圈方案。

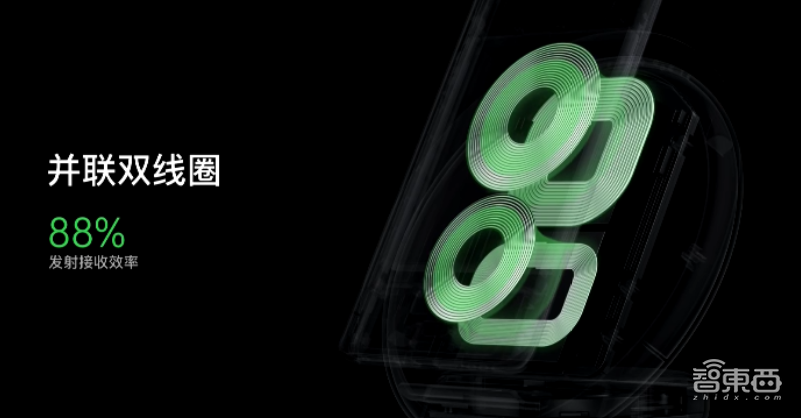

▲并联双线圈设计
65W AirVOOC采用OPPO首创的隔离型电荷泵技术，有效隔离高压，同时65W AirVOOC概念底座引入了主动式半导体散热方案，实现机身温度不超过40℃。

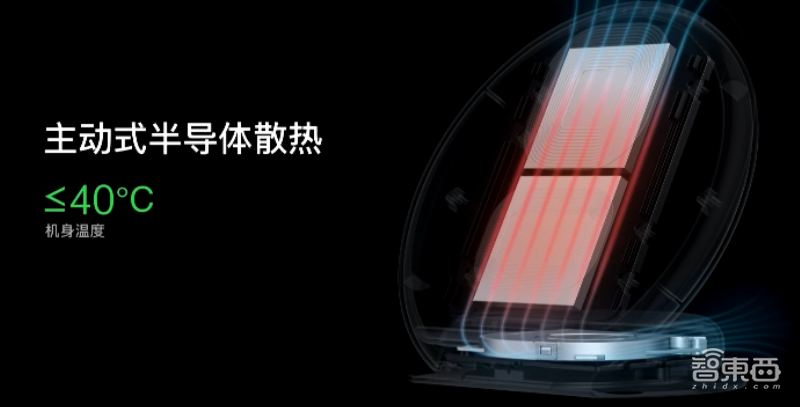

▲半导体散热方案
三、50W超闪饼干充电器：10.5mm厚度易收纳，支持手机、平板、电脑快充
OPPO首次推出了一款体积超小的50W超闪饼干充电器，其大小就像一块旺旺仙贝，重量和一个鸡蛋的大小差不多，厚度仅10.5mm，配合折叠插脚设计，适合日常收纳携带。
▲50W超闪饼干充电器体积小，方便携带
50W 超闪饼干充电器兼容 SuperVOOC和VOOC 闪充，支持 27W PD 、18W QC和 50W PPS 等行业通用快充协议，可为手机、平板电脑电脑等设备进行快充。
高功率的适配器走向小型化必须突破传统方案，而传统的充电器依靠内置的电解电容储能，以实现稳定的功率输出，但伴随功率提高，电解电容体积需要相应增大，加之普遍较厚的传统变压器，造成传统方案下充电器的体积普遍较大。

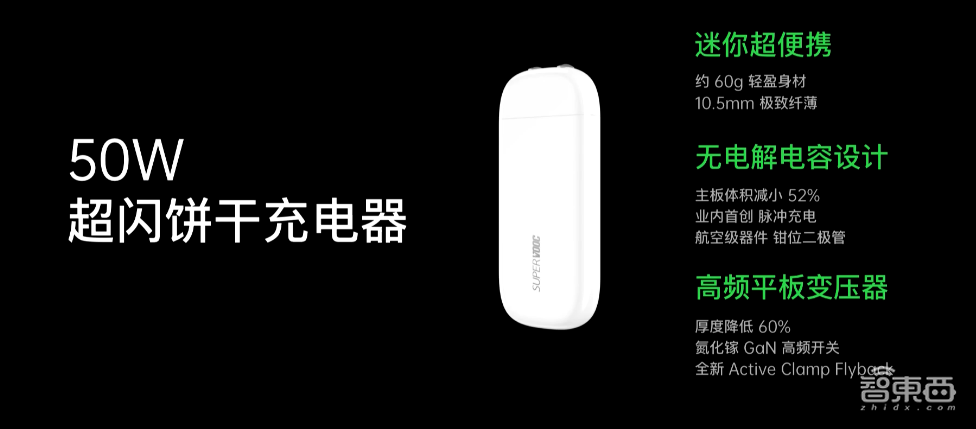

▲50W超闪饼干充电器
针对电解电容体积的问题，OPPO革新了无电解电容设计的技术架构，并且首次引入体积更小的航空级器件——钳位二极管，吸收高达250KW的浪涌冲击，让充电器安全的支持全电网电压。

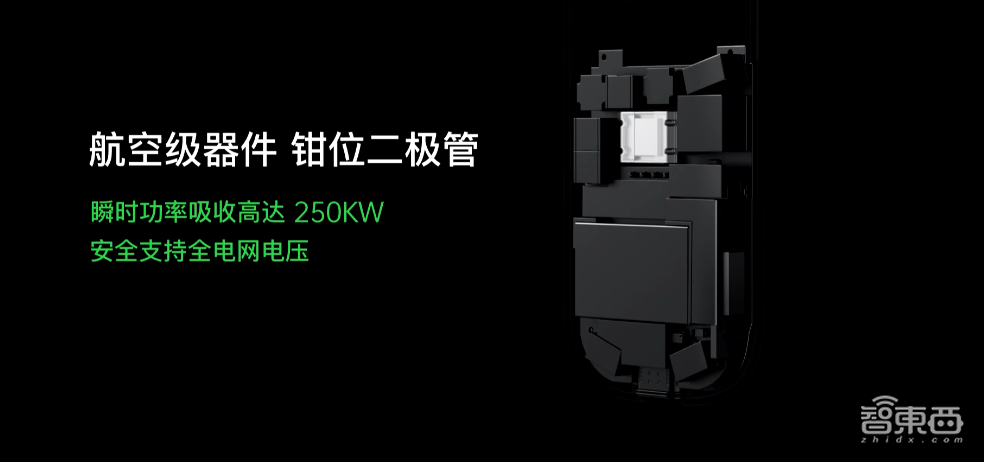

▲钳位二极管
而在取消了电解电容之后，充电器输入到手机的电流就是100Hz的脉冲直流电，为此，50W 超闪饼干充电器采用全新充电技术——脉冲充电。相比于传统的充电方式，脉冲充电由于存在极短时的充电间隙，电池的极化反应就会被消除，电池的损耗更小、温度变化也更小。

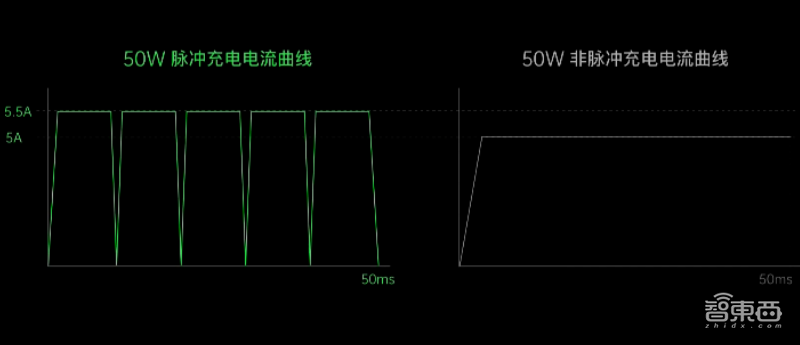

▲脉冲充电电流曲线

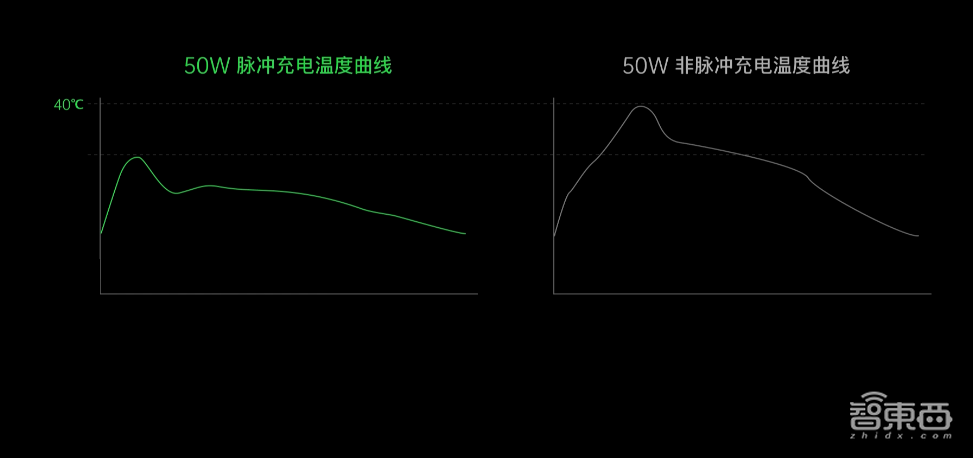

▲50W脉冲充电温度曲线
而针对传统变压器体积较大的问题，50W超闪饼干充电器从常规变压器升级到高频平板变压器，纵向空间减小了50%。

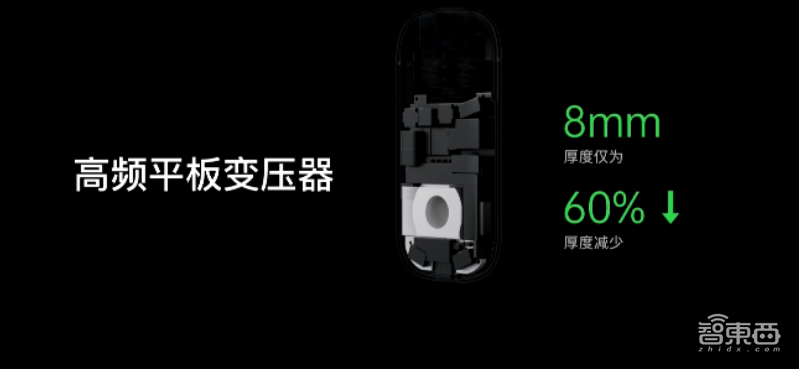

▲高频平板变压器
OPPO还引入氮化镓高频开关，使变压器单次储能需求变小，进而减小变压器体积。OPPO实验室检验报告表明，在满载测试中，OPPO自研的ACF（Active Clamp Flyback）控制架构实现零电压（ZVS）零电流（ZCS）开关，开关损耗无限接近于0。

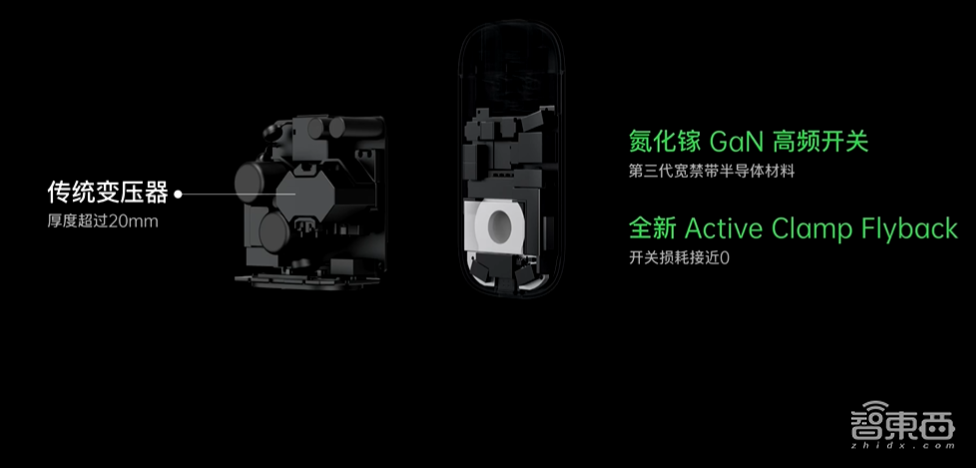

▲传统变压器和氮化镓高频开关对比
四、110W超闪mini快充：功率密度3.08W/cm³
在在50W超闪饼干充电器基础上，110W超闪mini充电器通过双级架构实现高效率电源转换和温升控制，以叠层板堆叠和极致结构壳料设计，将充电器的厚度控制在了12mm。

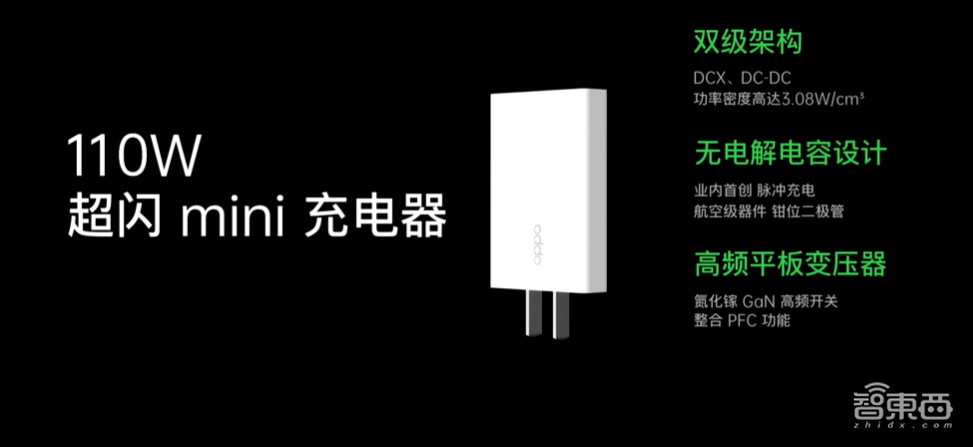

▲110W超闪mini快充
这款充电器沿用了无电解的设计，同样支持脉冲充电，并且同样采用了氮化镓器件。
110W超闪mini充电器除了全面兼容Super VOOC、VOOC，还支持110W PPS、65W PD、36W QC，涵盖了市面上主流笔记本电脑、平板电脑、手机的快充协议。

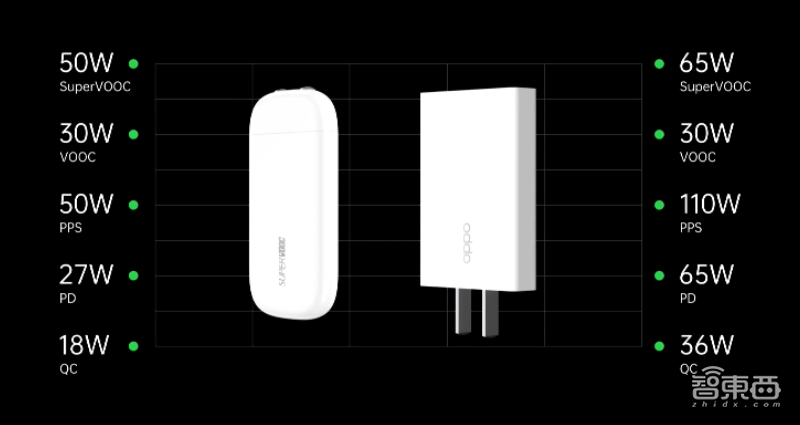

▲便携充电器支持协议
张加亮说：“110W超闪mini快充的功率密度达到了3.08W/cm³，是市面上高功率密度适配器功率密度的3倍以上。”
这是一个DCX、DC-DC的双级架构方案，一级负责割离和能量耦合，另一级负责电压电流环的双环控制，各司其职，提高效率。
结语：新技术不断完善“万物闪充”蓝图，充电革命或将到来
从18W快充到125W闪充，充电时间从2个小时缩短到20分钟，这样的体验提升是一种“质变”，让用户的电量焦虑问题得到解决。65W AirVOOC无线快充的落地，也让无线充电的的速度真正与有限充电看齐。而在体积方面，航空器件钳位二极管、氮化镓器件等新材料的引用，成为了OPPO新快充产品的一大突破。
目前，小米、vivo、realme、联想、华硕等厂商均已公布了自己将要推出 “百瓦快充”的计划，vivo也在两天前进行了线上沟通会，介绍了其120W充电技术。可以说，充电技术已经成为国产智能手机竞争的一个激烈焦点。
