台积电提出SRAM存内计算新方法,能效比可达89TOPS/W

西(公众号:aichip001
编译 |  高歌
编辑 |  云鹏

芯东西3月16日消息,近期,台积电的研究人员在ISSCC 2021会议上公布了一种改良的SRAM存储器阵列,该SRAM阵列采用22nm工艺,功率效率为89TOPS/W,运算密度为16.3TOPS/mm2

与传统的冯·诺依曼架构相比,该方法可以提升数据传输效率,降低设备功耗,满足未来AI边缘应用的部分需求。

台积电通过扩展常规SRAM阵列,提供了一种高面积效率的存内计算方法,支持可编程位宽、有符号或无符号以及4种不同位宽权重的输入激活。

台积电提出SRAM存内计算新方法,能效比可达89TOPS/W

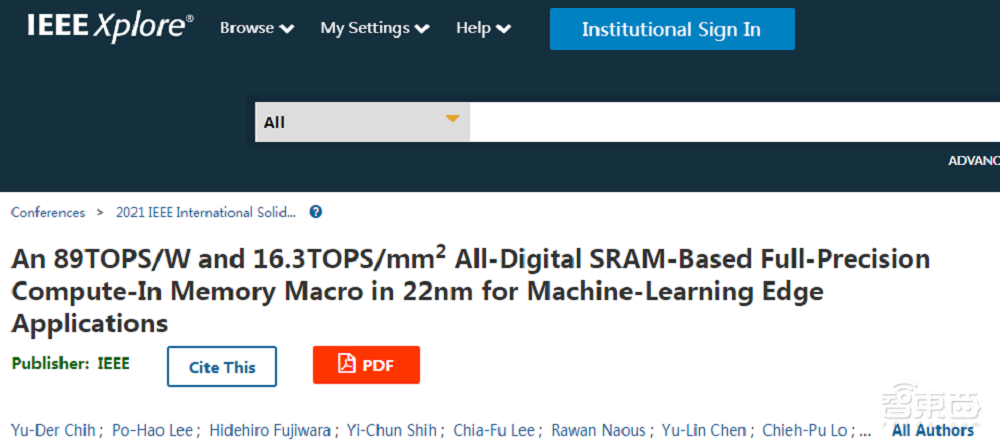

论文链接:https://ieeexplore.ieee.org/document/9365766/authors#authors

一、ReRAM耐用性较差,难以应用于大型神经网络

在最近的2021年国际固态电路会议(ISSCC 2021)上,多个技术会议针对存储器阵列技术展开,以支持机器学习算法的计算需求。

当前,机器学习需要将数据和权重从内存移动到处理单元,然后将中间结果存储回内存。这一方法效率较低,其无谓的信息传输不仅增加了计算延迟,也增加了相应的功耗。

其“无增值”的数据移动是耗散能量的很大一部分,甚至大于“增值”计算的能量消耗,数据和计算单元权重实际只消耗了一小部分能量。

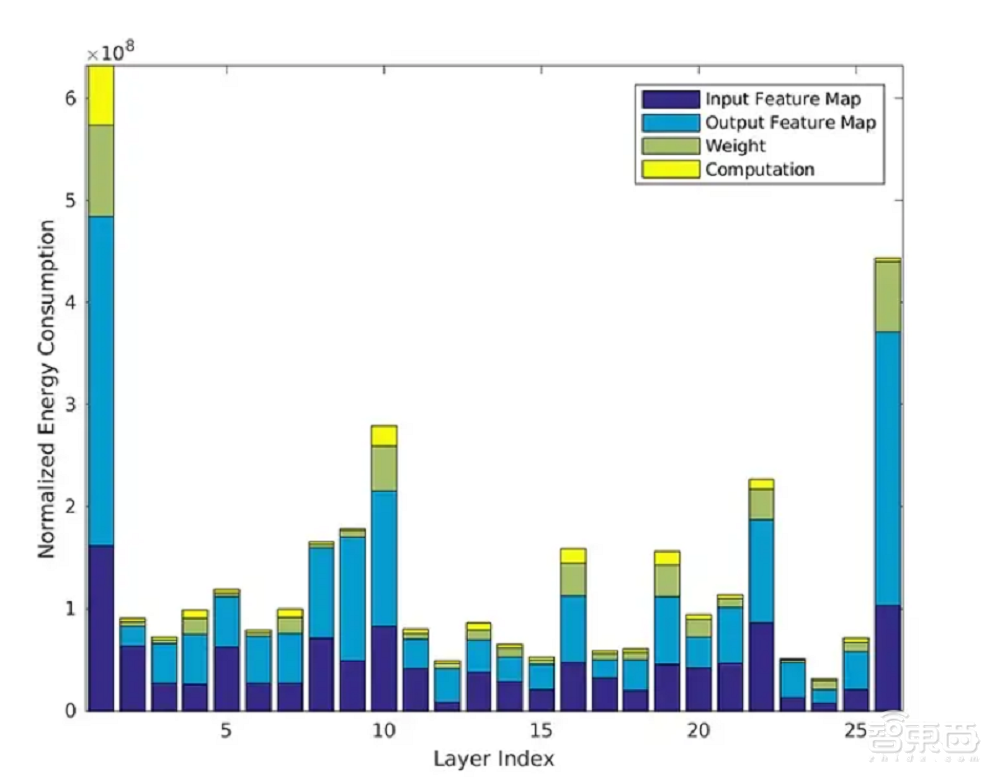

台积电提出SRAM存内计算新方法,能效比可达89TOPS/W▲各部分能量损耗(来源:深度神经网络能量估算工具)

对于在边缘应用机器学习的系统来说,提高存内计算效率、降低能量损耗十分重要。如果想要提高机器学习存内计算效率,重点在于优化每个神经网络节点关联的向量乘法累加(MAC)操作。

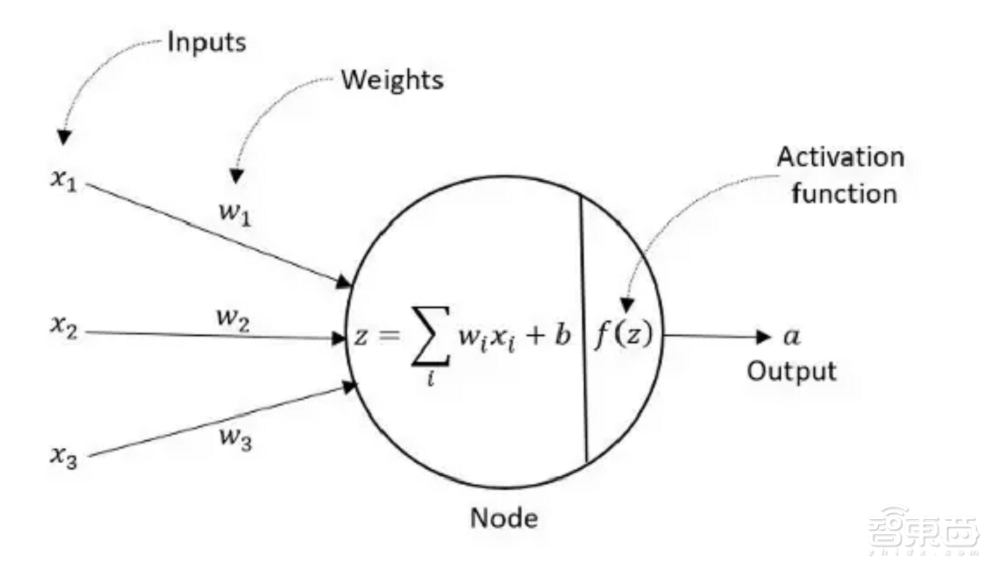

台积电提出SRAM存内计算新方法,能效比可达89TOPS/W▲训练网络节点求和计算方式(来源:IEEE Xplore)

对于一般网络来说,数据和权重通常是多位数。经过训练的边缘AI网络中的权重向量对于可以使用有符号、无符号或二进制补码整数位表示形式,存内计算的MAC输出则是通过添加部分乘法乘积实现的。

每个节点中(数据*权重)的位宽是明确定义的。例如,2n-bit向量覆盖2n-bit无符号整数乘积。如果想要将所有(数据*权重)乘积累加到高度连接的网络中,需要更多bit才能准确表示MAC结果。

当前存内计算研究的一个重点方法是:使用电阻式RAM(ReRAM)实现位线电流检测。活动存储器行字线的数据输入和存储在ReRAM中权重的乘积会产生可区分的位线电流,该电流用于为参考电容充电。

之后模数转换器(ADC)将该电容电压转换为等效的二进制值,进行后续的MAC移位累加。

尽管ReRAM存内计算的面积效率较高,但它也有缺点:

1、由于电压范围、噪声和PVT的变化,模拟位线电流检测和ADC的精度受到限制;

2、ReRAM阵列的写入周期时间长;

3、ReRAM阵列的耐用性较差,限制了通用内存存储阵列的适用性。

因此在推理神经网络较小、数据矢量表示受到限制(8位或更少)时,使用ReRAM阵列可以提升面积效率。

但是当神经网络较大、数据精度要求很高,存储阵列需要更大的网络和重构工作负载的情况下,更新权重经常会阻碍ReRAM对位电流进行检测。

二、改良SRAM阵列支持更大神经网络

在ISSCC上,台积电的研究人员提出了一种替代ReRAM的方法,他们使用改良的SRAM阵列进行(数据*权重)计算,这种方法不需要采用更新的存储技术,因此可以支持更大的神经网络。

台积电提出SRAM存内计算新方法,能效比可达89TOPS/W▲台积电的SRAM阵列(来源:IEEE Xplore)

如果层数较大,SRAM阵列可以加载数据输入与权重进行节点计算,可以保存输出值并对后续层进行检索。与ReRAM相比,SRAM阵列减少了数据和权重传递的能耗,解决了ReRAM的耐用性问题。

每个slice具有256个数据输入,它们连接到“X”逻辑电路,数据输入向量的连续字节在时钟周期中被提供给“X”门。一个slice中存储了256个4-bit权重,每个数据输入代表一个权重,每个权重连接到“X”逻辑的另一个输入。

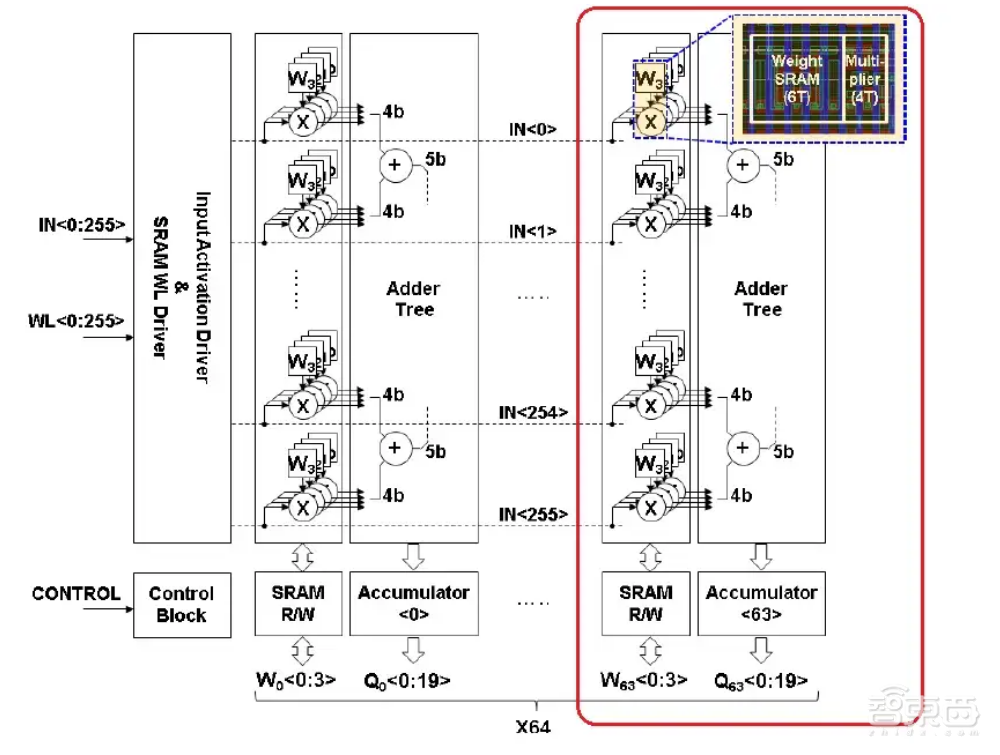

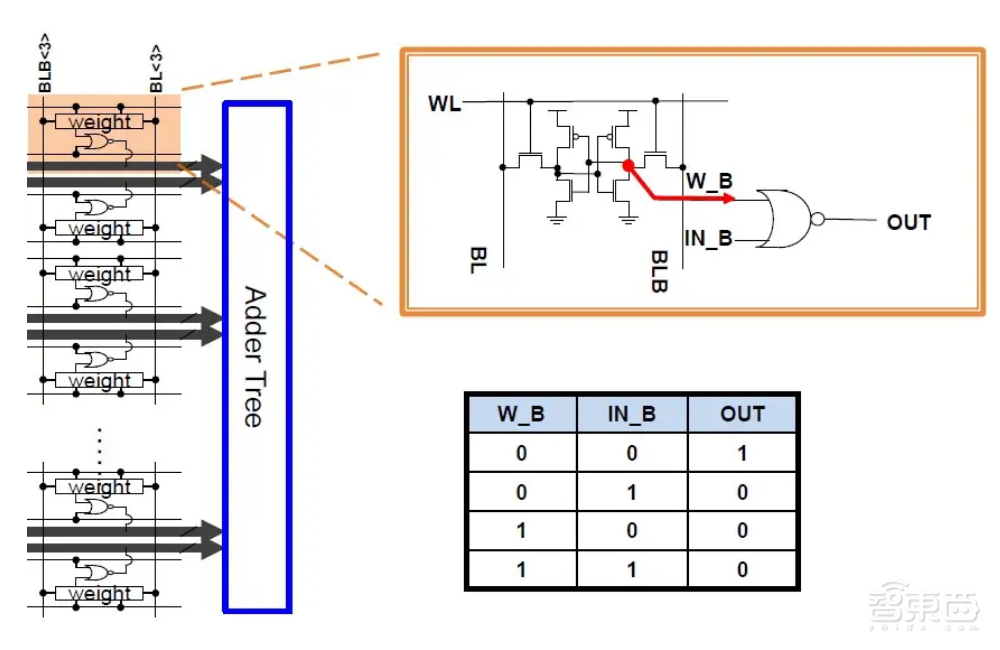

台积电提出SRAM存内计算新方法,能效比可达89TOPS/W▲SRAM阵列中的逻辑集成示意图(来源:IEEE Xplore)

“X”是一个双输入或非门(NOR Gate),由一个数据输入和一个权重值作为输入,在面积效率和功率方面都具有一定优势。每个slice之间,集成了加法器树和部分累加逻辑。

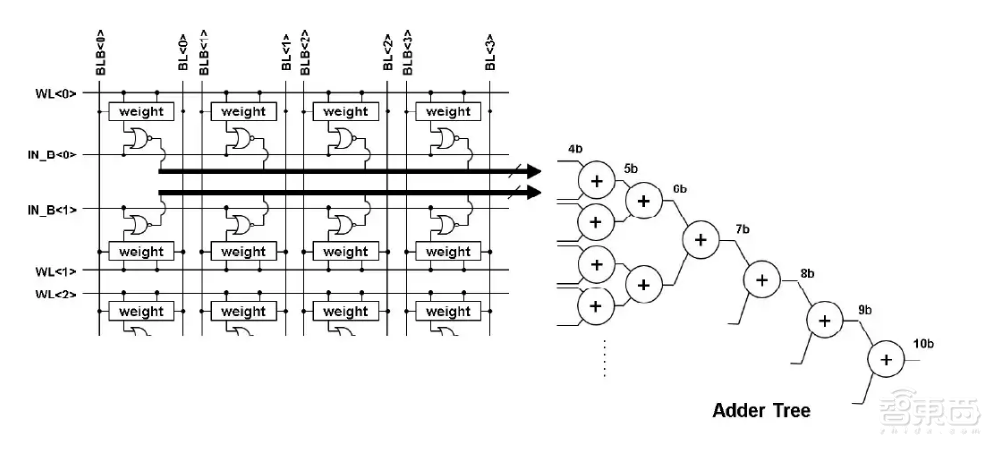

台积电提出SRAM存内计算新方法,能效比可达89TOPS/W▲加法器树示意图(来源:IEEE Xplore)

加法器树中的权重存储使用了传统的SRAM拓扑结构,其中的权重字线和位线进行正常连接。对于一个6T-bit单元,每个单元的存储值就是或非门的一个输入。

每个slice的输出表示每个权重向量的部分乘积总和。扩展数组之外的其他逻辑电路提供了移位相加计算,以支持更宽的权重表示。例如,一个(有符号或无符号整数)16-bit权重将组合来自4个slice的累加结果。

三、5nm能效比有望提升19倍

台积电基于SRAM的全数字测试器件突出显示了256输入,16个slice(4-bit权重半字节)的宏设计。

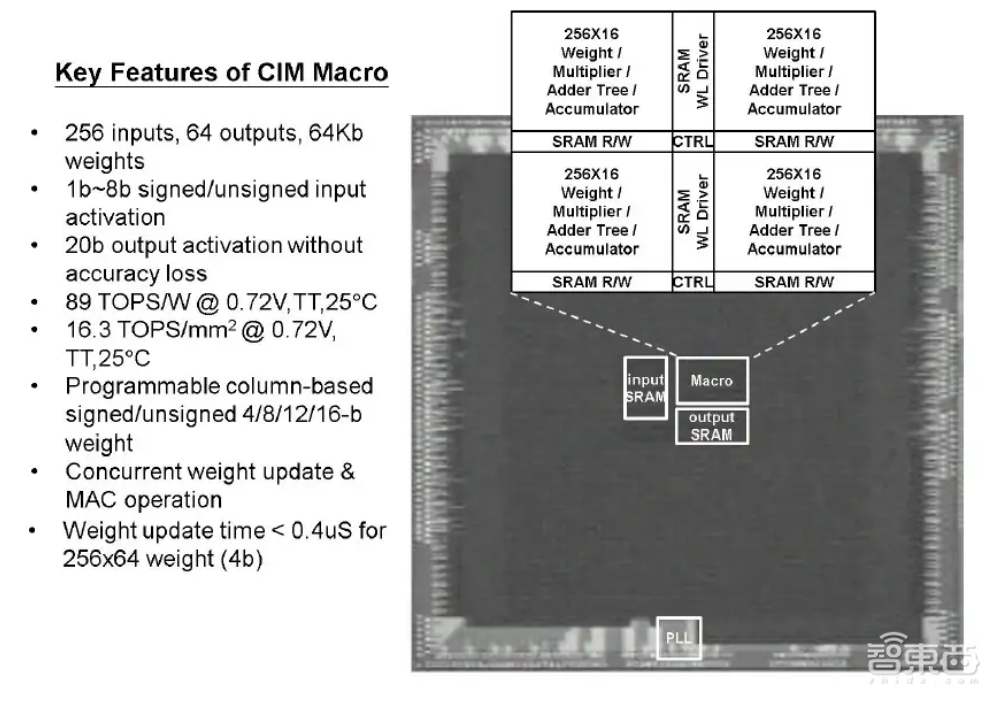

台积电提出SRAM存内计算新方法,能效比可达89TOPS/W▲台积电基于SRAM的全数字测试器件的显微图(来源:IEEE Xplore)

其基于SRAM的存内计算宏可以在阵列中提升更新权重的效率,而且该阵列基于数字逻辑的MAC操作可在很宽的电源电压范围内使用。

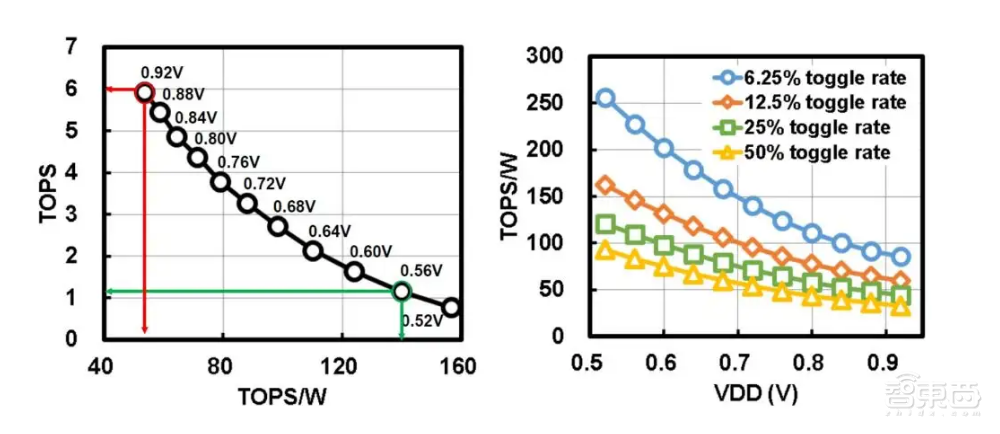

台积电提出SRAM存内计算新方法,能效比可达89TOPS/W▲SRAM阵列的电源电压(TOPS)和功率效率(TOPS/W)测试性能(来源:IEEE Xplore)

根据实验结果,采用22nm工艺的SRAM阵列功率效率为89TOPS/W,运算密度为16.3TOPS/mm2

尽管此存内计算是在较旧的22nm工艺中进行测试,但是台积电的研究人员也提供了5nm节点的面积功率与功率效率估值。

与22nm节点相比,5nm节点的电源电压(TOPS)和功率效率(TOPS/W)将分别提升2.8倍和19倍。

结语:存内计算或解决AI边缘设备能耗问题

从云到边缘设备,人工智能(AI)和机器学习(ML)被广泛用于图像分类、语音识别等任务。近年来,由于AI在边缘的优势,比如隐私、低延迟及对网络带宽的有效利用等,AI边缘设备的研究受到了越来越多的关注。

但是,传统的计算架构,如CPU、GPU、FPGA等因为能耗问题很难满足AI边缘应用的未来需求。本次台积电的这种SRAM阵列通过在内存中进行计算,可以减少内存访问的能量消耗,或许能够解决AI边缘的能耗问题。

来源:SemiWiki、IEEE Xplore
