苹果潜望式镜头新专利!两个棱镜实现传感器“放平”,LG康宁死磕液态镜头

智东西(公众号:zhidxcom)
编译 | 徐珊
编辑 | 云鹏

智东西7月15日消息,据外媒Patently Apple报道,苹果的新专利表明了苹果正在研发潜望式镜头(folded camera),并且拥有至少两项相关专利。此外,韩国LG Inno Tek公司和美国康宁(Corning)公司也正在研究液态镜头(Liquid Lens),他们已经在美国申请了9项有关专利。

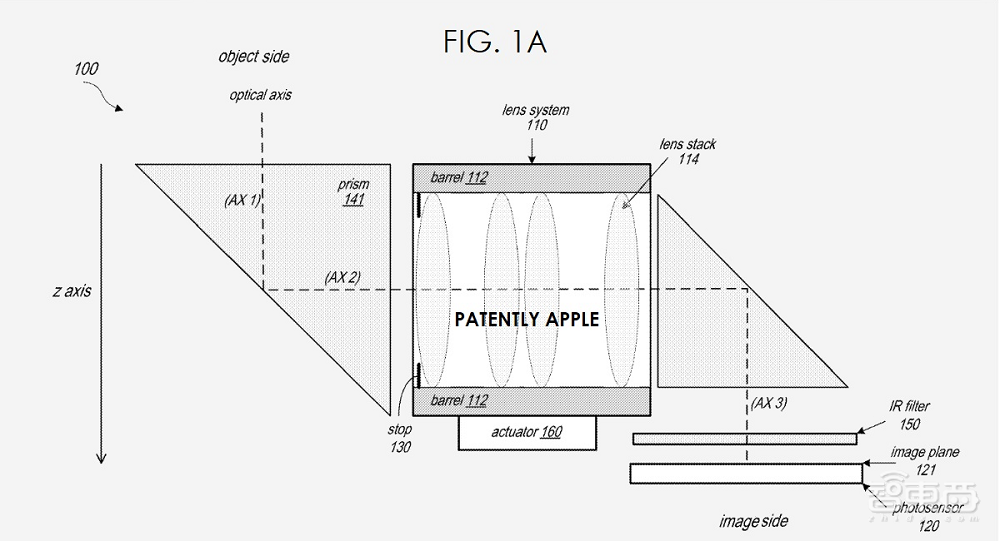

根据苹果的专利报告显示,苹果的潜望式镜头将拥有两个棱镜(prisms)和一叠位于两者之间的透镜(lenses)。这样的设计与其他的典型潜望镜有所不同。典型潜望式镜头只有一个棱镜,并且由于棱镜本身可以活动,能够起到一定OIS光学防抖的效果。而苹果采用两个棱镜的设计,这样可以让传感器平放在手机主板上,增加传感器的可用空间,同时增强棱镜的OIS光学防抖的效果。

苹果潜望式镜头新专利!两个棱镜实现传感器“放平”,LG康宁死磕液态镜头

▲7月13日GSMArena网站公布苹果的潜望式镜头新专利

这不是苹果第一次在潜望式镜头领域做出尝试。早在2016年,苹果就为一种折叠长焦照相机镜头系统申请了专利,该系统由具有折射能力的多透镜和镜子形式的光路折叠原件组成。

潜望式镜头是指人们模仿潜望镜设计的长焦镜头。它以特殊的光学三棱镜让光线折射进入镜头组,实现成像,可以大幅度增加摄像头的焦距。因此,潜望式镜头可以拍摄更远的场景。

值得关注的是,研发人员主要希望潜望式镜头的模组(module)厚度变得更薄(z轴长度减小),并且将相机光圈保持在f/2.4或更高。但据报道,苹果的该项专利仅提及潜望式镜头可实现3倍光学变焦。而事实上,3倍光学变焦通过普通的镜头也可以实现。

而LG Inno Tek和康宁两家公司的专利涉及的液态镜头和潜望式镜头在部分功能有类似之处。液态镜头是指人们模仿人眼而设计的镜头,其内部镜片由一层液体包裹,可以在电压的驱动下改变镜片形状,做到一颗镜头兼顾“微距”和“长焦”。据相关人士透露,有些公司将利用这二者之间的相似之处来规避三星子公司Corephotonics拥有的潜望式镜头变焦专利(periscope zoom patents)。

此外,行业人士透露由于三星具有多项有关潜望式镜头的专利,苹果很可能会与三星开展合作,推进潜望式镜头解决方案的落地。

结语:苹果姗姗来迟的潜望式镜头能否带来惊喜?

苹果新专利通过设计了一或两个棱镜的潜望式镜头,不但加强了一定程度上相机的光学防抖效果,还增加了传感器的可用空间。但该专利目前似乎只能涉及3倍光学变焦。其他公司,如LG Inno Tek和康宁,在液体镜头领域也有所技术突破。

事实上,潜望式镜头早已出现在安卓手机上,苹果在镜头创新上再次落后于安卓。OPPO是最早推出潜望式摄像头的手机厂商,在2017年的世界移动大会MWC上OPPO首次展示了基于潜望式摄像头结构,双摄下的5倍无损变焦技术。随后,华为、三星也都在旗舰手机上搭载了潜望式镜头。在液态镜头方面,小米在今年3月率先发布了首款搭载液态镜头的小米MIX FOLD。

此前,根据分析师郭明錤的预测,苹果要到2023年才会为iPhone添加潜望式镜头。苹果姗姗来迟的潜望式镜头能否为人们带来更多的惊喜?苹果是否能改善潜望式镜头在超高倍变焦下的画质难题?我们拭目以待。

来源:Patently Apple、GSMArena
