10月19日那一晚，对于英特尔来说，可以用“难忘今宵”来形容。

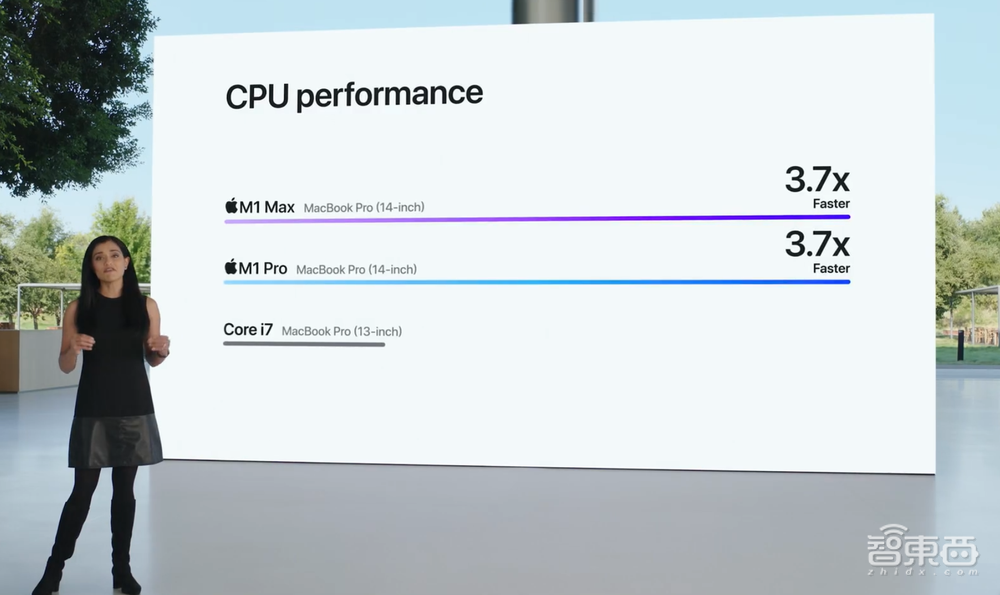

毫不夸张地说，苹果用两款王炸级芯片M1 Pro和M1 Max“碾压”了移动PC芯片行业，其对比酷睿i7版MacBook Pro约2倍、4倍甚至是十几倍的性能提升，着实看着“吓人”。

当然，这也让我对于英特尔12代酷睿处理器更加期待了，因为早在今年8月20日的英特尔架构日上，英特尔就放出了关于新一代处理器的一些比较“劲爆”的信息，比如新的混合架构、新的芯片制程工艺。

要知道，架构和工艺可以说是影响芯片性能最关键的两个因素了，英特尔能否逆风翻盘，完成对于苹果的反杀、对于AMD的大幅超越，或许就在此一举。

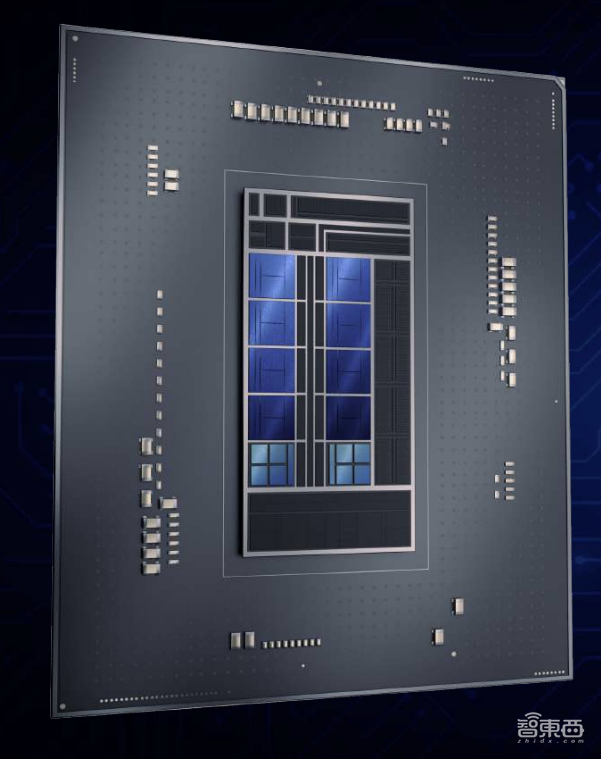

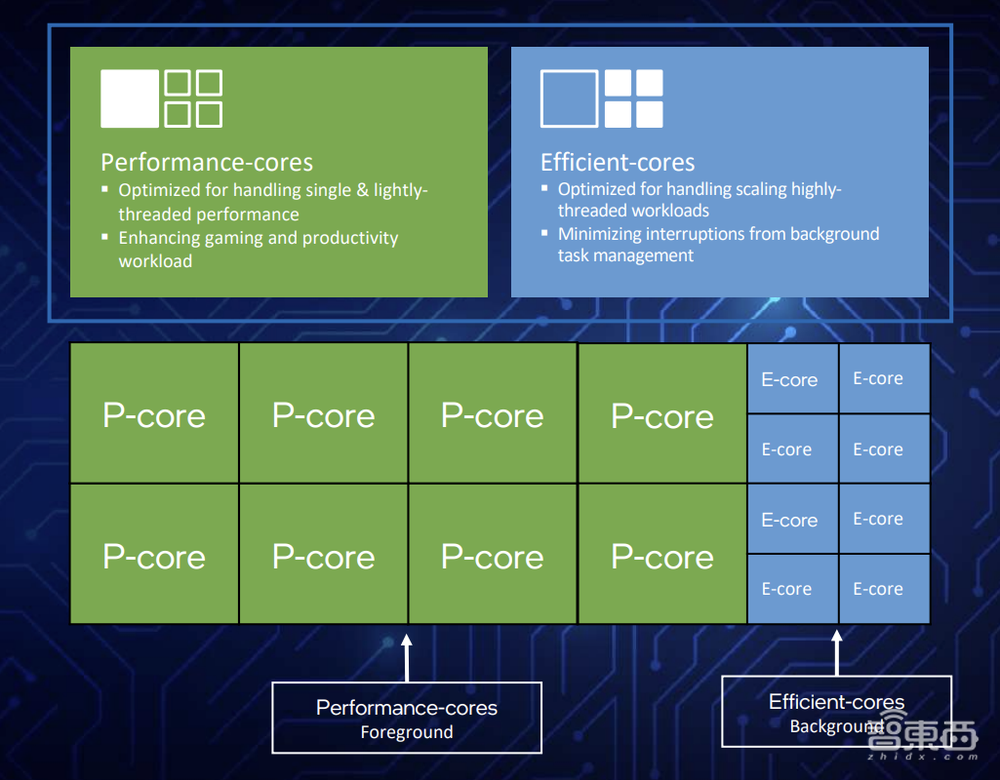

▲12代酷睿新架构

英特尔公司高级副总裁、英特尔中国区董事长王锐在10月28日的On技术创新峰会上接受媒体提问时回应称，“在未来，我们要把苹果的business赢回来。”可见，面对苹果的压力，英特尔选择的是迎头赶上。

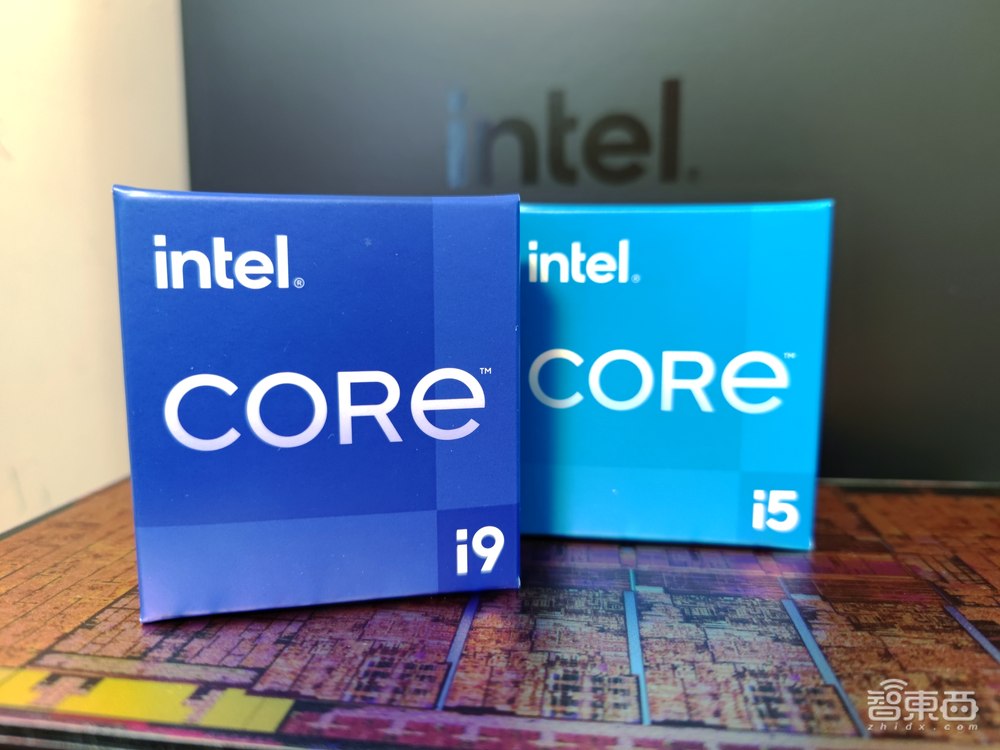

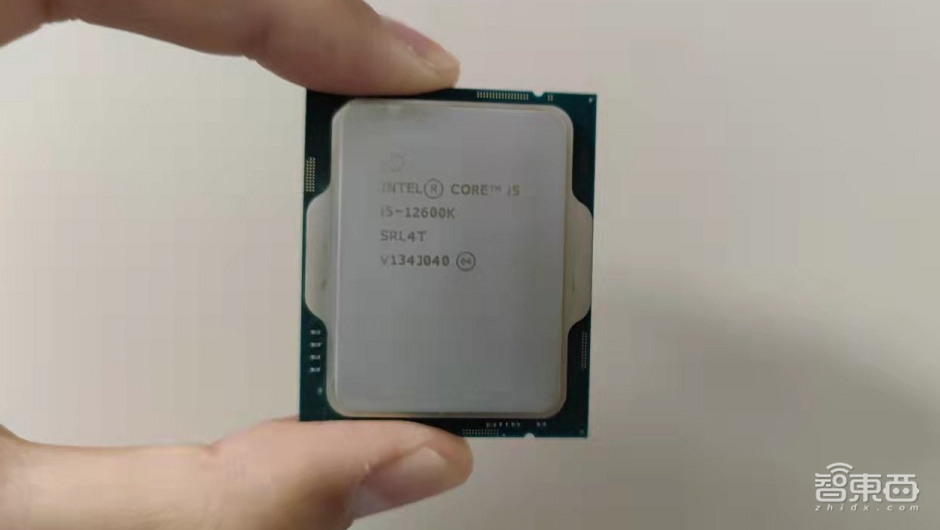

这次智东西也第一时间拿到了英特尔12代酷睿处理器中的旗舰级i9-12900K和中高端级i5-12600K两颗CPU，并进行了深度体验评测。

用一句话总结我这几天的体验就是，12代酷睿或许是英特尔十年来桌面端处理器的一次最大升级。

英特尔自己说，12代酷睿是“世界上最好的游戏处理器，在内容创作方面有着巨大飞跃”。

而我要说，英特尔诚不欺我。

一、12900K果然“大块头”，Z690主板CPU、内存插槽大变！

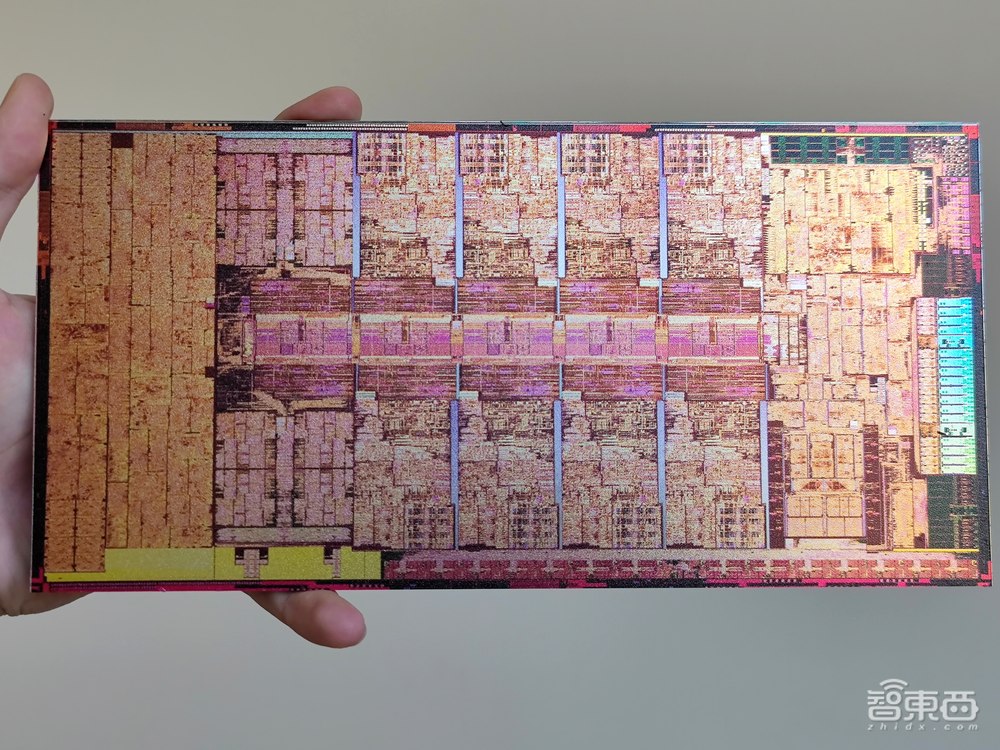

在期待中，我拿到了12代酷睿的媒体包，包装内有一张印着12代酷睿核心架构的“X光片”，从中我们可以清楚的看到芯片内部缜密的元器件排布，而8个“大方框”和8个“小方框”，应该对应着12900K中的8颗性能核和8颗能效核。

另外英特尔还给了一张美国Alder Lake的风景照，与12代酷睿的Alder Lake架构呼应，也算是人文情怀拉满的操作。

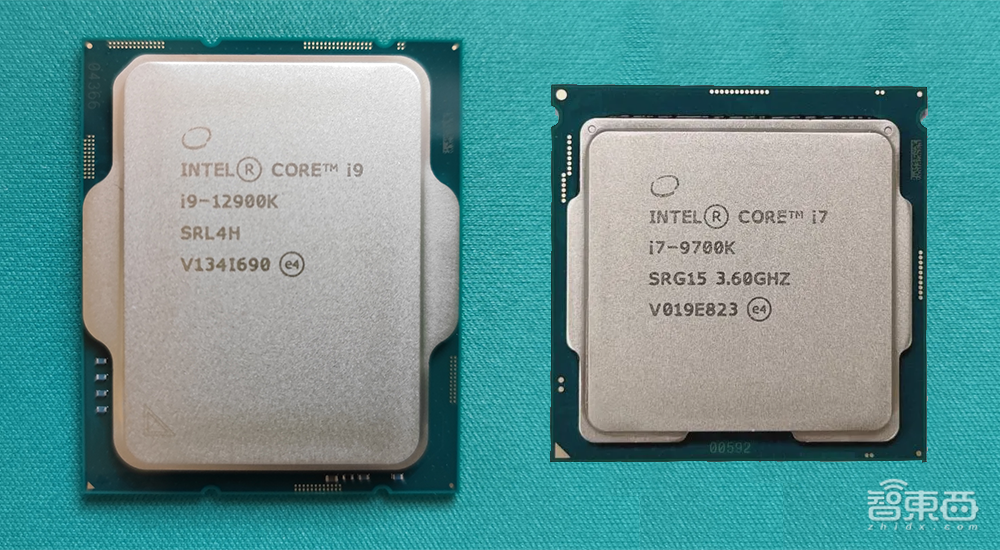

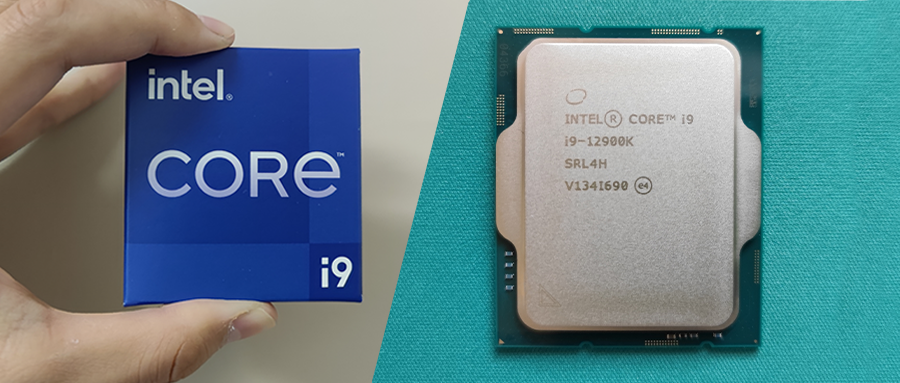

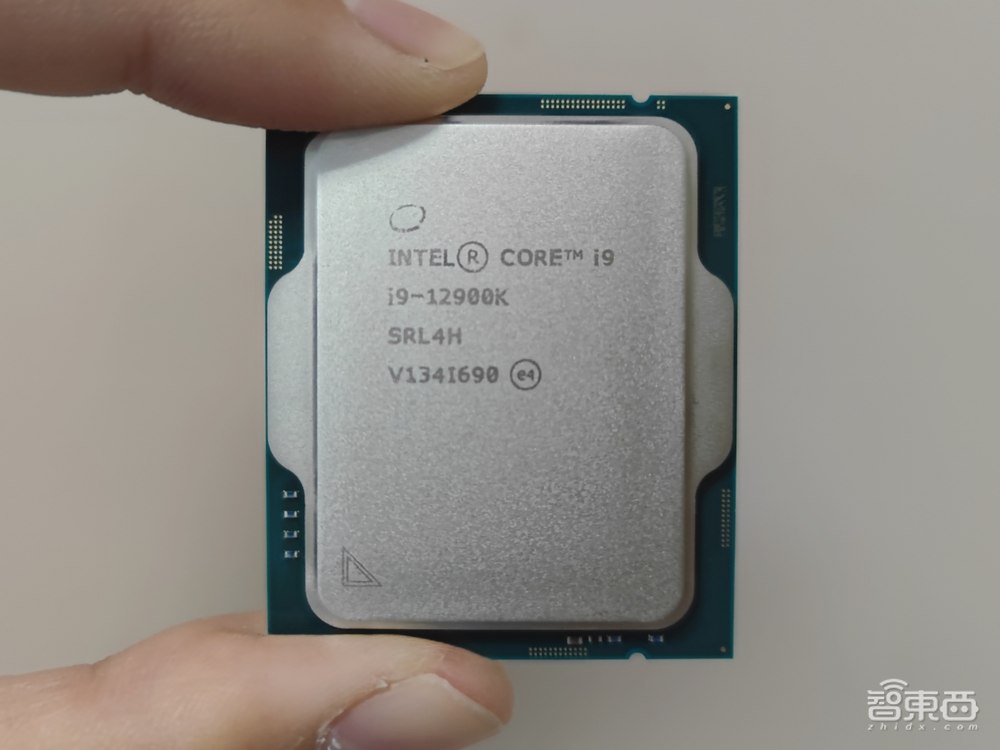

第一次看到12900K，我的第一反应是，变长了！与此前多代酷睿处理器接近正方形的顶盖相比，12900K的顶盖是一个长方形，并且顶盖的面积要明显更大一些。这可能也侧面反映出12900K的核心面积是有所增加的。

▲左：12代酷睿，右：9代酷睿（9代酷睿为非实拍图）

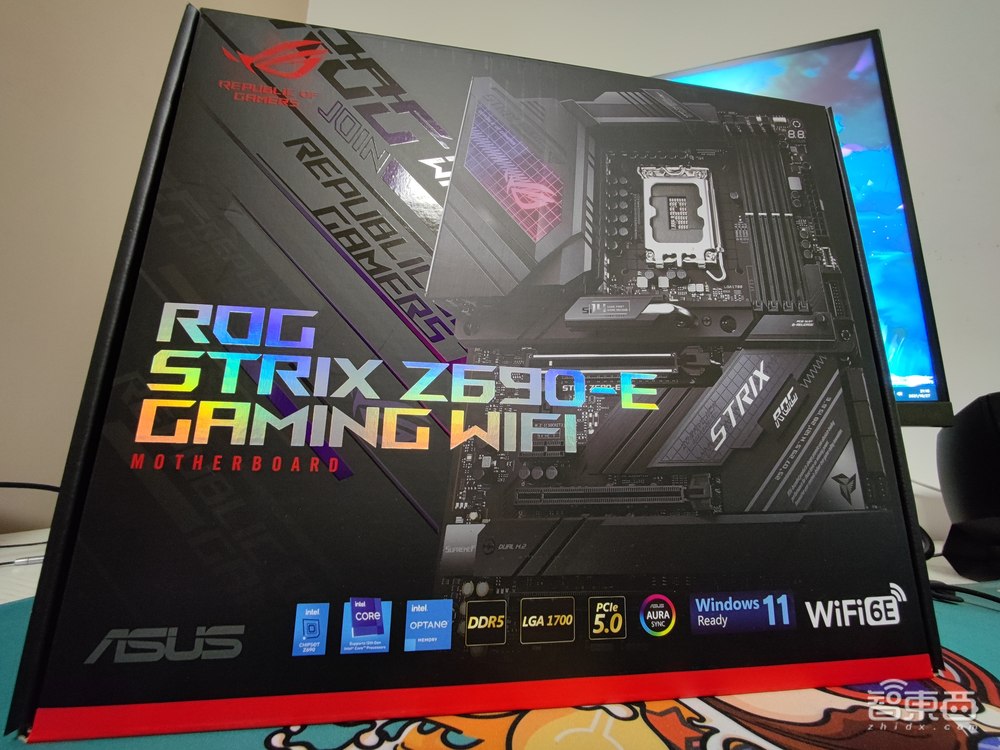

这次在主板方面，我拿到的是华硕ROG STRIX Z690-E GAMING WIFI，STRIX系列一直是ROG偏向中高端的主板系列，仅次于MAXIMUS旗舰系列。

▲Z690-E主板包装

我这次测试的场景，主要模拟日常用户使用，而非发烧友玩家的“极限操作”，因此Z690-E应该说应付起来还是游刃有余的。

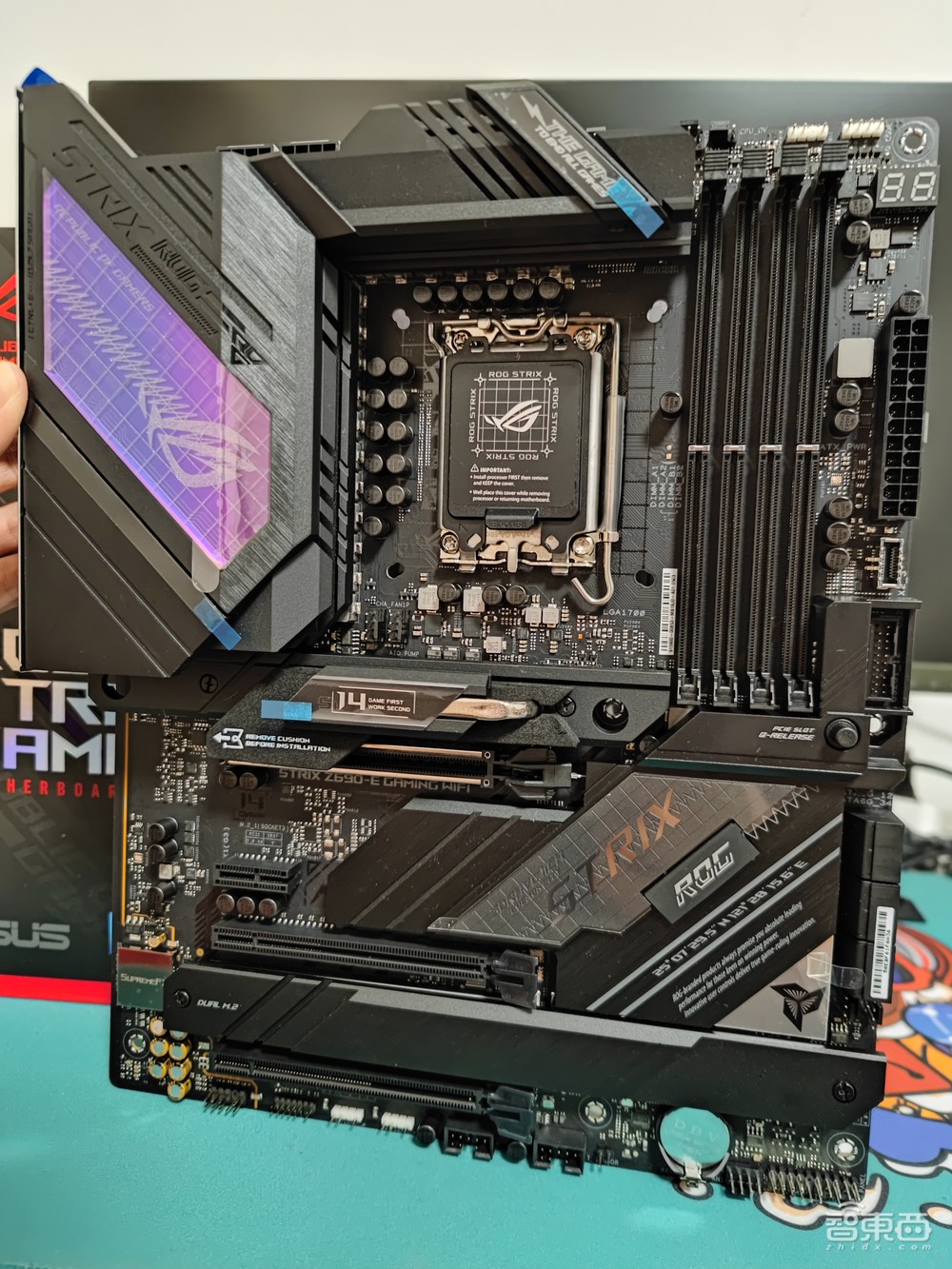

▲Z690-E主板本体

拿出主板的第一感觉就是压手感十足，能够在CPU供电区域上方看到非常扎实的散热用料，其中还有热管穿插，辅助提升散热效果。初步数了一下，主板的供电相数应该在18项以上。

不论从供电还是散热角度来看，Z690-E都可以说是堆料十足，当然，这侧面也反映出，12代酷睿可能有着不错的超频潜力，需要主板足够扎实，才能撑得住它的功耗释放，换句话说，12代酷睿的满载峰值功耗，应该不容小觑。

另外，Z690-E在CPU直连固态硬盘插槽上方也增加了专门的散热鳍片和热管，让PCIe 4.0固态硬盘可以获得更好地散热环境。

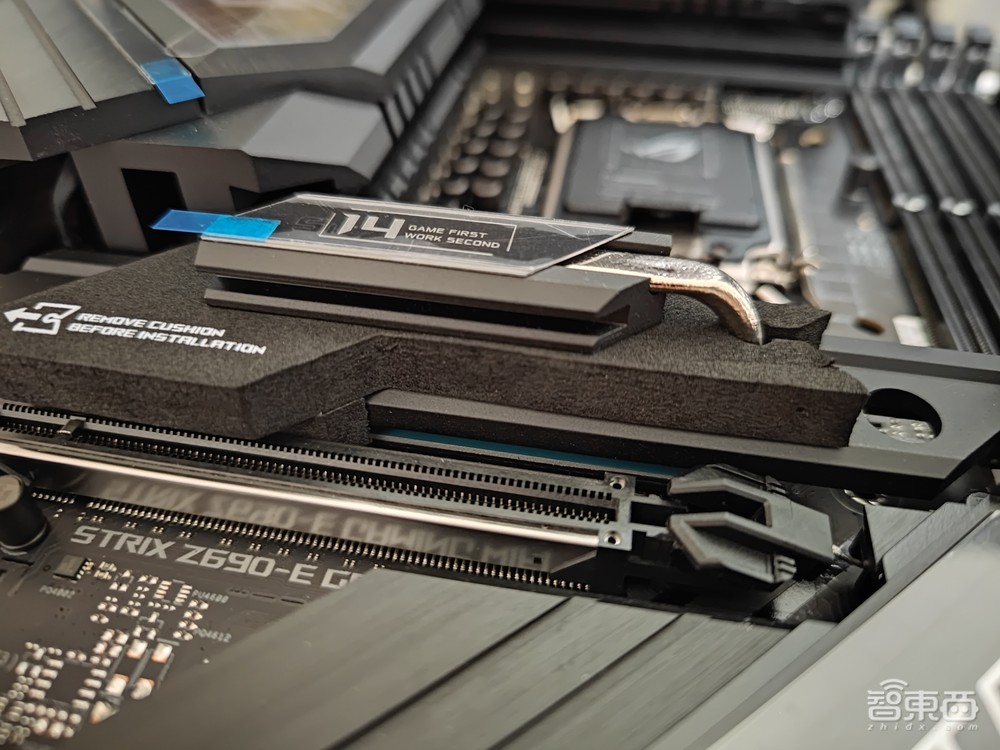

值得一提的是，Z690-E这次在第一条PCIe插槽右侧末端增加了一枚按钮，当我按下按钮，PCIe插槽的卡扣就会被拉开，从而方便用户插拔厚重的高端游戏显卡，这个小细节设计值得点赞，可以显著改善我插拔显卡的操作体验。

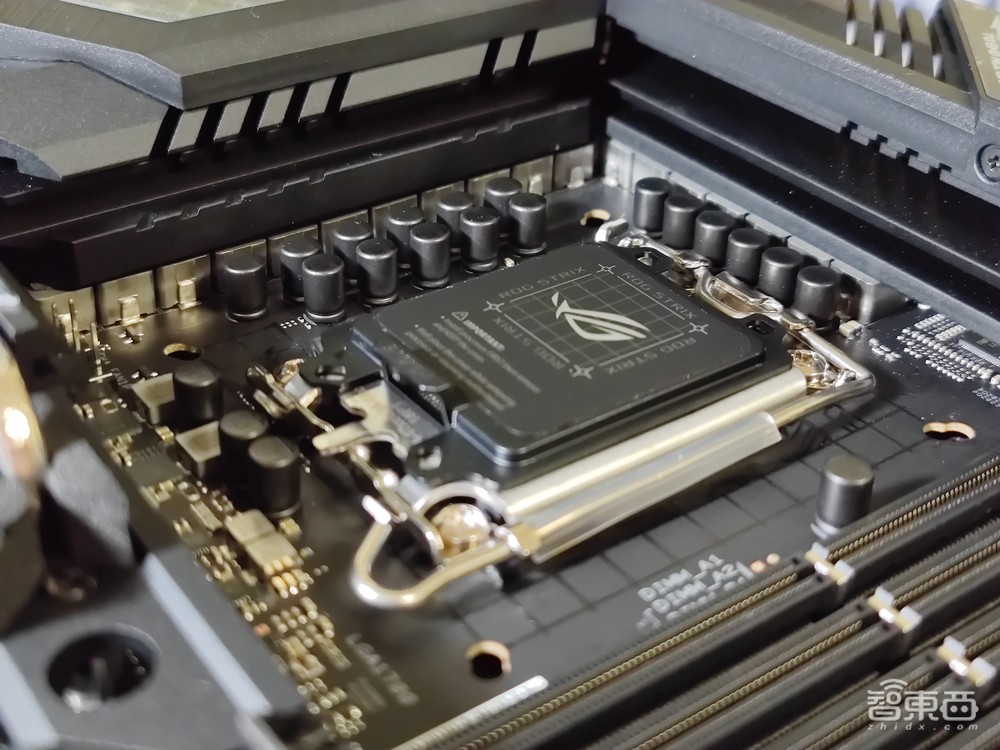

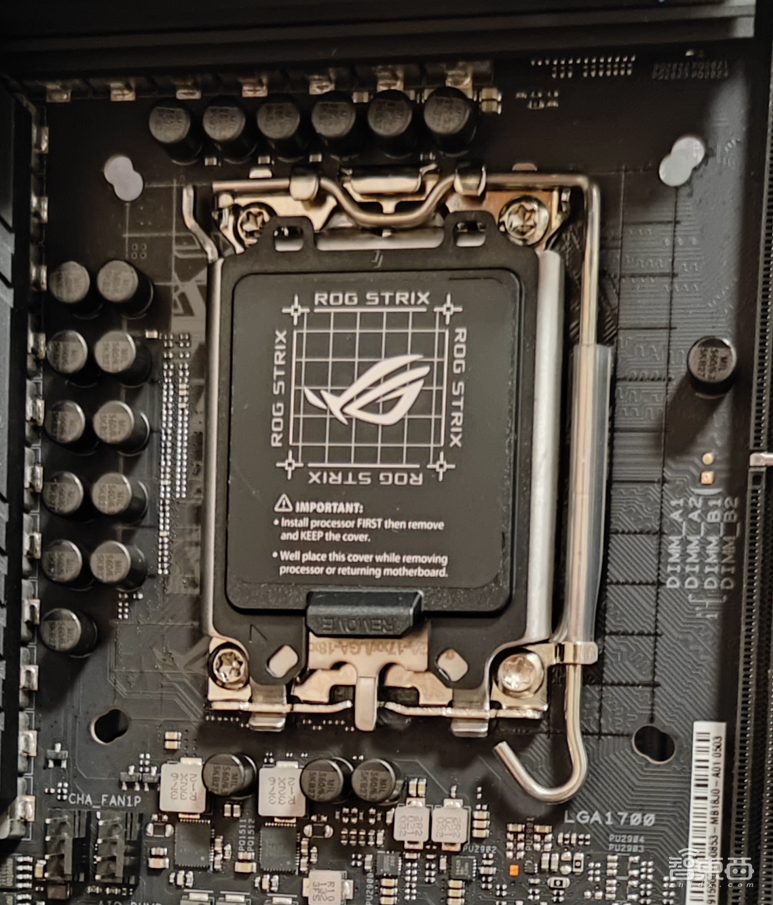

这次Z690系列最显著的变化，肯定还要数CPU插槽，这次Z690的CPU插槽接口从LGA1200升级为LGA1700，并且在扣具设计上也有一些变化，不过在实际安装过程中，并没有增加学习成本，安装流程与上一代基本一致。

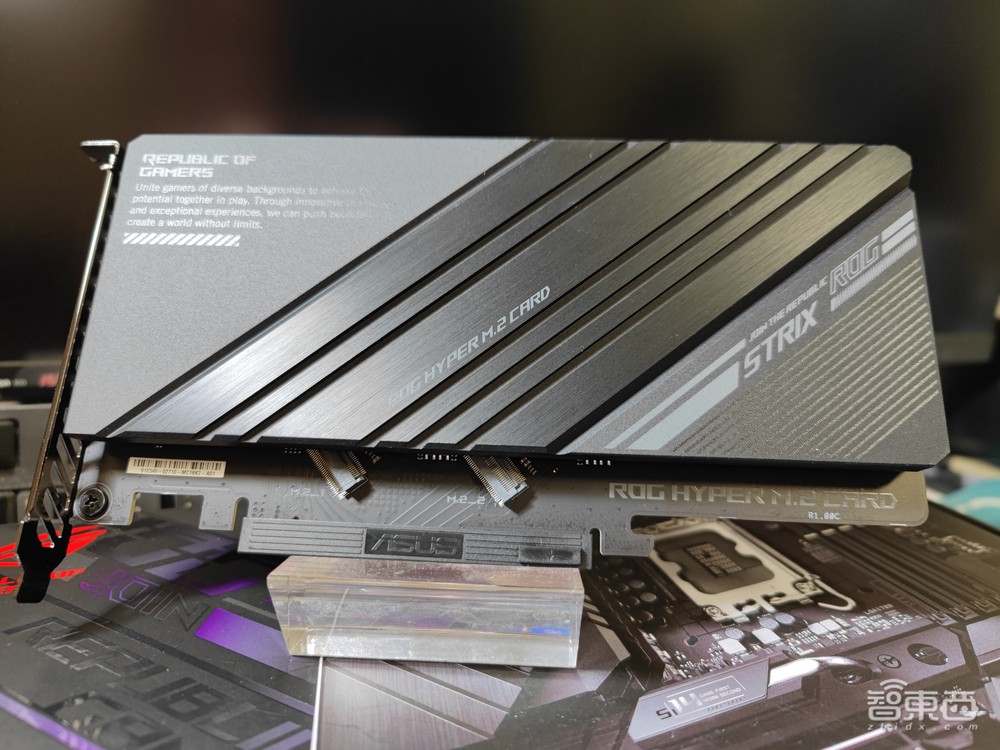

另外，Z690-E还附送了一块M.2固态硬盘扩展卡，不仅增加了最大固态硬盘支持数量，还提升了固态硬盘的散热性能，让硬盘可以更长时间保持峰值性能。

当然，对于要用多个固态硬盘组RAID阵列提升性能的玩家来说，这也是不错的选择。

此前这种扩展卡通常只在旗舰级主板中附赠，这次在Z690-E系列中出现，还是比较让我惊喜的。

▲M.2固态硬盘扩展卡

这次12代酷睿在内存方面升级支持了最新的DDR5内存，而DDR5内存在主板插槽方面也有所改变，因此Z690系列主板分有DDR4插槽和DDR5插槽两种版本，这一点用户在购买时的确要注意。

我这次拿到的是DDR5裸条内存，单条容量就达到了32GB，内存频率也来到了4800MHz，不过时序方面仅有CL40，后续DDR5内存颗粒可能会在这时序方面有所优化。

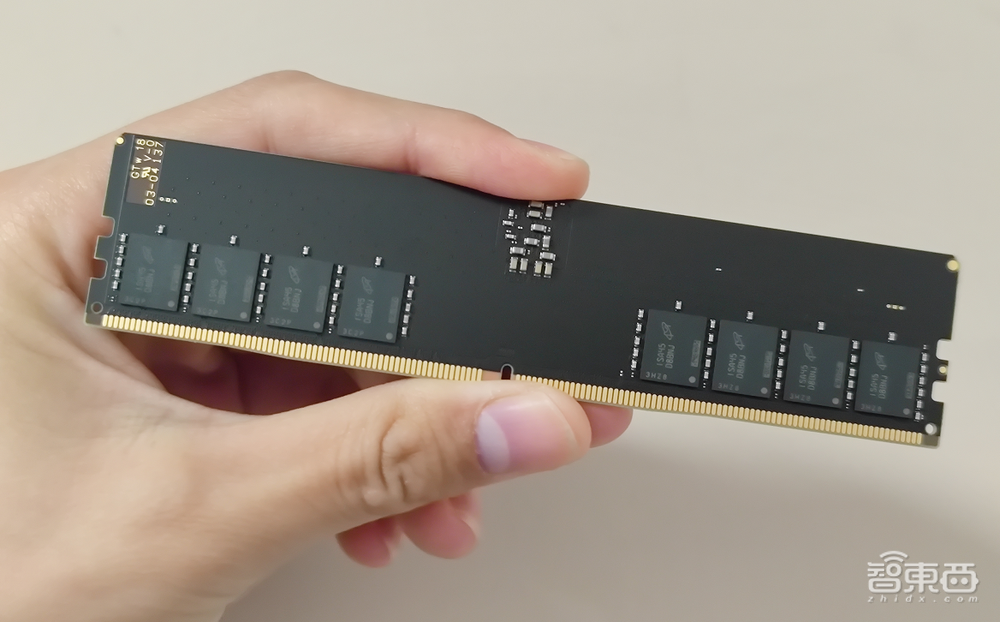

▲Crucial的DDR5内存

除了起步频率的大幅提升，DDR5内存从外观上看还有非常显著的一点，就是内存上多了一组电源管理芯片，而此前内存电源管理芯片都是放置在主板上的，这也是DDR5内存比较大的一个改动。

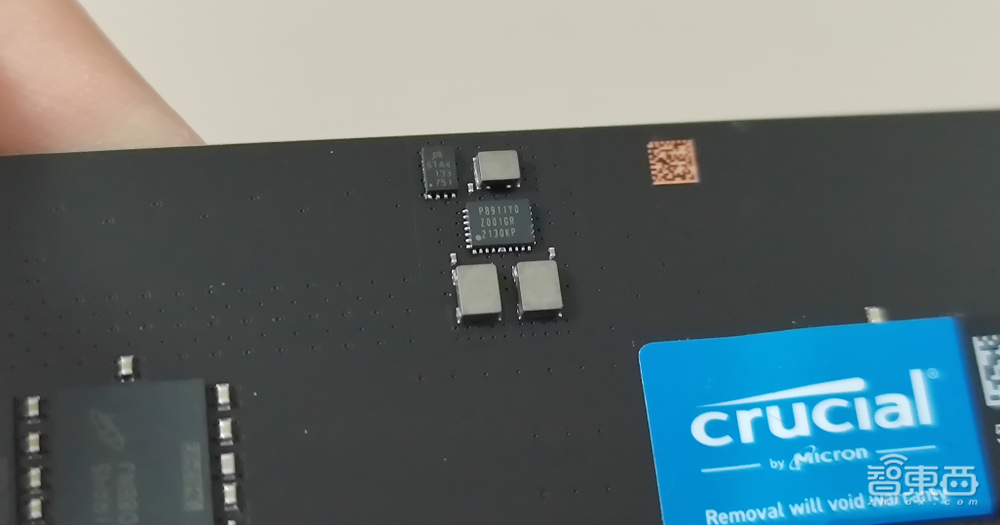

▲DDR5内存上的电源管理芯片

二、12代碾压5900X、略胜M1 Max，DDR5内存读写破7万MB/s

装机过程非常顺利，看到主板除错灯从黄变白，最后锁定在“R0”上，我就长舒了一口气，整机一次点亮，没有问题。

开机后，我最先做的就是打开CPU-Z，看看12900K的这8颗性能核心和8颗能效核心到底“长什么样”。

因为这次英特尔特别说道，这次12代酷睿采用的混合（Hybrid）架构，是他们十年来最大的架构改变，英特尔将高性能核心称为P-Core（后文简称P核），而将高效能核心称为E-Core（后文简称E核）。

12代酷睿是继Lakefield后英特尔第二代采用Hybrid架构的酷睿处理器。

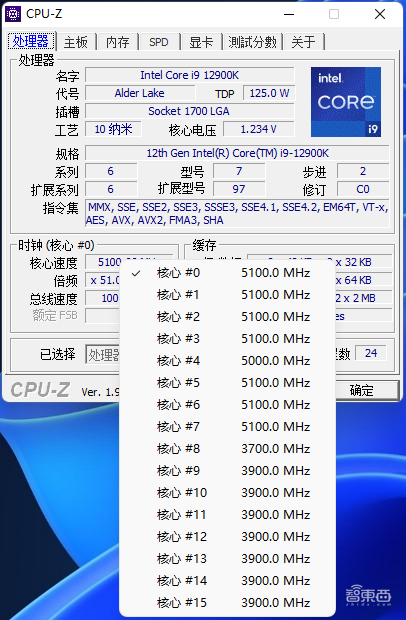

在CPU-Z的主界面中，我们能够清楚地看到12900K的16颗核心，而从核心频率我们也能够看出8颗P核和8颗E核有着明显的区别，P核的自动睿频可以达到5.1GHz，而E核也能够达到3.9GHz。

虽然具有18颗核心，但是12900K的线程数却是24，而不是16的整数倍，这是因为8颗P核支持超线程，而8颗E核是不支持的，所以线程数就是“16+8”。

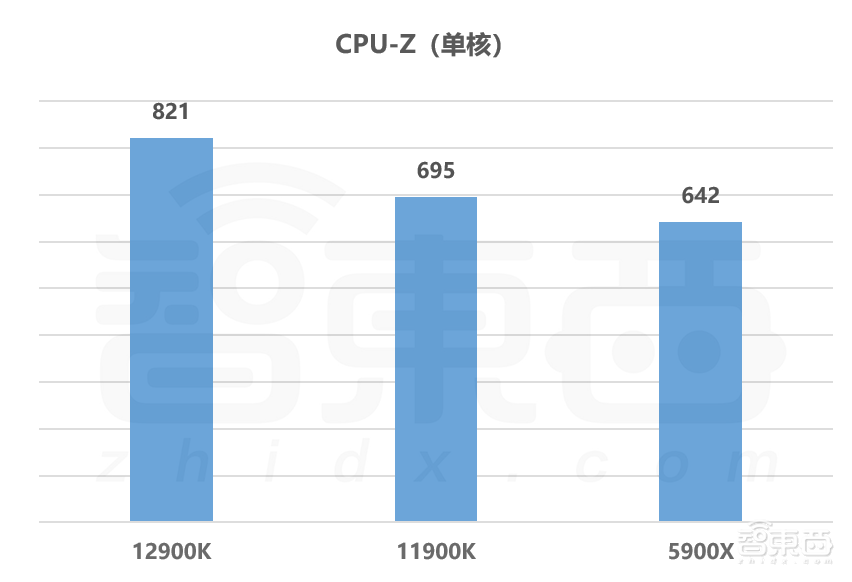

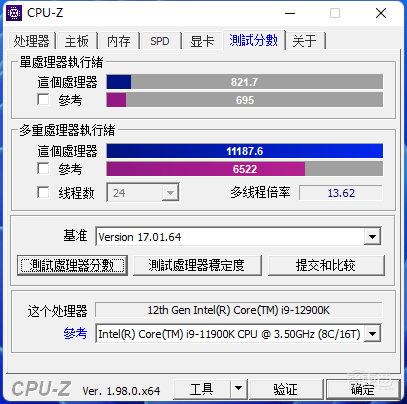

废话不多说，直接看CPU-Z的基准性能测试，12900K的单核得分为821分，相比11代的11900K的695分和AMD锐龙R9 5900X的642分都有显著提升，相比11900K的提升幅度达到了18%。

▲CPU-Z测试

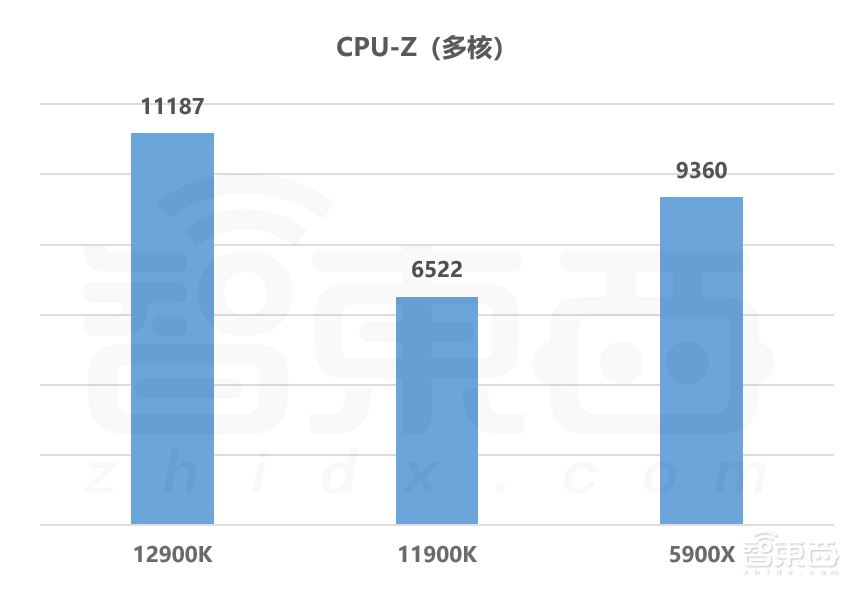

在多核性能方面，12900K的CPU-Z得分达到了11187分，相比11900K提升幅度达到了71%，与AMD顶级处理器5950X的多核得分相当，要知道，5950X的核心数量虽然同为16核，但线程数量为32，要多于12900K。

可以说，从CPU-Z的理论测试得分来看，12900K这次不论是在单核性能还是多核性能方面，都“挤爆了牙膏”。

这里要说明的是，由于我手头没有5900X和11900K，这两颗CPU的测试成绩我取的是主流平均成绩，仅作参考。在后续的部分理论性能测试中，我使用的是9代酷睿i7-9700K进行对比。

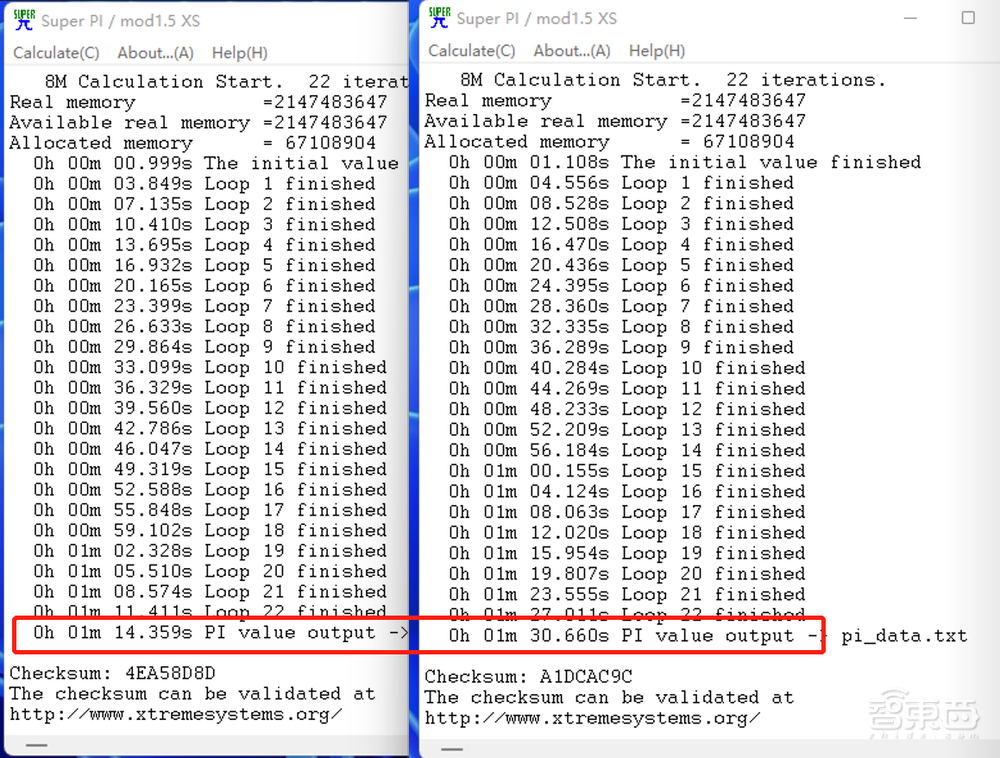

在Super Pi测试中，12900K的浮点运算能力表现突出，8M测试下，完成时间仅有14.35秒，而9700K所用的时间为30秒，提升幅度超过50%。

▲左：12900K，右：9700K

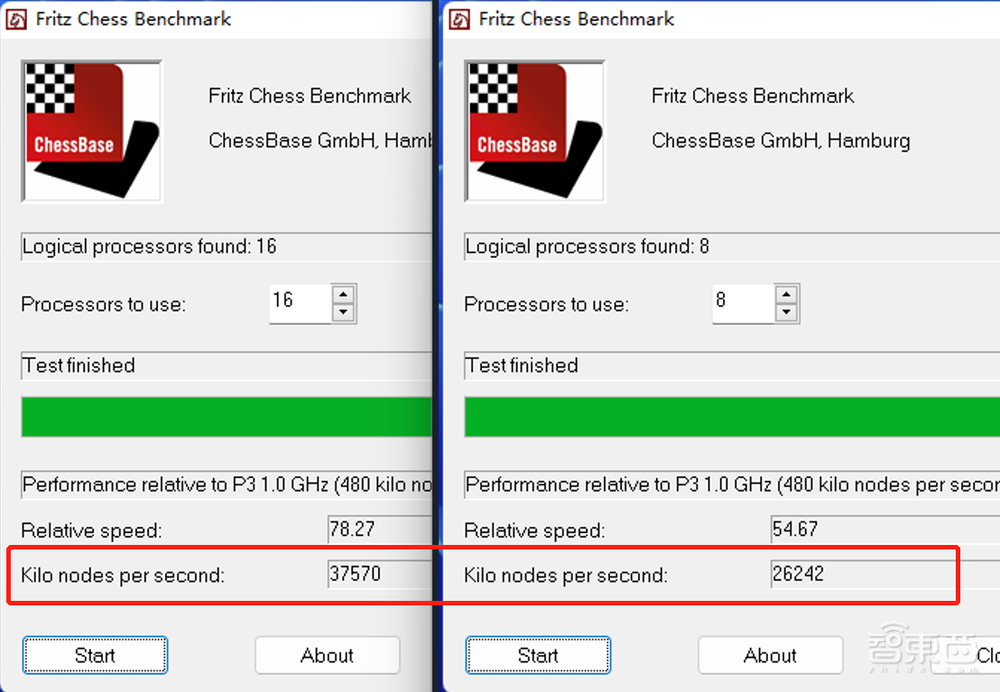

而在国际象棋测试中，12900K的每秒千步计算分数达到了37570分，相比9700K的26242分，提升幅度达到了43%，不过11900K的平均测试成绩大约在36000-37000分左右，提升幅度有限。

▲左：12900K，右：9700K

这次12900K在缓存方面升级也非常明显，三级缓存从11900K的16MB提升至30MB，增加了将近一倍，这对于提升数据传输速度的效果还是非常明显的。

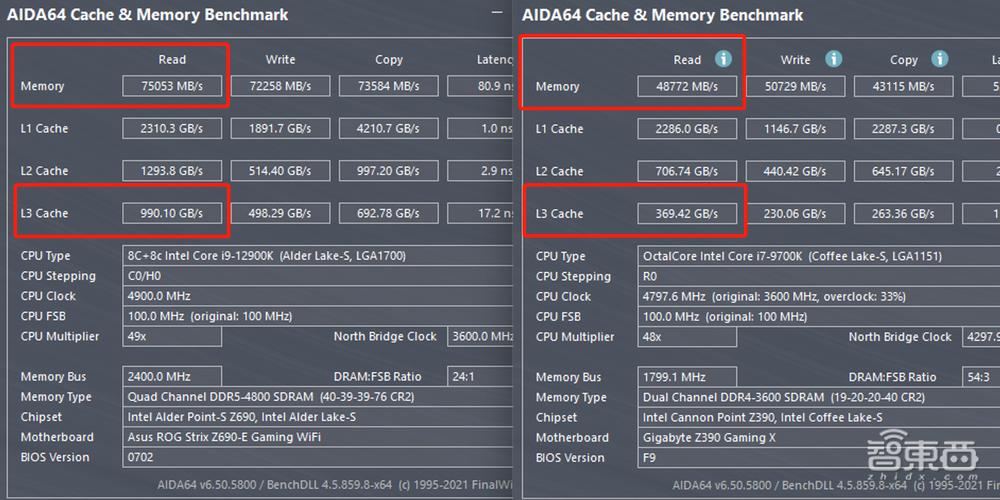

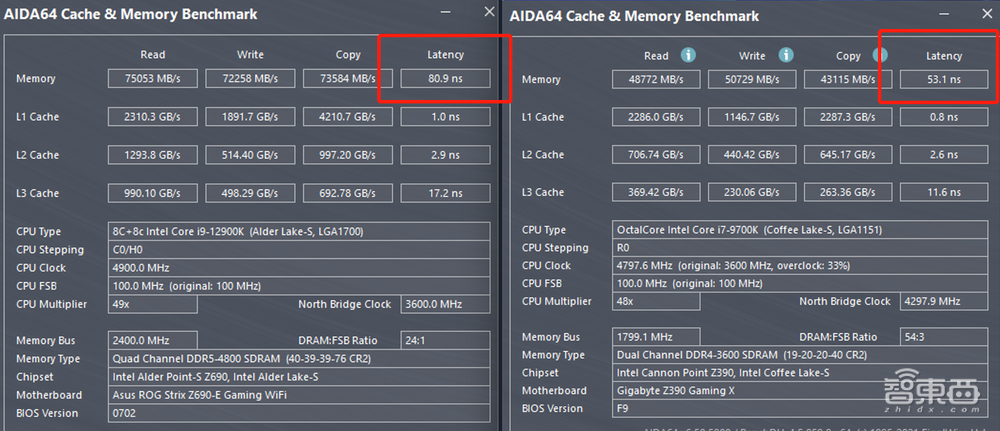

在AIDA64的内存性能测试中，我们可以看到，12900K的三级缓存读写速率达到了990GB/s，相比9700K的369GB/s有着超过翻倍的提升。

▲左：12900K，右：9700K

既然说到内存，这次DDR5内存的表现也可圈可点，其读取速率达到了75053MB/s，写入速度也突破了72000MB/s，而目前DDD4 3600MHz的主流内存，读取速率通常为50000MB/s左右，提升幅度达到了50%左右。

不过这样的提升并不是没有“代价”的，目前DDR5内存颗粒还处于初期，虽然频率达到了4800MHz，但是延时较高，达到了80ns以上，这与其CL值达到了40有不小的关系。

▲左：12900K，右：9700K

这次为了测试理论游戏性能，我也准备测试一下3D Mark，但是无奈12900K和12600K都遇到了3D Mark无法打开的问题，3D Mark软件一直停留在加载界面，不知是否是软件适配的问题，9700K是可以正常打开该软件的。

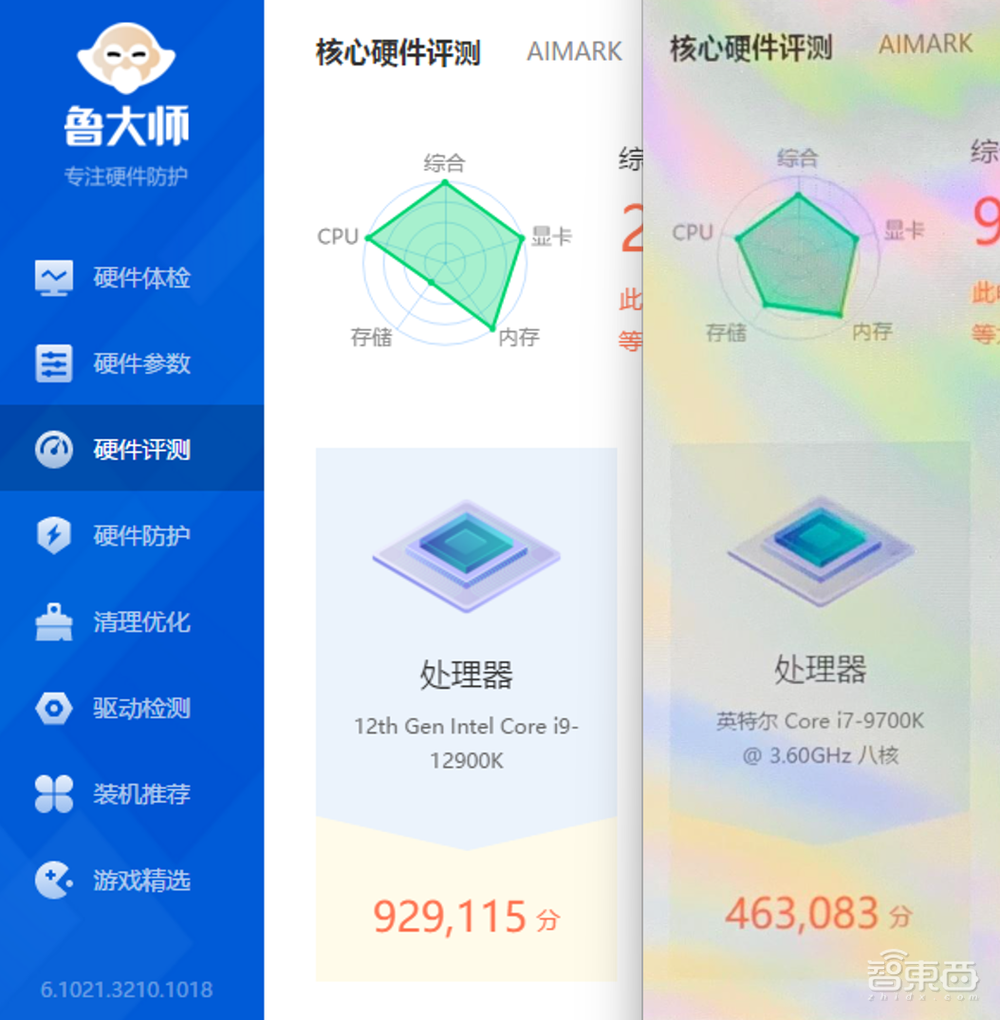

为了弥补遗憾，我找来了被AMD苏妈亲自点名的测试软件鲁大师，并进行了测试，12900K的CPU跑分达到了92万分，是9700K约48万跑分的2倍多，提升幅度还是很大的。

▲左：12900K，右：9700K

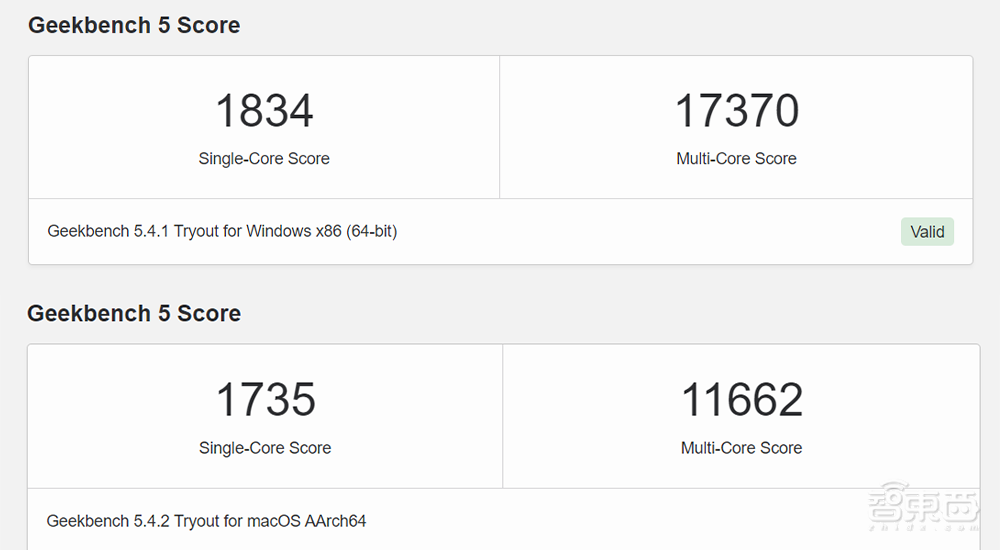

除了Windows生态内的对比，通过Geekbench 5跨平台测试应用，我们也可以对比一下12900K与苹果M1 Max的单核、多核性能。

通过实际测试来看，12900K的单核得分约为1834分，相比M1 Max的1735分高出了约5.7%，而多核性能为17370分，与M1 Max的11662分相比高出了约48.9%。

▲上：12900K，下：M1 Max

可以说，在不考虑功耗的情况下，单纯看处理器的峰值性能，英特尔还是略压苹果一头。

三、性能提升功耗不变，Intel 7工艺稳了？

这次12代酷睿采用了英特尔自家的Intel 7工艺，也让我非常期待12900K的功耗表现。

刚听到Intel 7这个名字，你可能会觉得这是类似台积电“7nm”的工艺，但实际上，英特尔已经宣布了自己新的制程工艺路线图，对于工艺的命名也进行了大改。

Intel 7工艺实际上是英特尔10nm工艺的迭代版本，可以理解为“10nm++”，要优于10nm SuperFin工艺，未来英特尔还将买入比纳米还小的“埃米”时代，不由得令人期待。

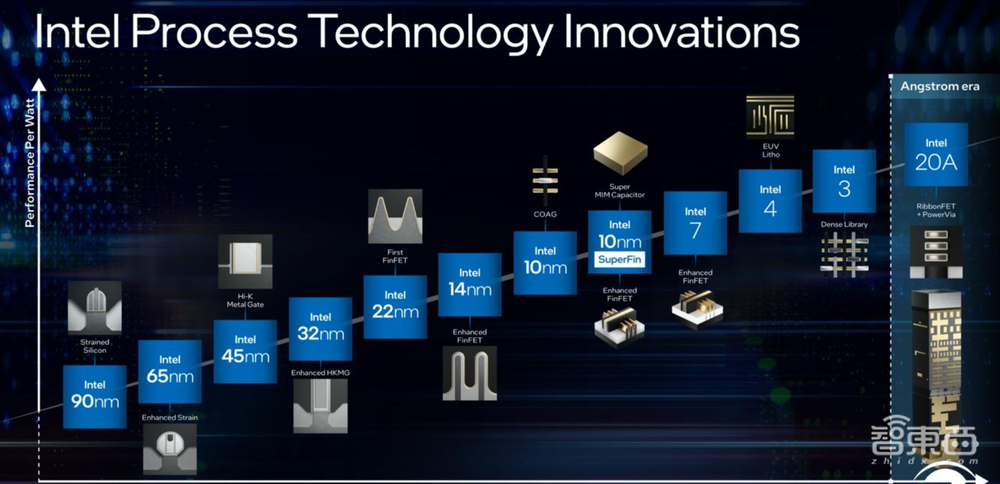

▲英特尔芯片制程工艺路线图

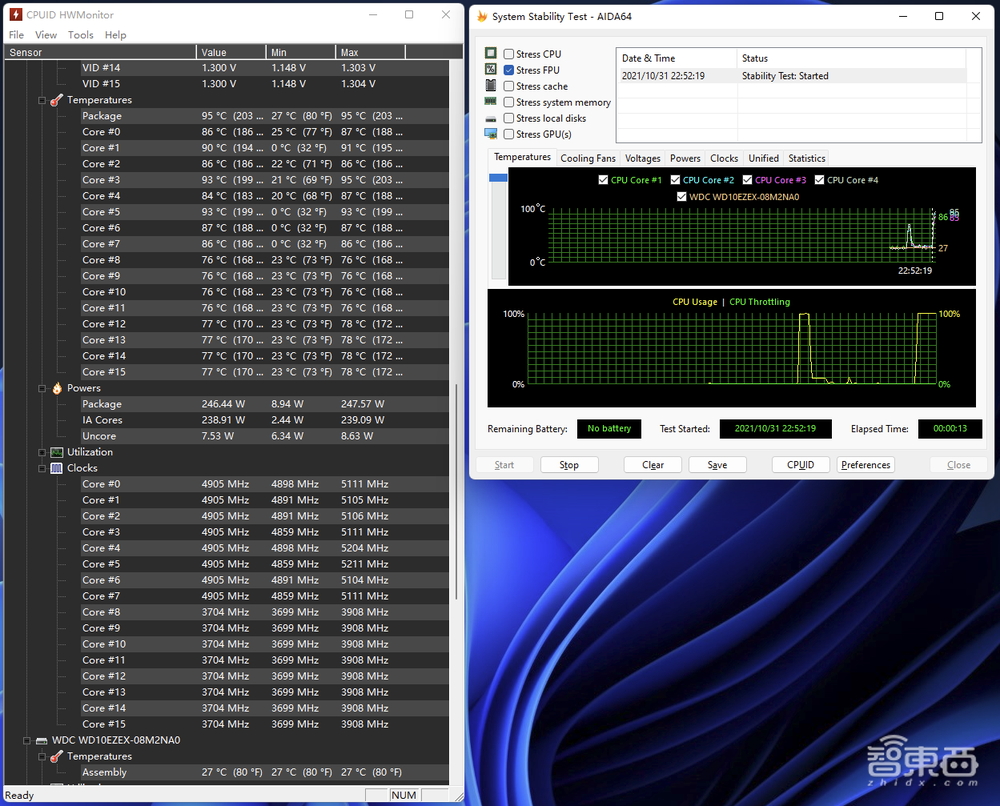

工艺制程的提升，可以让英特尔在芯片里塞入更多晶体管，同时让芯片保持一个合理的功耗。这次在AIDA64的FPU单烤CPU测试中，12900K的自动睿频可以达到4.9GHz，而此时功耗大约为246W，与官称最大功耗基本一致。

▲12900K FPU测试

要知道，上一代11900K的FPU烤机功耗也为250W左右，甚至要超过12900K，也就是说，在性能大幅提升的同时，12900K并没有牺牲功耗，而是将功耗控制在了比较合理的范围内，这点值得肯定。

不过需要注意的是，这次由于Z690系列主板的CPU插槽接口升级为了LGA1700，所以水冷扣具也需要随之迭代，但得益于华硕Z690-E主板可以兼容LGA1151扣具，我就沿用了我原来240水冷上的老扣具。

根据微星主板研发相关负责人Toppc发布的信息我们可以得知，水冷冷头的位置变化可能会对CPU温度产生一定影响，因此基于LGA1151扣具测得的CPU运行温度仅供参考。

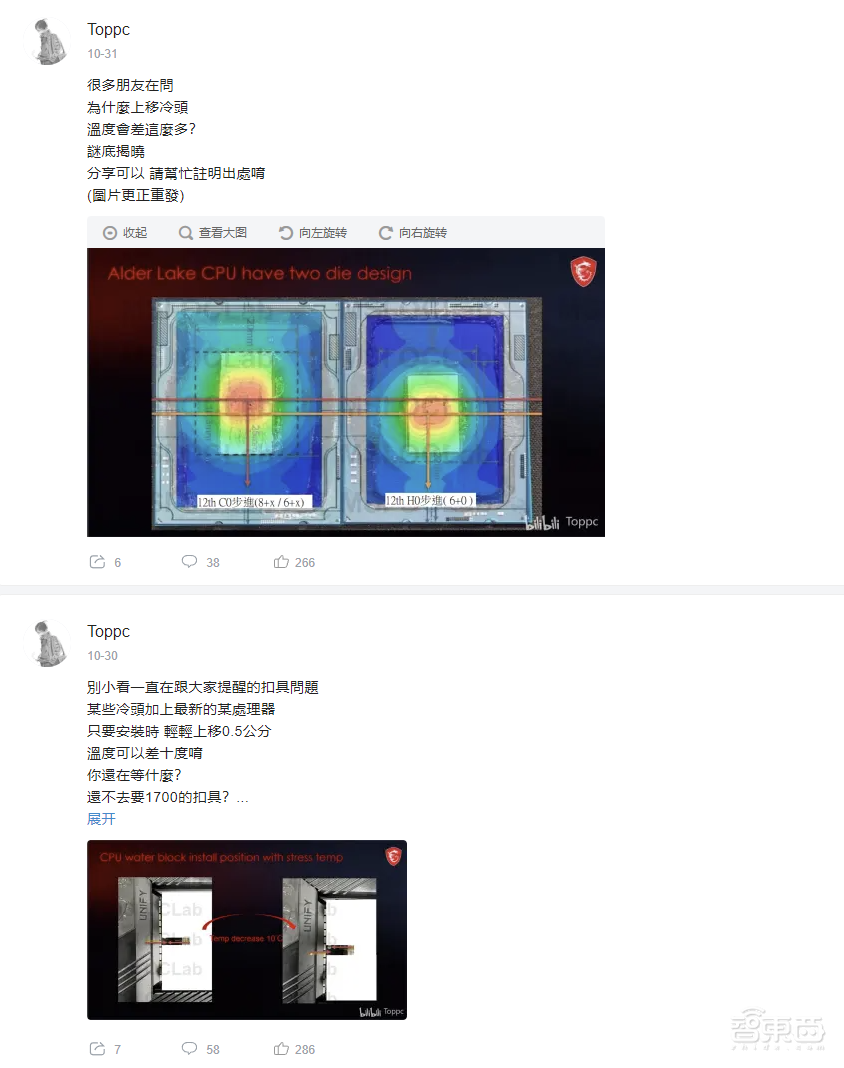

▲近日微星主板研发相关负责人Toppc在Bilibili上发布的动态

但话说回来，既然Z690系列主板可以兼容LGA1151水冷扣具，那么主板厂商就应该考虑到了冷头位置问题，所以本次240水冷所测得的CPU温度还是具有一定实际意义的，不少老用户可能手上都不会有最新的LGA1700水冷扣具。

在FPU烤机的持续测试中，12900K在240水冷压制下也遇到了温度墙，这也说明12代酷睿的确需要出色的散热系统加持才能够充分释放，一套360水冷看来是少不了了。

四、《英雄联盟》暴涨300帧，12600K或成“最香游戏处理器”

说了这么多理论性能测试，真正实战如何，应该是更多人非常关心的。这次我将重点放在了游戏性能测试上，毕竟，英特尔自己都说，这是“世界上最好的游戏处理器”。

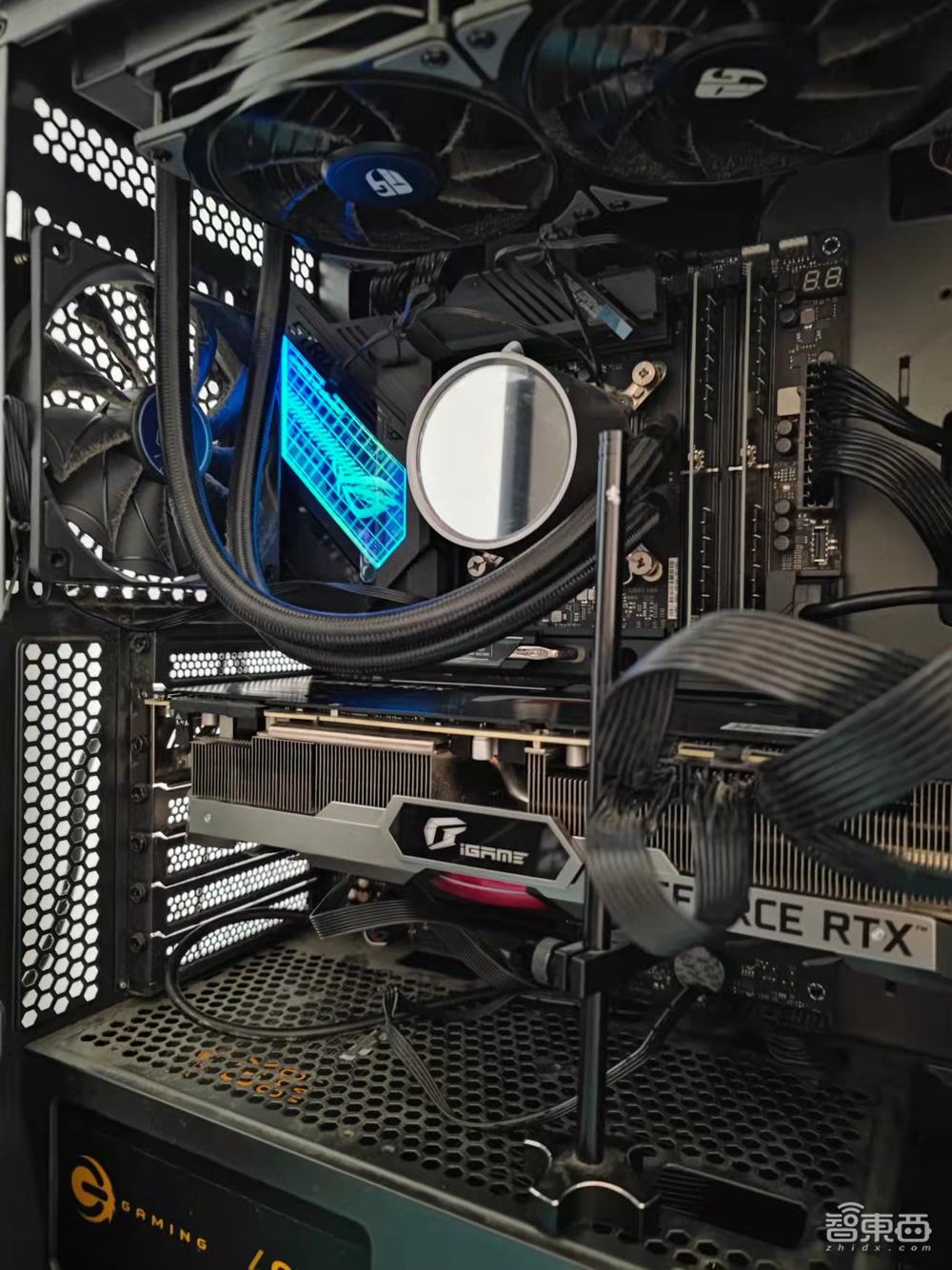

在游戏测试平台方面，我使用的是七彩虹RTX 3090 AD显卡，尽量减少显卡的瓶颈效应，12900K搭配的是4800MHz的DDR5内存，而9700K则使用的是3600MHz的DDR4内存，这样的内存搭配也更接近实际用户的使用情况。

9700K这颗CPU一度被誉为最佳游戏CPU，其具备8核心8线程，全核心自动睿频最高能够达到4.8GHz。

根据目前PC主流游戏平台Steam的硬件统计来看，大部分玩家使用的仍然是4核或6核CPU，10核心以上CPU占比非常少，因此选择9700K进行对比实际上还是具有比较实际的参考意义的。

另外，为了保证测试准确，我需要保证游戏画质设置一致，因此11900K或者5900X的公开游戏测试成绩无法了解具体画质设置，也就无法直接使用，以我实际拥有的9700K来测试，可以保证游戏设置的完全一致。

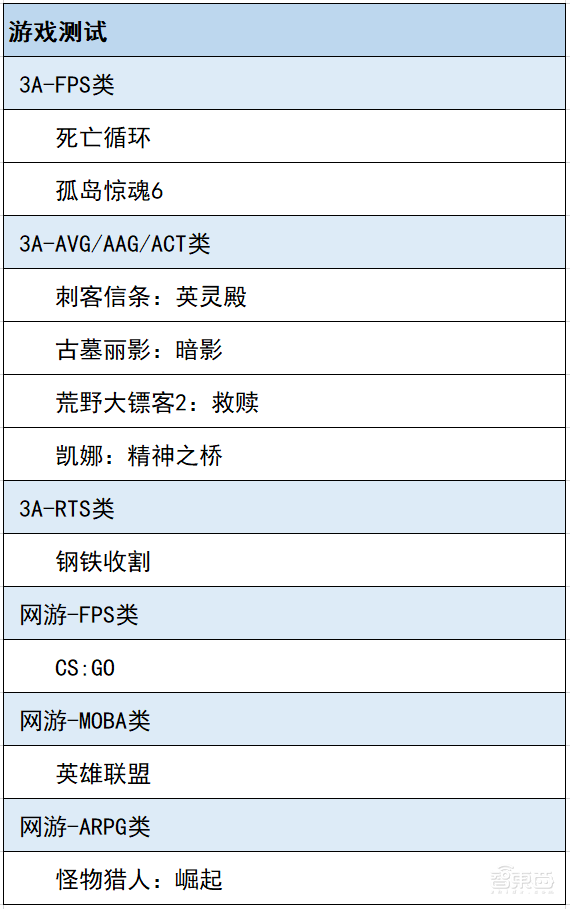

这次我测试了10款主流PC游戏，覆盖了FPS类网游、MOBA类网游、FPS类3A游戏、ACT类3A游戏、RTS类3A游戏等主流游戏门类，应该说具有比较强的实际参考意义。

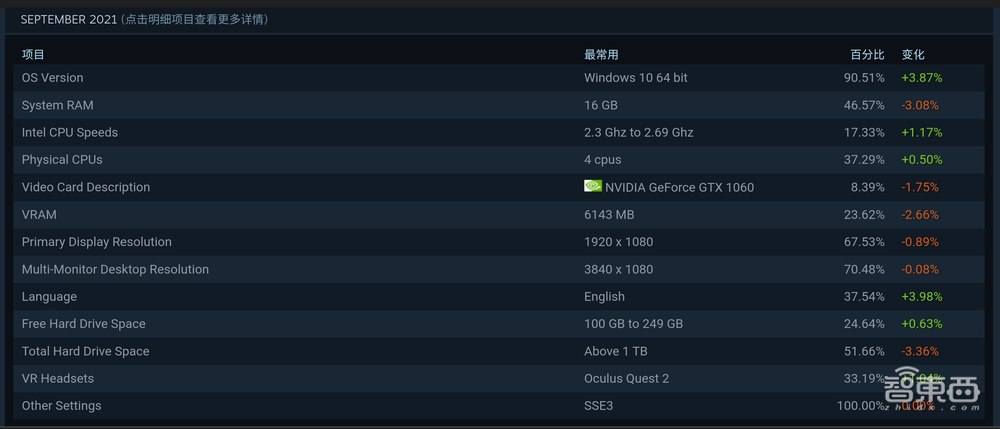

测试分辨率为1080P和2K，根据Steam硬件统计来看，1080P分辨率仍然在玩家中占有将近7成的比例，而2K大约占比8%，也是比较主流的两类分辨率。

▲Steam硬件统计-主流硬件配置

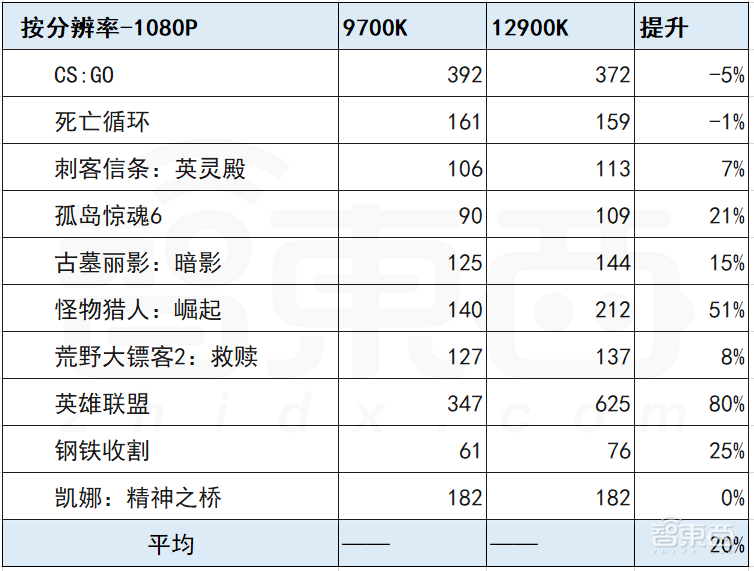

在这次的测试中，1080P分辨率下，10款游戏的平均帧数提升幅度达到了20%，要知道，从20系显卡升级到30系显卡带来的性能提升也不过在20%左右，单靠CPU的升级实现20%左右的性能提升，应该说12代酷睿的表现令人惊喜。

值得一提的是，12代酷睿在网游中的帧数提升尤为明显，也弥补了以往网游弱项的短板，比如在《英雄联盟》中，12900K的帧数提升达到了80%，平均帧数直接从347帧提升至625帧。

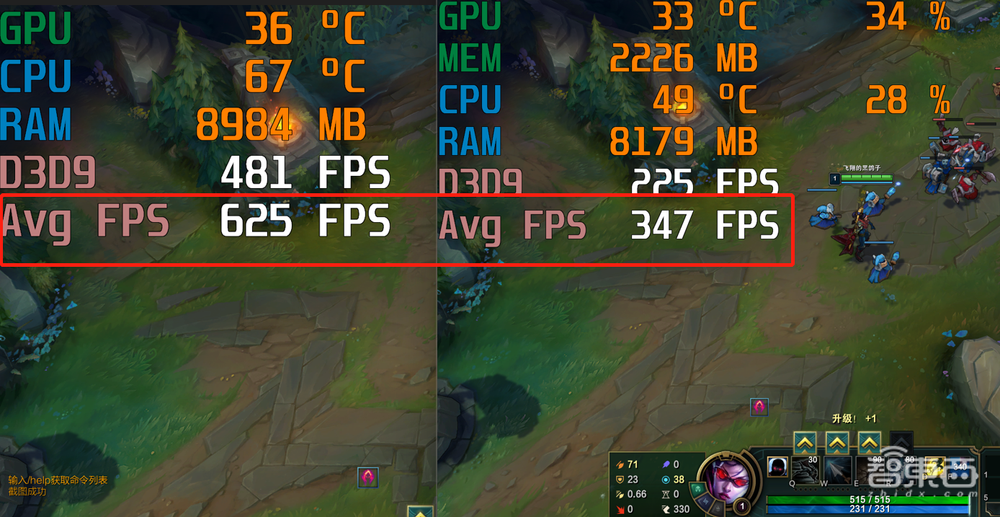

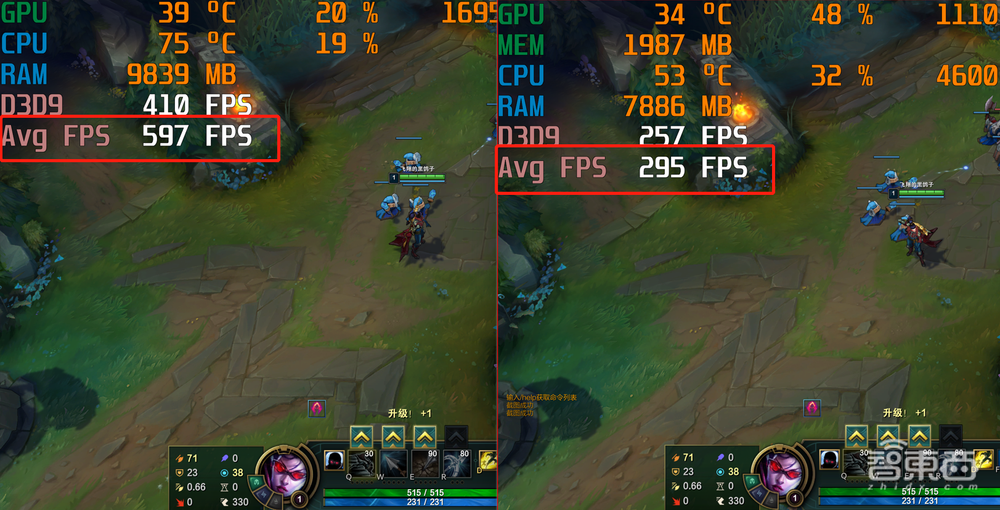

▲《英雄联盟》1080P分辨率下帧数对比，左：12900K，右：9700K

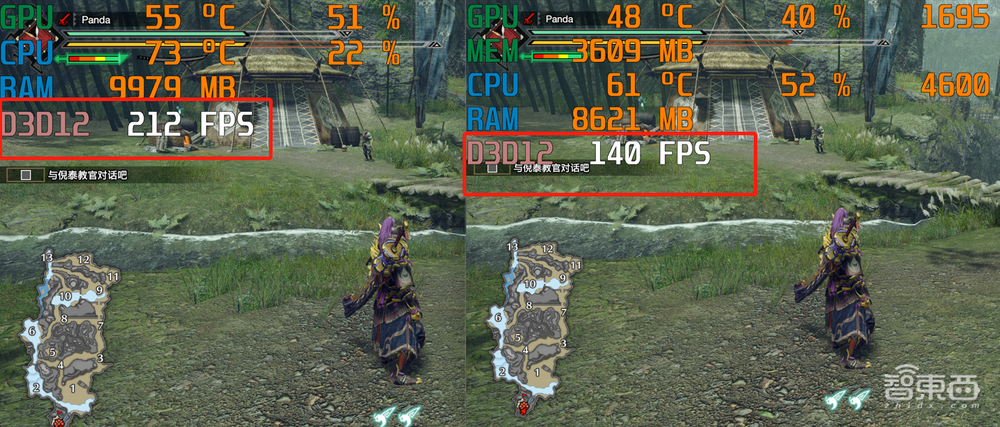

在《怪物猎人：崛起》中，12900K的帧数提升了50%，从140帧提升至212帧。

▲《怪物猎人：崛起》1080P分辨率下帧数对比，左：12900K，右：9700K

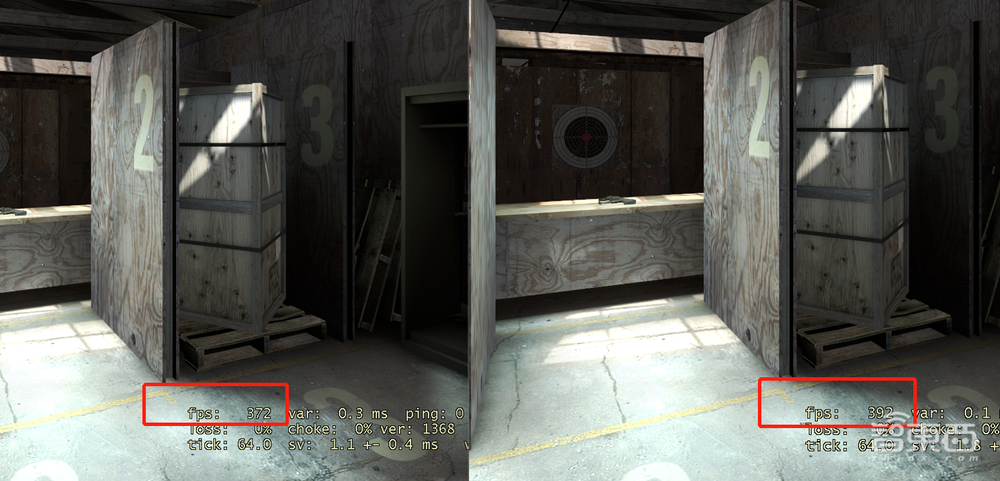

不过在《CS：GO》这款FPS类网游中，12900K与9700K之间产生了帧数倒挂的现象，12900K以372帧略逊于9700K的392帧。可以看出，个别比较老的网游并没有对多核心进行很好的优化，12代新的混合架构可能也对这款游戏的进程调度产生了一些影响。

▲《CS：GO》1080P分辨率下帧数对比，左：12900K，右：9700K

那么在网游之外，3A类游戏表现如何呢？通常来讲，3A类游戏指的多为知名游戏厂商出品的大型游戏，游戏制作投入大，周期长，游戏画质精美、配置要求也更高。这类游戏通常以单机游玩为主，也同样包括FPS、ACT、AVG、RPG等众多游戏类型。

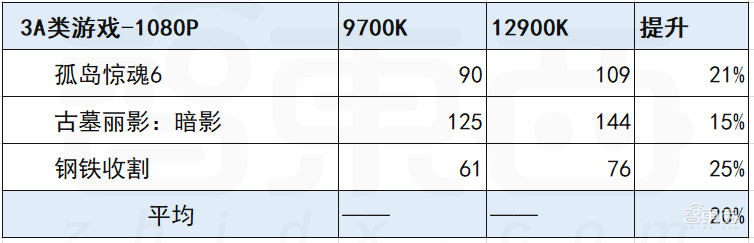

总体来看，在1080P分辨率下，12900K在大部分3A游戏中也有不小的提升，比如在《孤岛惊魂6》、《古墓丽影：暗影》、《钢铁收割》等游戏中，帧数提升幅度大约在15-25%左右。

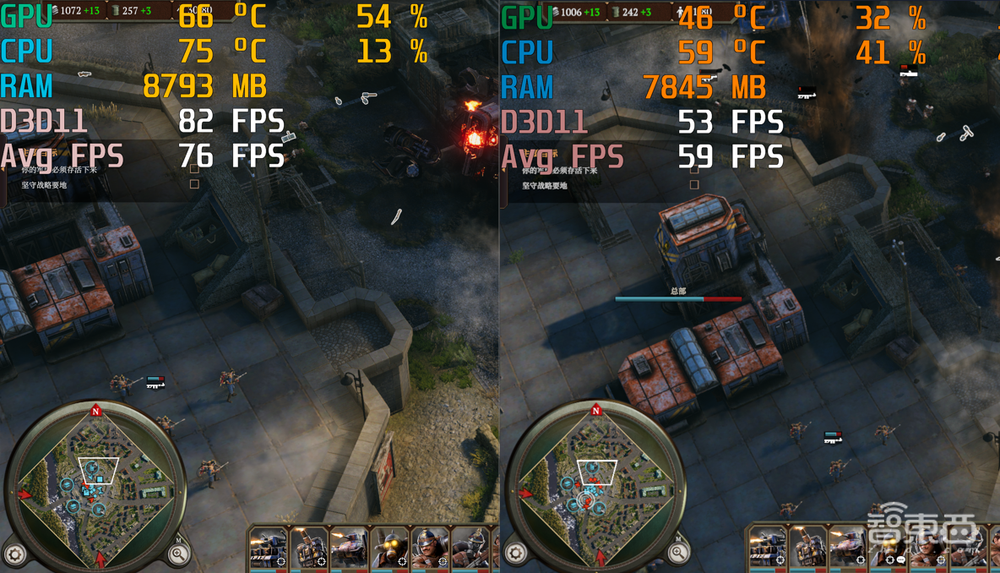

▲《钢铁收割》1080P分辨率下帧数对比，左：12900K，右：9700K

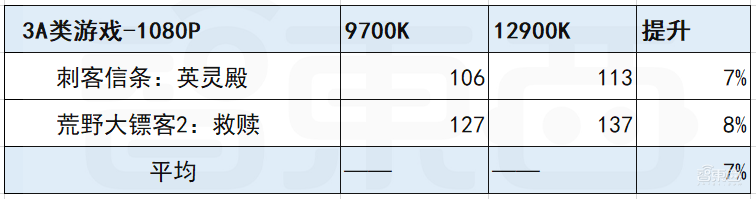

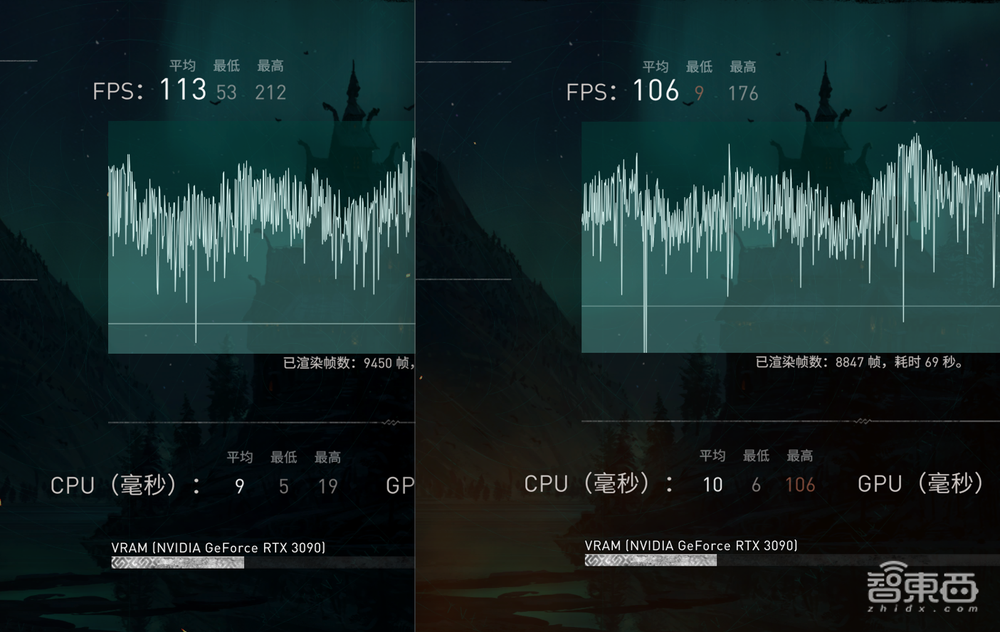

在《刺客信条：英灵殿》、《荒野大镖客2：救赎》中，提升在7-8%左右，相对来说不是很明显。

▲《刺客信条：英灵殿》1080P分辨率下帧数对比，左：12900K，右：9700K

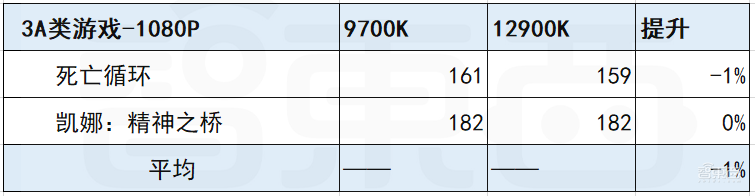

当然，也有一些表现不太一样的游戏，比如在《死亡循环》和《凯娜：精神之桥》两款游戏中，12900K与9700K相比帧数几乎持平。

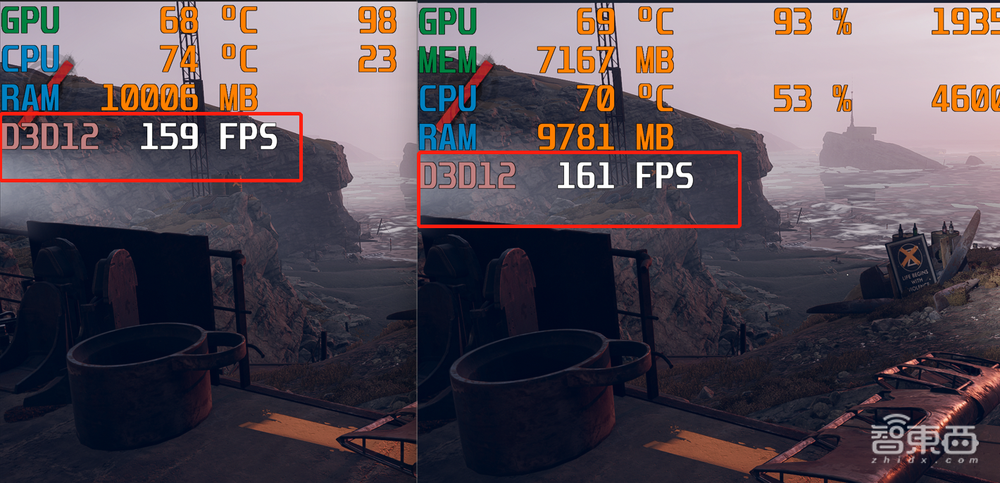

▲《死亡循环》1080P分辨率下帧数对比，左：12900K，右：9700K

分辨率来到2K以后，12900K在前文提到的几款网游中帧数提升依旧非常明显，在《怪物猎人：崛起》中帧数提升仍然在50%以上，而在《英雄联盟》中游戏帧数提升更是直接翻倍，从295帧暴涨至590多帧。

但在2K分辨率下，情况有所变化的是在3A游戏中，综合来看，12900K的游戏帧数提升平均在6%左右，提升比较多的《钢铁收割》在12%左右，而提升幅度较小的《古墓丽影：暗影》仅有2%左右的提升，与1080P分辨率下的提升相差较大。

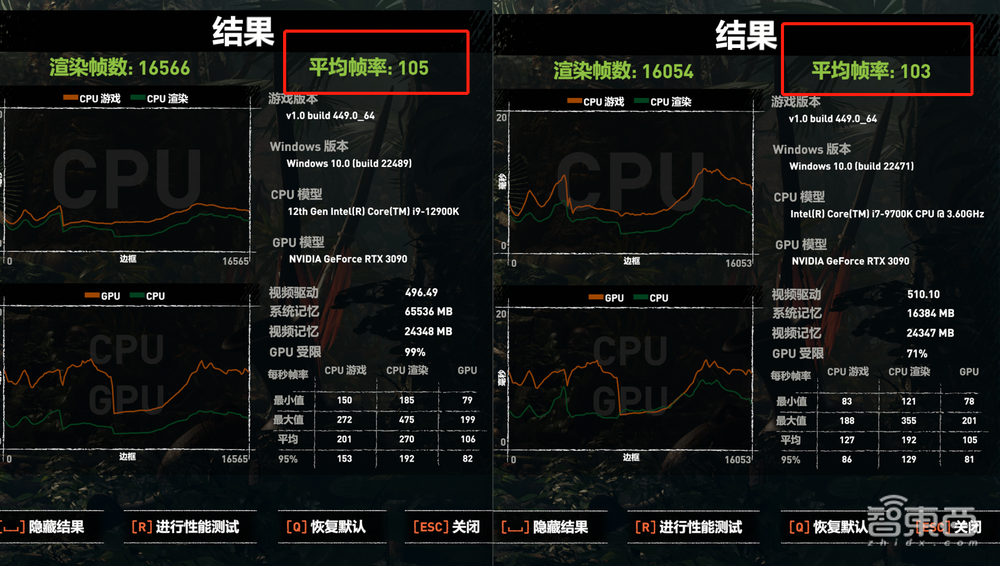

▲《古墓丽影：暗影》2K分辨率下帧数对比，左：12900K，右：9700K

此外，《死亡循环》和《凯娜：精神之桥》仍然是比较“特殊”的存在，12900K与9700K相比，在这两款游戏中几乎没有帧数提升，与1080P分辨率下情况十分相似。

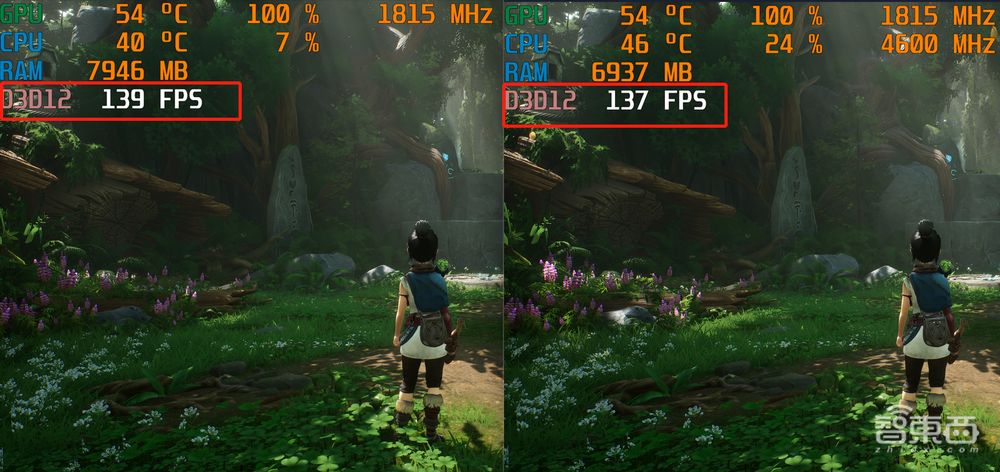

▲《凯娜：精神之桥》2K分辨率下帧数对比，左：12900K，右：9700K

我也尝试分析了一下这两款游戏表现特殊的原因，通过观察显卡和CPU在游戏时的占用率我们可以发现，这两款游戏对于显卡的优化是非常好的，显卡占用率基本可以稳定在99%左右，而CPU占用率很低，甚至偶尔会降低至10%以下。

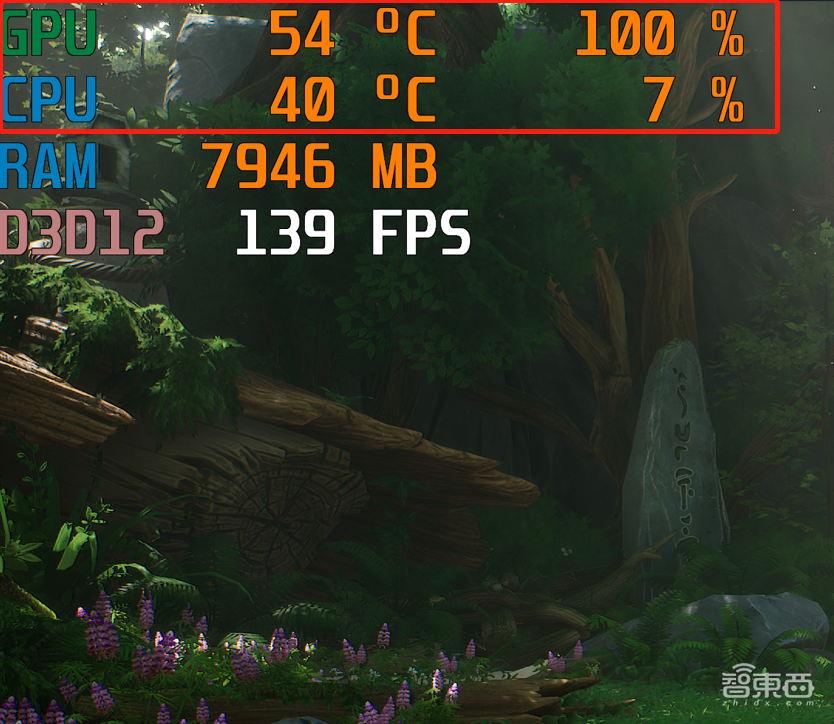

▲《凯娜：精神之桥》2K分辨率下12900K CPU占用率（7%）、3090显卡GPU占用率（100%）

简单来说，就是显卡性能已经被“榨干”，没办法“更用力”了，游戏帧数提升的瓶颈主要来到了显卡上，所以CPU这边性能再强也帮不上什么忙。不论你有16个核心还是只有8个核心，游戏需要的可能只有4个核心的算力，因此只要不是采用性能太低的CPU，都不会有帧数上的明显差别。

而网游帧数的大幅提升又如何解释呢？根据通常经验来看，网游这类游戏非常吃CPU的单核性能，而这次单核性能恰好是12代酷睿提升的重点特性，这就导致12900K在一些网游中提升幅度非常明显，甚至翻倍。

▲《英雄联盟》2K分辨率下帧数对比，左：12900K，右：9700K

分析了这么多，12代酷睿的游戏性能提升很难用一句话完整概括，因为12900K这次在游戏方面的提升是否值得你掏钱购买，还要因人而异，用户最好根据自己的需求、根据自己通常游玩的游戏类型来进行选择。

比如对于平时以轻度网游为主、显示器分辨率为1080P、且对于帧数要求远大于分辨率要求的用户来说，12900K毫无疑问可以大幅提升你的游戏体验。

但话说回来，对于这种需求，11代、10代、甚至是9代酷睿处理器都可以轻松应对，用上一枚12900K，甚至有些“大材小用”。当然，对于追求极致帧率提升，配备了360Hz甚至480Hz显示器的用户来讲，12900K也有不错的发挥空间。

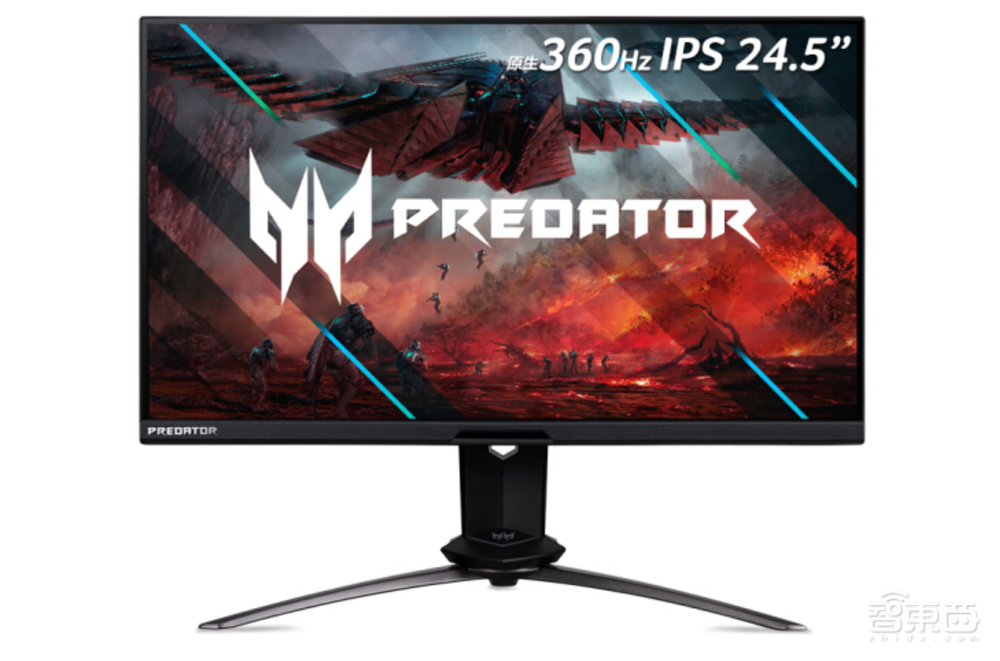

▲360Hz刷新率电竞显示器

相对前文提到的这类用户，还有一些用户可能平时主要以游玩大型单机3A类游戏为主，对于分辨率、帧率和画质的要求都非常高，这类用户往往使用的是2K分辨率、144Hz刷新率为主的显示器，甚至是4K显示器。

此时，游戏帧数提升的瓶颈主要在显卡上，即使目前最顶级的消费级显卡3090也无法轻松应对这些大型3A游戏，很难在2K显示器上跑满144帧。因此12900K对于这些用户的实际游戏体验提升帮助并不明显。

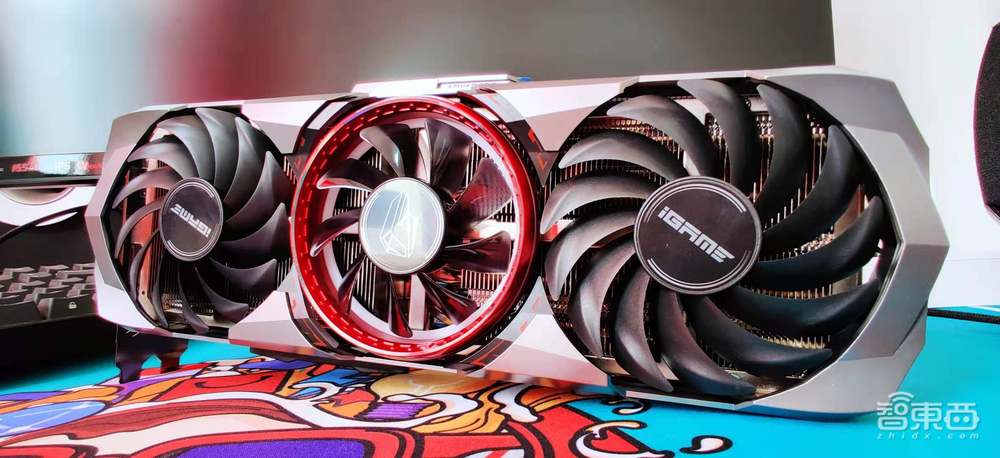

▲3090显卡

其实不仅是12代酷睿面临这个问题，游戏帧数提升的瓶颈一直都在显卡一侧。据说英特尔后续也有推出桌面级独立显卡的计划，令人十分期待。

当然，一旦真的决定杀入消费级独立显卡市场，英特尔需要面对的是英伟达和AMD两座大山。

说到这里，不得不说，12代酷睿家族的另一位成员12600K在游戏性能方面的表现令人惊喜，甚至对12900K老大哥出手也是“不讲武德”。

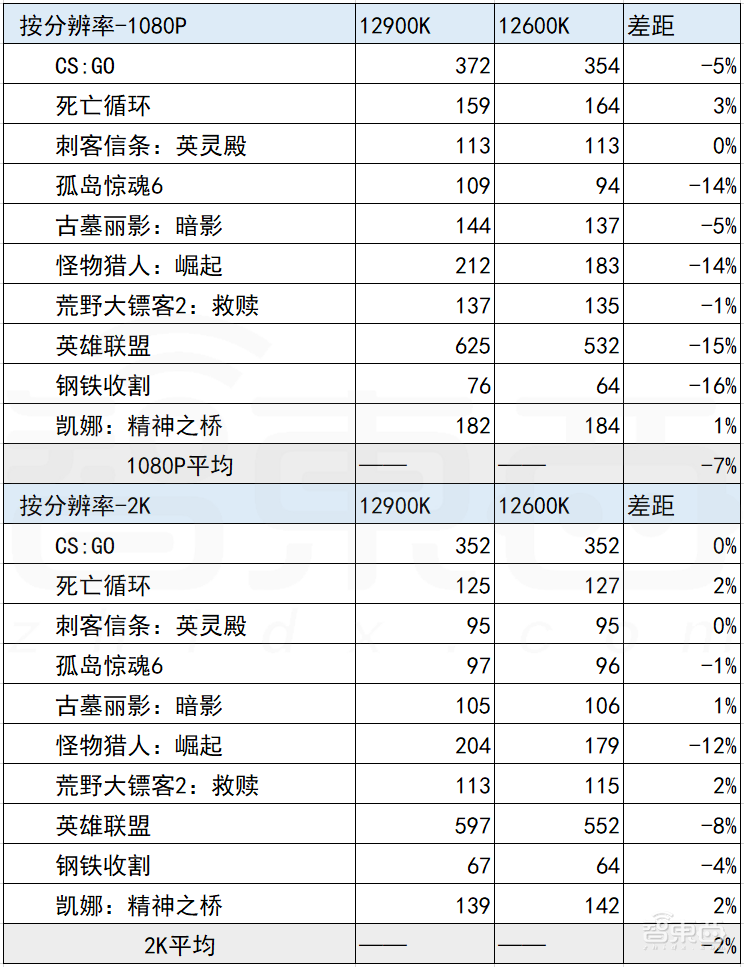

简单总结，在大部分游戏中，12600K不论是在1080P还是2K分辨率下，与12900K的游戏性能都比较接近，仅在网游与少部分3A游戏中与12900K拉开了一定差距。

在2K分辨率的大部分3A游戏中，12600K的帧数多次与12900K完全持平，差距也通常只有1-3帧。

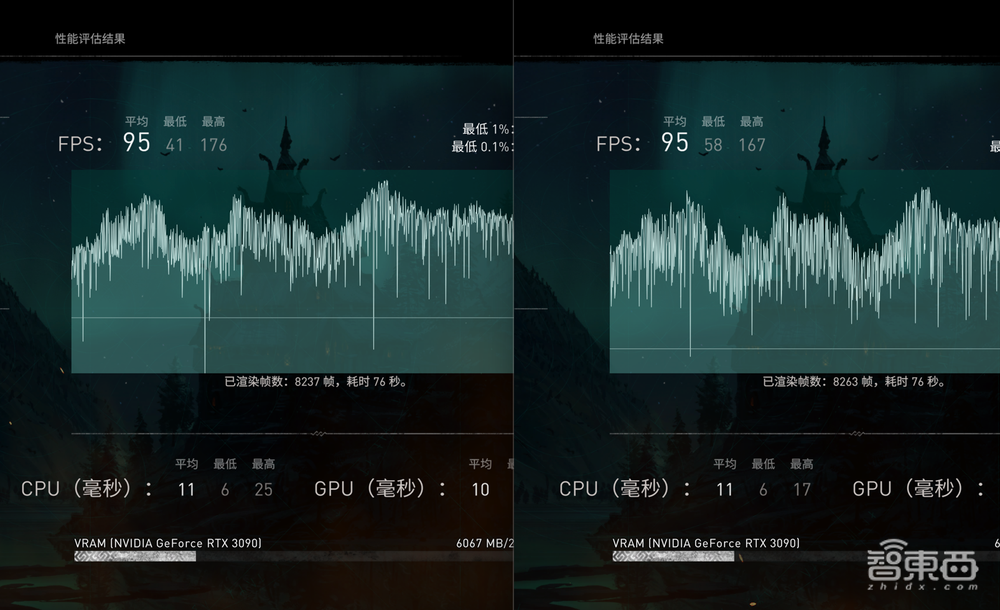

▲《刺客信条：英灵殿》2K分辨率下帧数对比，左：12600K，右：12900K

要知道，12900K的首发价格在5000元档，甚至目前盒装9700K的市场价格也在2400元左右，而12600K的首发价格在2200元左右，单论游戏性能，可以说是性价比十足。

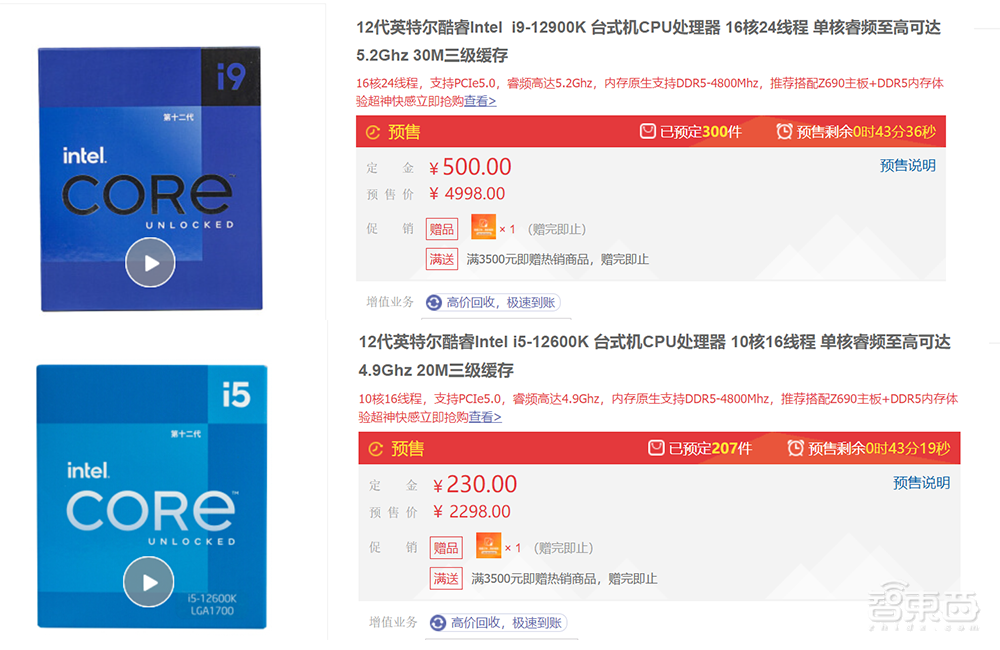

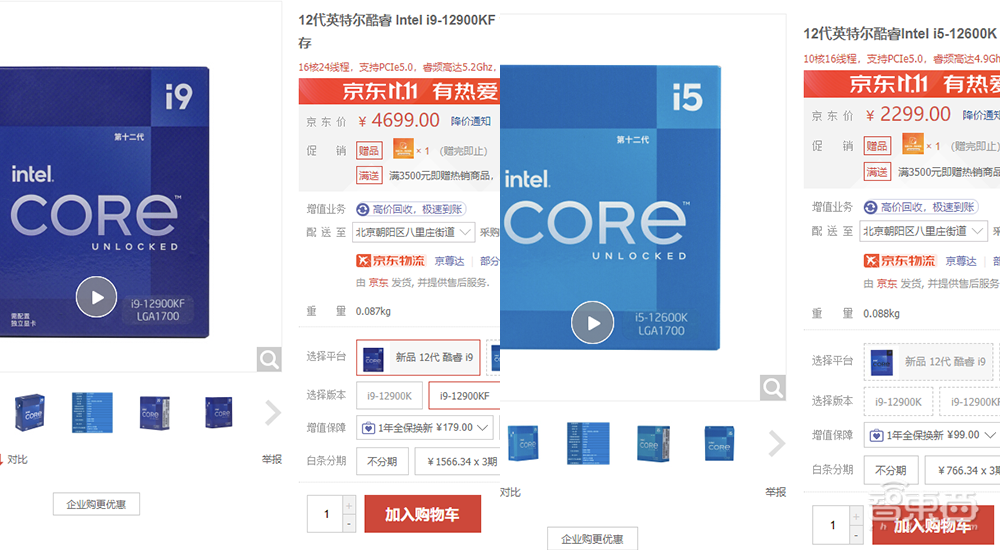

▲京东平台12900K与12600K价格对比

侧面我们也可以看出，这次12代酷睿对于游戏性能的提升，主要功劳还是架构和工艺的升级，而非单纯的核心数量提升。

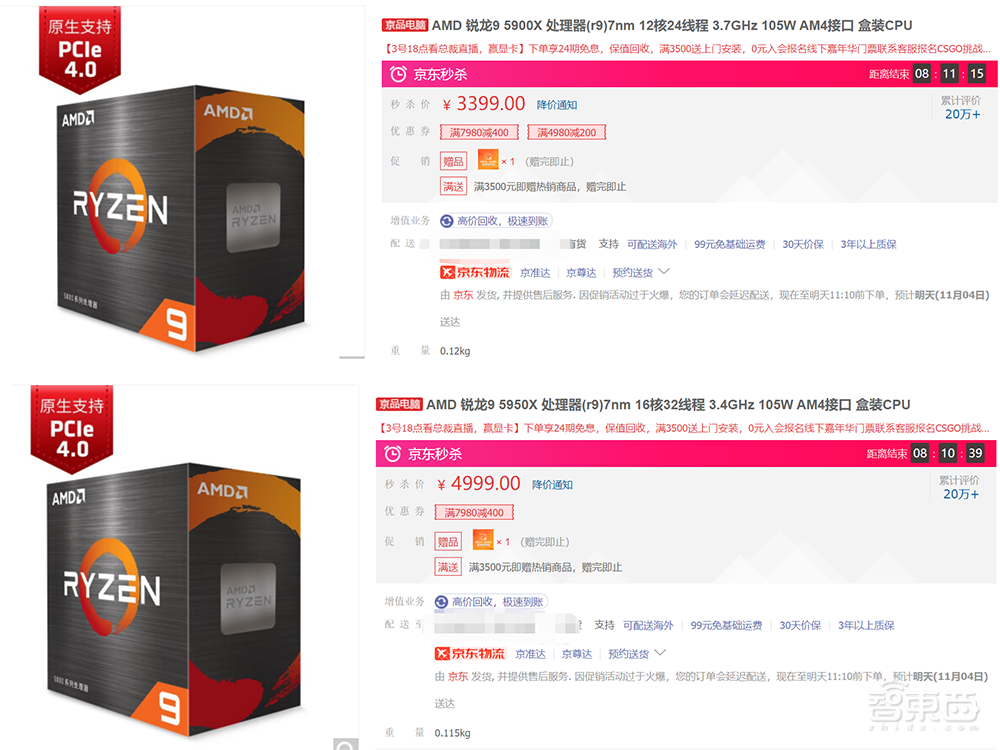

比较有意思的是，正当我感叹12代酷睿“物美价廉”时，我好奇的打开了京东，搜索了AMD 5900X和5950X两款CPU，果然，AMD应对友商竞品最简单直接的办法就是：降价。

▲京东平台5900X与5950X现价

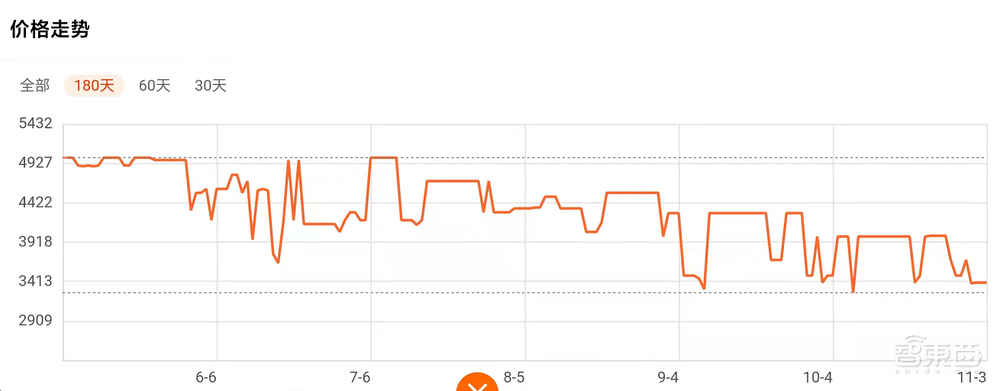

5900X刚刚发布时，由于游戏性能提升显著，一芯难求，甚至黄牛一度加价到6000元才有现货，而今天，5900X的官方售价已经降到了3399元左右，并且现货充足。

▲AMD 5900X近180天价格走势图，数据来源：慢慢买

当然，如果12600K的游戏性能能够超过5900X，那么AMD的处境仍然会十分尴尬。

五、生产力翻倍提升，线程调度器成为CPU中的“交通协管员”

聊完了重头戏游戏，我们来谈谈生产力，毕竟从核心数量上来看，12900K已经向着AMD面向生产力的顶级处理器5950X看齐了。

在内容创作也就是我们常说的生产力应用部分，12代酷睿的表现可圈可点。

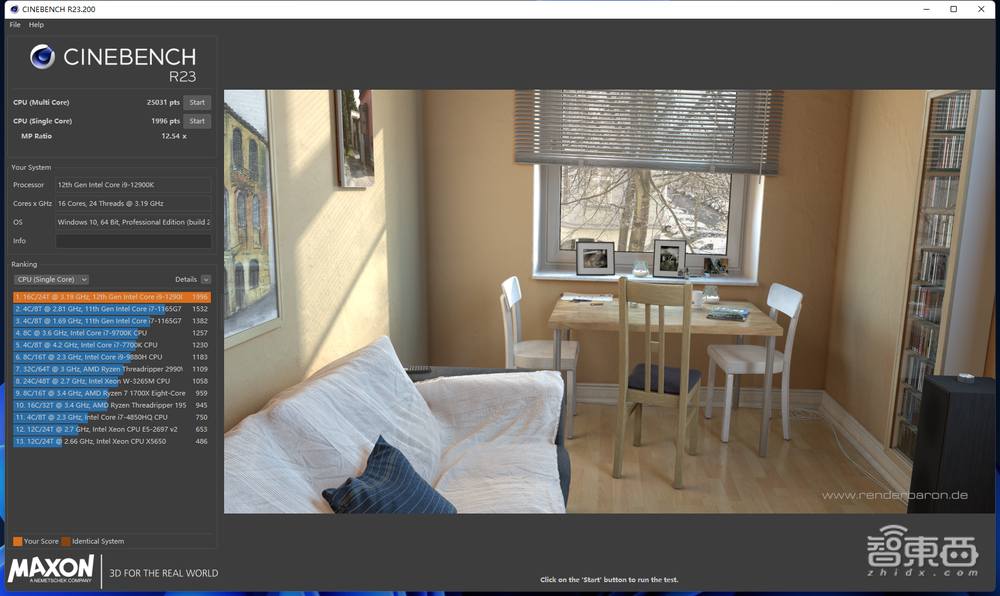

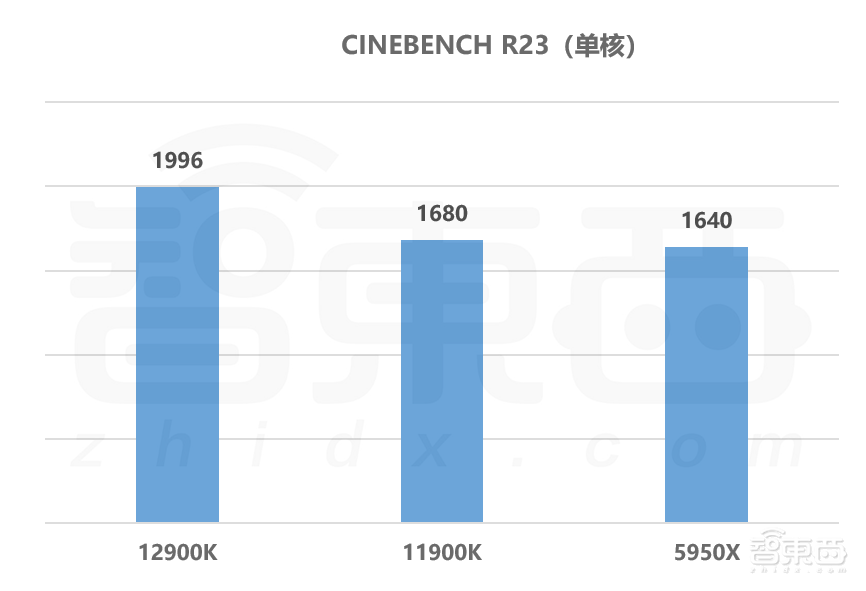

首先，在渲染性能基准测试软件CINEBENCH R23中，12900K的单核得分达到了2000分左右，相比11900K通常能够得到的1680分和5950X的1640分都有大幅提升，提升幅度甚至达到了20%以上。

▲CINEBENCH R23测试

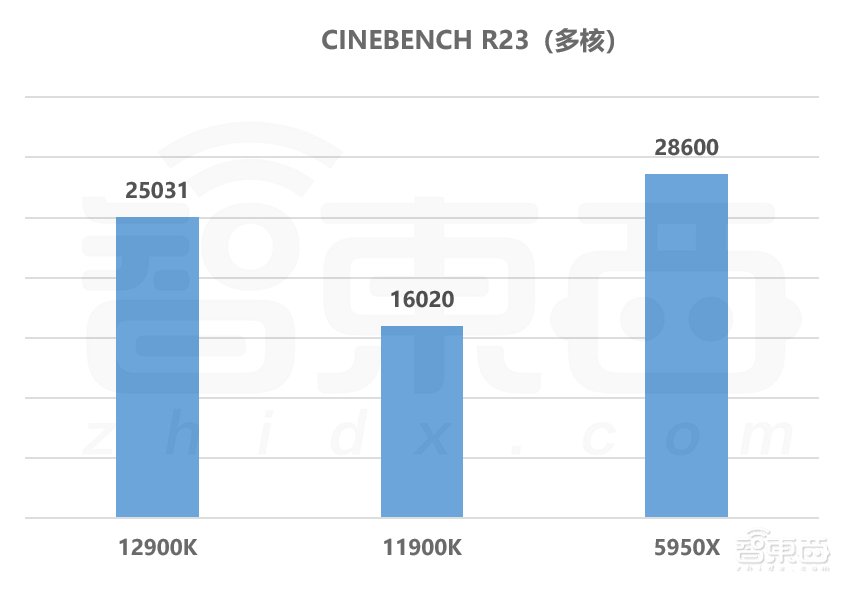

多核方面，12900K的得分超过了25000分，相比之下，11900K只有16000分左右，不过AMD的5950X依然以28600分左右的成绩暂时领先，看来，5950X多出来的8条线程，在处理多核任务时还是有比较显著的作用的。

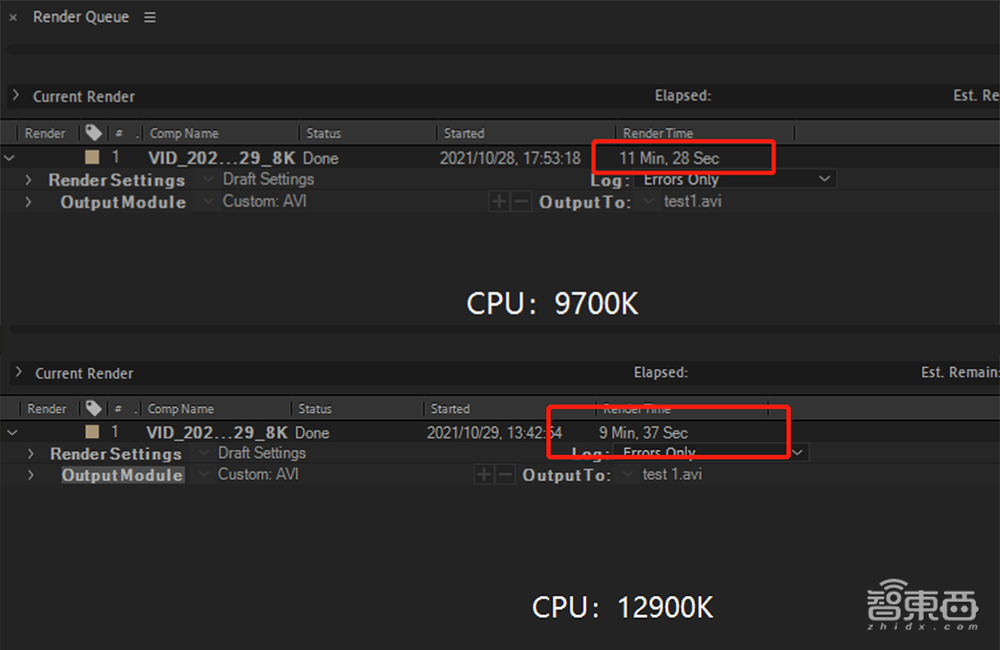

看完了理论测试，我们来看看实战。这里，我拍摄了一段8K 24帧 HDR10格式的视频，视频长度为1分钟，将其导入到Adobe的After Effects（AE）中，然后进行导出渲染，查看最终的渲染时长。

根据实际测试来看，9700K完成渲染的时长是11分28秒，要知道导出的avi格式的1分钟8K视频大小已经接近45GB，工作量还是不小的。

而12900K完成同样的渲染工作，用时仅为9分37秒，提升幅度接近20%。可以看到，在实际生产力工作中，12900K的确可以显著提升工作效率。

▲AE 8K视频渲染测试

我原本计划要进行Blender的BMW27渲染测试和Pugetbench for Premiere Pro（Pr），来进一步挖掘12900K的生产力性能，但在更换了CPU、主板后，原来硬盘里的这些测试程序都出现了无法读取硬件信息的情况，最终没有完成测试。

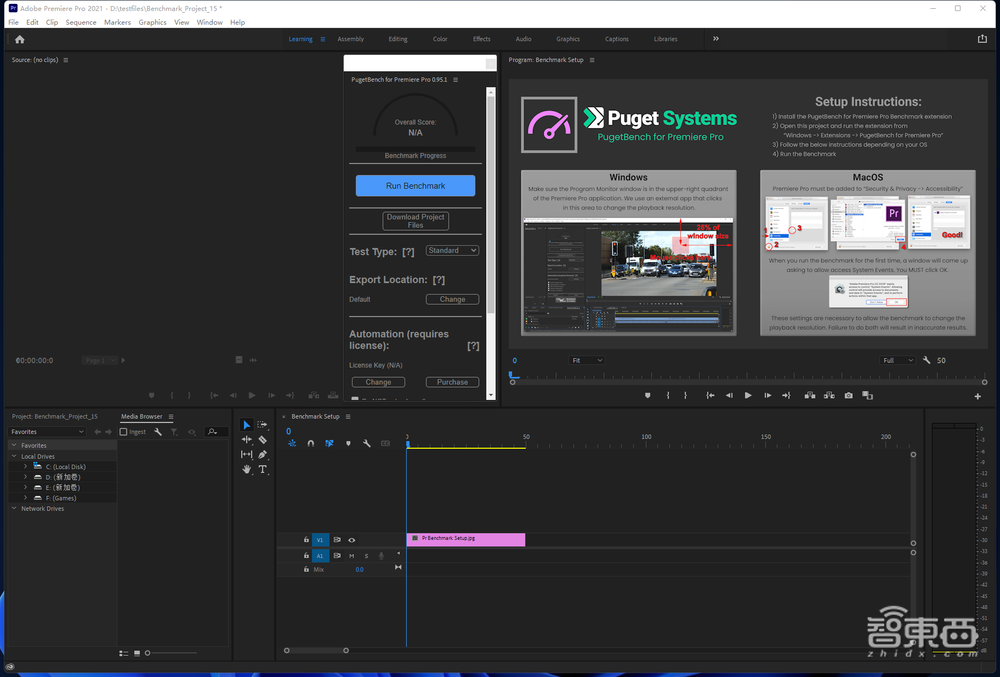

▲Pugetbench for Premiere Pro

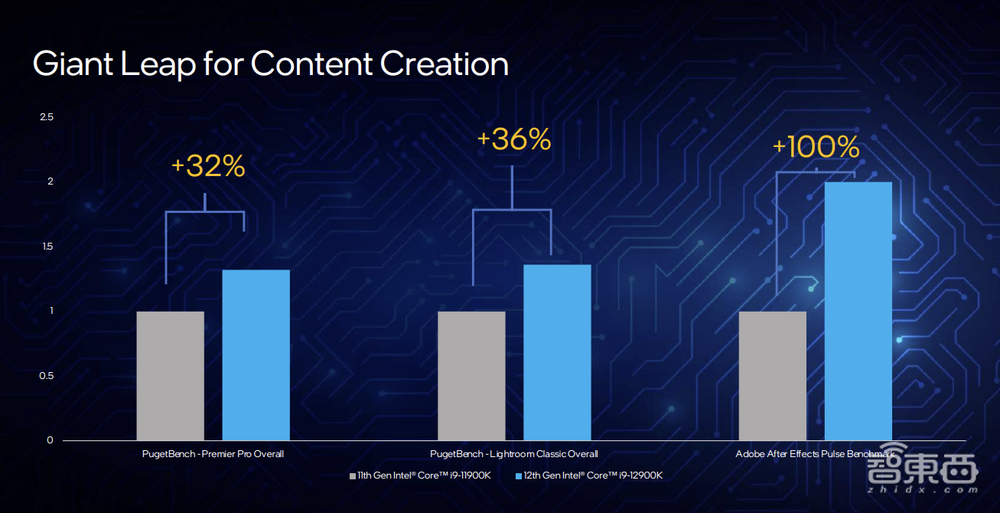

不过根据英特尔官方给出的数据来看，这次12900K在内容创作方面的性能提升是非常显著的，比如在Premiere Pro、Lightroom Classic等典型生产力应用中，相比11900K，12900K的Pugetbench测试成绩提升幅度从32%-36%不等。

而在After Effects的Pulse Benchmark测试中，12900K的提升幅度更是达到了100%，有着翻倍的提升。

生产力通常需要考验处理器的多核性能，而12代酷睿的混合架构，给多核进程的调度也带来了挑战。

简单来说，如果系统可以将应用负载很好的分配到各个核心上，给P核和E核分配合适的任务，那么效率就会大幅提升，反之则可能会出现性能浪费。

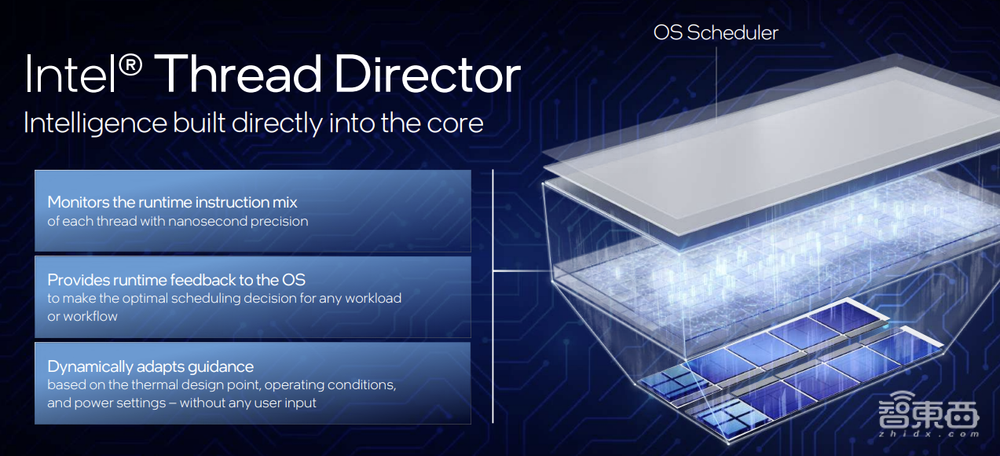

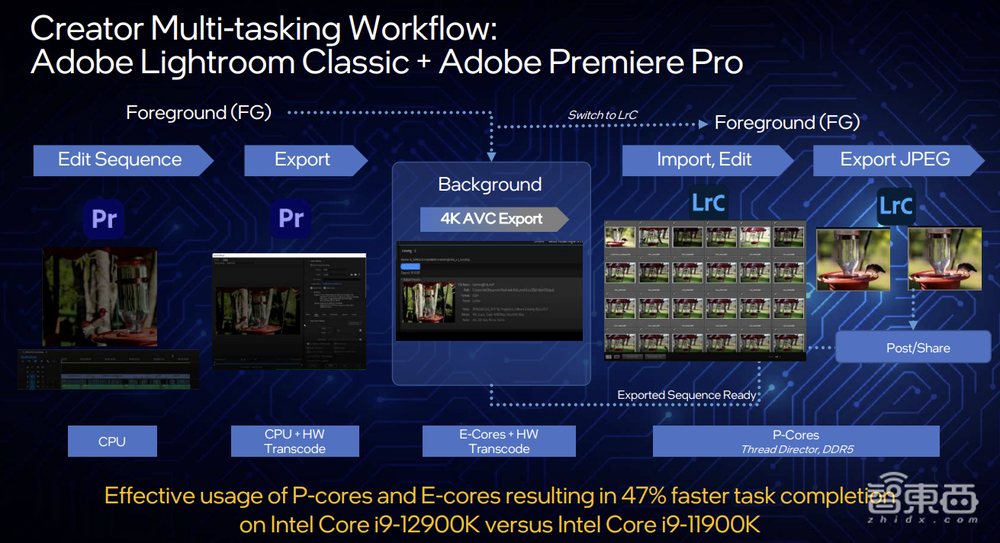

为了更有效地利用P核和E核，英特尔这次为12代酷睿特别设计了线程调度器（Thread Director），据称可以“纳秒级”实时监控每个线程中指令的实际运行情况和状态，并即时回报给系统，实现自动智能化调度。

值得一提的是，英特尔还与微软合作，在Windows 11操作系统上对线程调度器进行了针对性优化，以便在使用新操作系统时更好地管理跨线程的任务。

英特尔也提到，不仅是与微软，他们还与Adobe等各大主流生产力应用厂商进行了联合优化，让这些生产力应用可以更好地利用上12代酷睿混合架构的优势。

在10月19日的苹果发布会上，苹果M1 Pro核M1 Max对于苹果自家生产力软件Final Cut的优化令人印象深刻，甚至一枚小小的移动芯片可以支持30条4K视频同时播放，苹果软硬件协同的优势也凸显出来。

显然，这套玩法，英特尔同样熟悉，英特尔与微软多年以来合作形成的“Wintel”生态其实也是非常牢固的，英特尔显然要进一步巩固自己的生态优势，这或许也是从另一条路出发与苹果进行对抗。

六、P核E核自由“开关”，为“发烧友”提供更多玩法

最后，谈到每一代英特尔旗舰CPU，都避不开的一点就是超频。不论是CPU的超频还是内存的超频，一向都是英特尔的强项。

并且这次12代酷睿采用的混合架构，也为发烧友们发掘更多超频玩法提供了可能性，比如将E核关闭，只剩下8颗性能P核，能否冲击更高的主频核单核性能？而E核又是否可以通过频率的调整实现更好的效能？这些方面都有很多可能性值得探索。

由于我缺乏360水冷的支持，所以没有冲击12900K全核心的高频，只是略微尝了冲击更好的8核效能，我尝试关闭E核，只留下8颗P核，并关闭超线程功能。这样12900K就变成了一颗8核心8线程、只有性能P核的处理器。

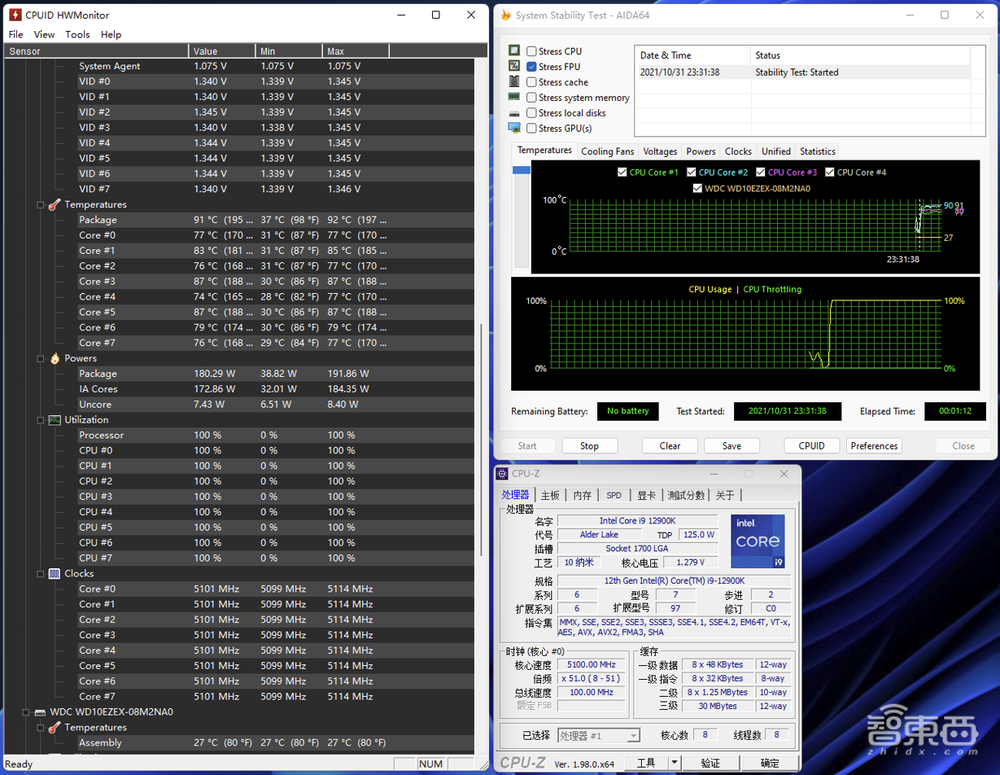

▲12900K关闭E核、超线程功能进行FPU测试

此时在AIDA64的FPU烤机测试中，12900K的满载功耗仅有180W，并且发热量大幅降低，最高温度仅有90°C左右，最关键的是，12900K的8颗P核全部维持在了5.1GHz的高频上，并且非常稳定。

对于游戏玩家来说，经过这样的简单设置，在提升性能的同时，又降低了功耗，鱼和熊掌可以得兼。

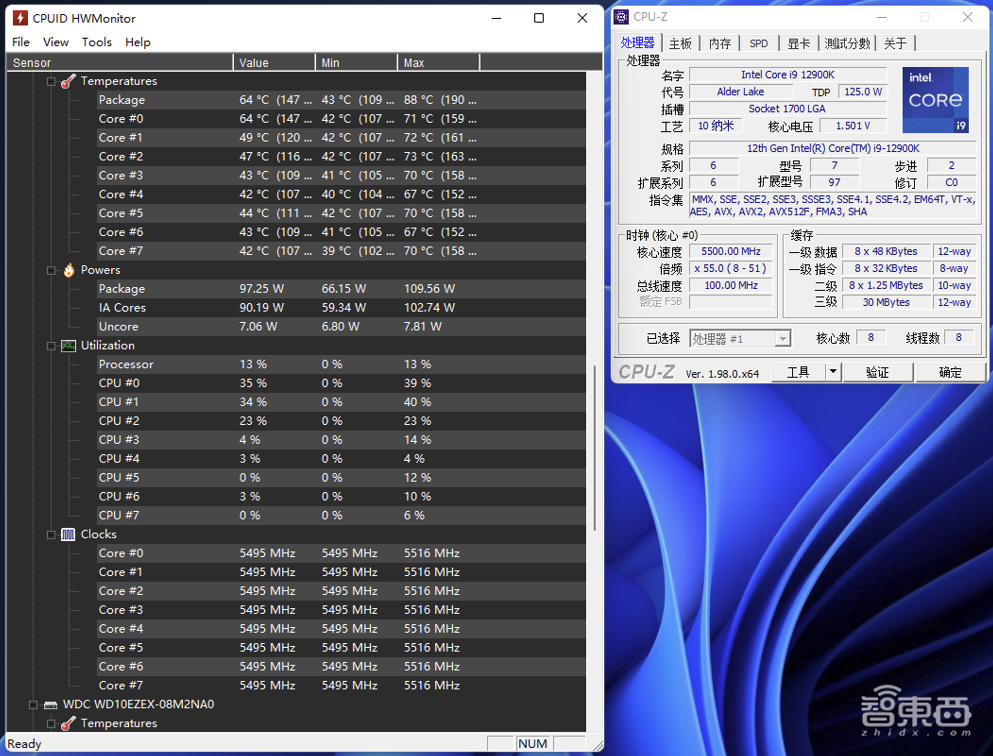

最后，我也试着冲击了一下高频，由于华硕主板目前加入了AI能力，主板BIOS自动给出的参数大部分情况都比较稳定可行，所以我直接设置了55的倍频，其他参数直接用主板自动给定的参数。

开机！起飞！12900K 5.5GHz成功达成。

▲12900K超频5.5GHz

不过此时主板BIOS的电压已经给到了1.5V左右，加压超频对于CPU来说还是有一定风险，因此我也没有进行FPU烤机测试，此时12900K在240水冷压制下，待机温度已经来到了64°C左右。

可以想象，在更好地散热系统加持下，12900K的超频潜力还是非常值得期待的，这次的Intel 7工艺，也可以很确定的说，没有翻车。

七、首发“敞开买”？Intel 7产能充足，年底预出10万颗

12代酷睿基本测试完毕时，我突然担心起另一个问题，那就是每次PC旗舰处理器发布初期通常都会遇到产能不足的问题，英特尔和AMD都在这上面吃过亏。

不过此前在与英特尔高管的对话中，英特尔释放出一个非常明显的信息，即使当下全球芯片短缺问题依然凸显，英特尔的产能也能依旧保持充沛。

英特尔称，今年年底他们将交付超过10万颗未锁频K版第12代酷睿处理器，到明年3月交付超200万颗。

英特尔还透露，明年年初他们就会在笔记本端推出12代酷睿处理器，预计最终第12代酷睿产品家族将有60款处理器型号、超500款机型设计。

这次12代酷睿是从10月28日起开始预售，到今天已经过去一周多，在京东等主流电商平台上，12代酷睿基本都有现货可以买到。

▲截至11月4日晚8点30分，京东12代酷睿购买页面

要知道，这样的情况是非常少见的，不论是11代、10代还是更早的9代、8代酷睿，每次新处理器首发时，缺货情况通常都比较明显，而这一次大量现货开售，的确证明了英特尔12代酷睿的供应情况相比往年有明显好转。

前不久有报道称，未来十年，英特尔计划在欧洲建造8座大型晶圆厂，总投资高达800亿欧元（约合6124亿人民币）。

不管未来如何，至少今天，英特尔更加重视半导体代工能力的策略在12代酷睿上应该说是有所体现的。

而对于不少发烧友来说，可以第一时间通过官方渠道买到最新的酷睿处理器，也是一件乐事。

结语：英特尔一次不留遗憾的绝地反击

测评完英特尔12900K和12600K两颗CPU，我认为12代酷睿处理器在游戏、生产力领域实打实的性能提升，是对得起消费者们的期待的，同时，英特尔也给自己交上了一份比较满意的答卷。

可以说，英特尔12代酷睿基本上是英特尔新架构、新工艺、新封装等各条线新技术的集大成者。

近两年，AMD股价一路飙升、翻倍，而英特尔却走的略显坎坷，AMD锐龙5000系列在游戏领域逆袭，在生产力领域给10代、11代酷睿造成了不小的压力。同时，制程工艺的“卡壳”也让英特尔在先进制程上与台积电之间的距离越拉越大。

但随着新任CEO帕特·基辛格（Pat Gelsinger）挂帅，英特尔内部也进行了不小的调整，开始重整旗鼓，宣布了IDM 2.0战略，将芯片制造能力再次提到了一个至关重要的位置。从12代酷睿工艺的升级、产能的显著提升，我们就能够看到英特尔是带着诚意而来的。

未来不论是PC，还是智能手机、智能汽车、AR/VR眼镜的发展，软硬件的深度结合都将成为大趋势，英特尔也在不断加码和巩固自身的软硬件生态建设。

苹果对于英特尔的挑战只是一个开始，而英特尔12代酷睿这场不留遗憾的绝地反击也预示着：好戏才刚刚开始。
