距离苹果Vision Pro发布不到36小时,全球首拆已经来了!

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

“掀起你的盖头来,让我来看看你的美。”

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

没错,售价3499美元的Vision Pro,被拆解到每一块电路板、每一颗螺丝钉、每一颗摄像头,苹果这个终极大招所有的秘密,第一次无保留的暴露在众人面前。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

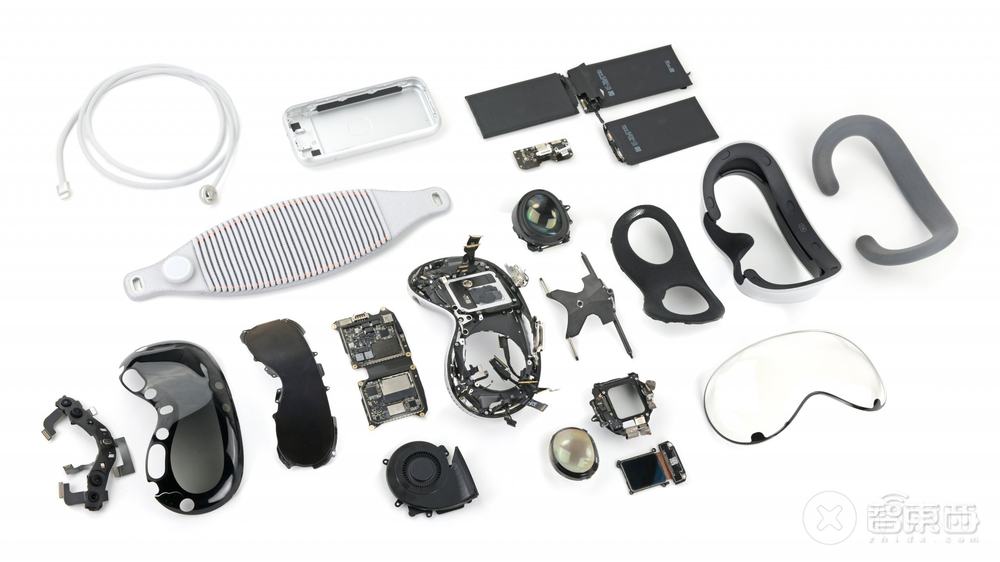

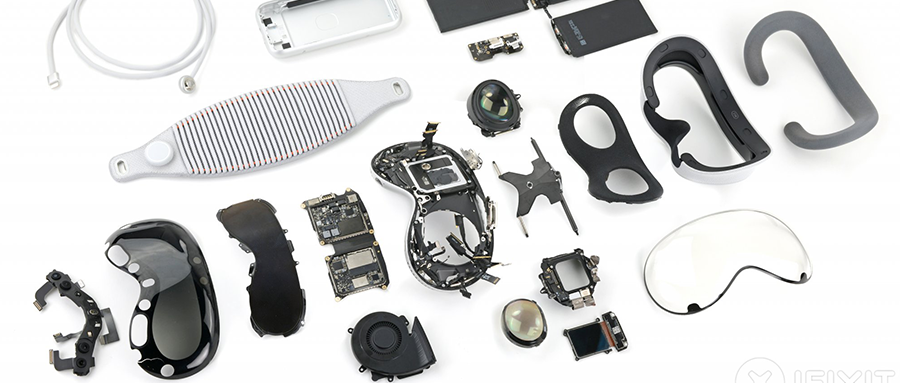

▲Vision Pro零部件全家福,来源:iFixit

智东西2月4日报道,刚刚,全球专业拆解大户iFixit正式发布了全球首个苹果Vision Pro拆解视频。

iFixit还给Vision Pro拍了帅到没朋友的全身360度X光照片,简直太酷了有没有!

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro的360度X光照片,来源:iFixit

价值700美元、全球限量100万片的索尼Micro OLED屏幕到底长啥样?

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro的屏幕和光学模块,来源:iFixit

EyeSight超大外屏内部竟然藏着“三层”乾坤,为了让你看到3D人脸,其中用到的光学技术超出你的想象!

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro外屏内部,来源:iFixit

镶着苹果M2和R1两颗芯片的主板采用了独特的柔性设计,上面密密麻麻的电子元器件排布带来极致的视觉享受。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro主板,来源:iFixit

苹果外接电池内部竟然藏着“三块电池”,加起是iPhone 15 Pro电量的“双倍”。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro电池内部结构,来源:iFixit

当然,还有各种苹果Vision Pro的细节内部设计都被第一次如此直观地呈现了出来。

Vision Pro,可能不是史上最难拆的科技产品,但也能排行前几了。

iFixit说,他们在拆解的过程中没有搞坏任何东西!不得不说这还是挺强的(实际上还是搞坏了“亿点点”)。

从外屏到内屏,从电池到R1芯片,苹果Vision Pro全球首拆,话不多说,我们赶紧来看看。

一、800美元一块的外屏,先拆为敬!

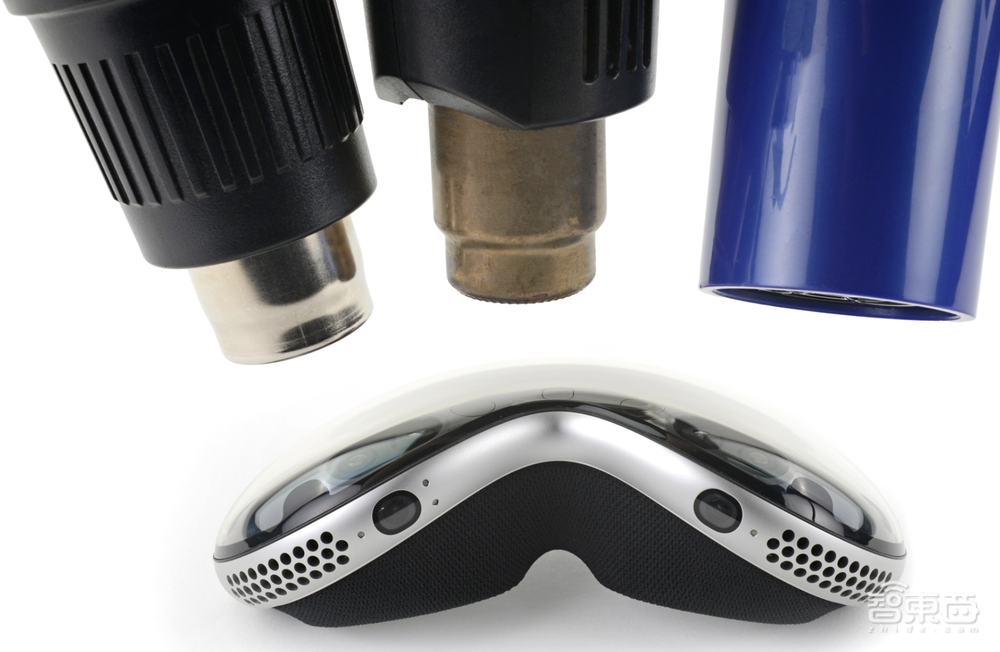

看到热风枪加热环节,我们不由得会心一笑,果然不论是手机还是头显,拆机都要从“加热开盖”环节开始。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

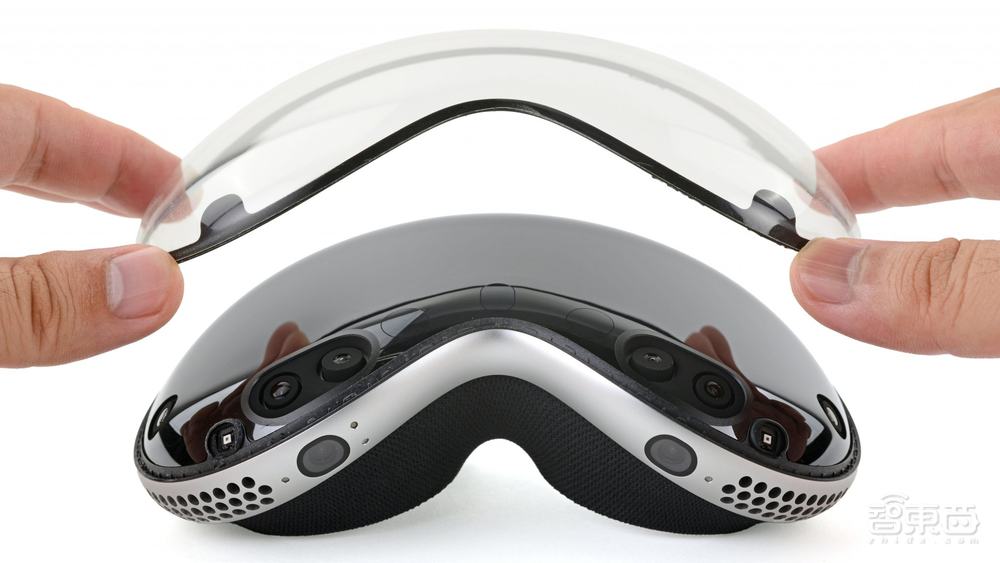

在用拆机片划开外屏玻璃盖板边缘粘胶时,iFixit吐槽说,粘胶太多太牢固了,热风枪加热了很久,费了不少时间才搞定,但最终它们还是成功无损的将其取了下来。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

iFixit这里还不忘幽默一下,说苹果公司的维修人员可能动作更加迅速,但他们会跟你收取799美元(约等于一部三星最新旗舰手机Galaxy S24标准版美行售价)的维修费。

苹果美国官网显示,目前苹果Vision Pro本身拥有90天的质保期,其Apple Care+价格为每月24.99美元,或者499美元。其中,苹果Vision Pro本身的意外损坏维修费为299美元。电源、数据线的维修费用为29美元。

不要小瞧这块玻璃盖板,它可是一整块用3D成型、压层等方式制造出来的全曲面玻璃,其独家供应商为国内果链巨头之一蓝思科技。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

这块玻璃盖板重约34克。

有国外博主Sam Kohl做了暴力测试,他尝试将苹果Vision Pro从3米左右的高处摔下,苹果Vision Pro的前屏破碎,但并不会迸出碎片。当用户撕下玻璃屏后,苹果Vision Pro仍能正常使用,甚至更清晰了。看起来,苹果似乎自己在Vision Pro外层加了一层“钢化膜”。

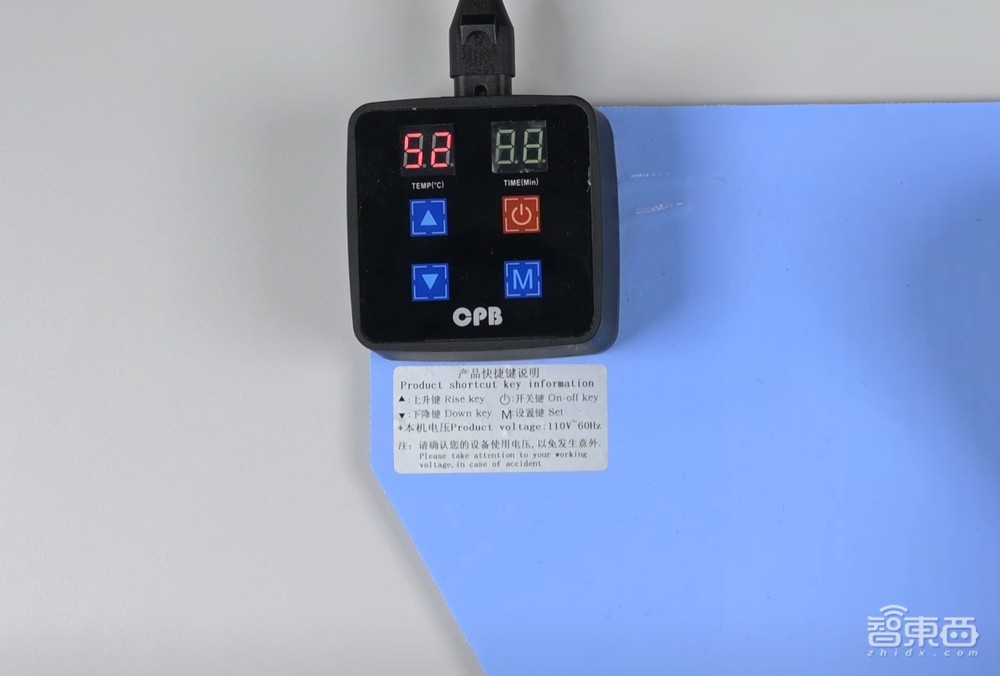

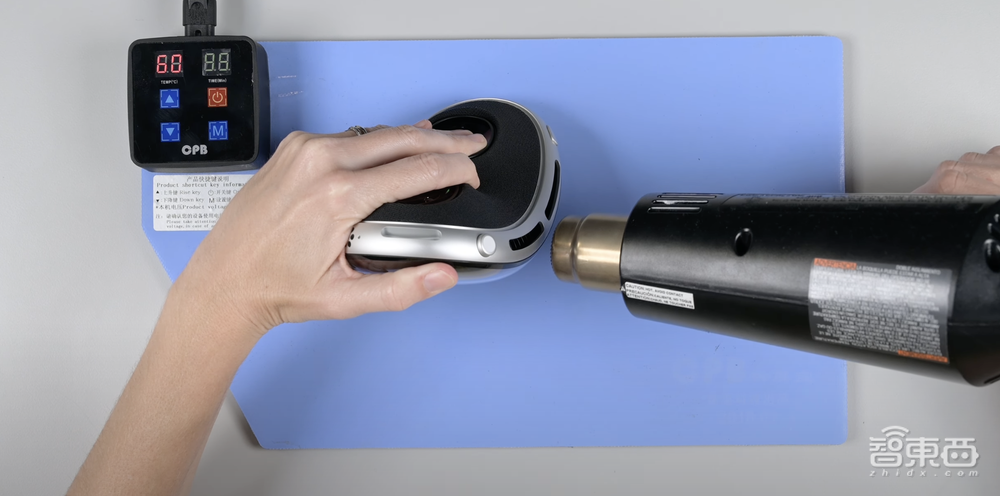

哦对了,还有个小彩蛋,iFixit使用的拆解加热垫,是Made in China。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲iFixit拆解使用的加热垫

二、EyeSight为什么显示会“恐怖谷”?答案终于找到了!

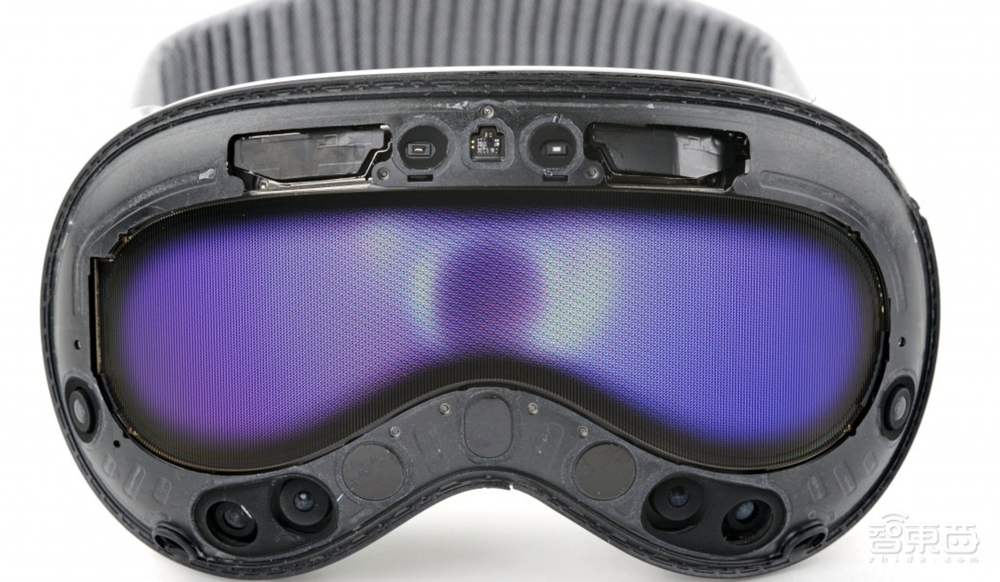

拆开玻璃外壳后,这个被吐槽了很多的EyeSight显示屏的内部结构就呈现在了眼前,总体来看它有三层:扩展层、透镜层和OLED屏幕本身。

为什么EyeSight显示的人脸会看起来很奇怪,iFixit从显示原理层面进行了分析。

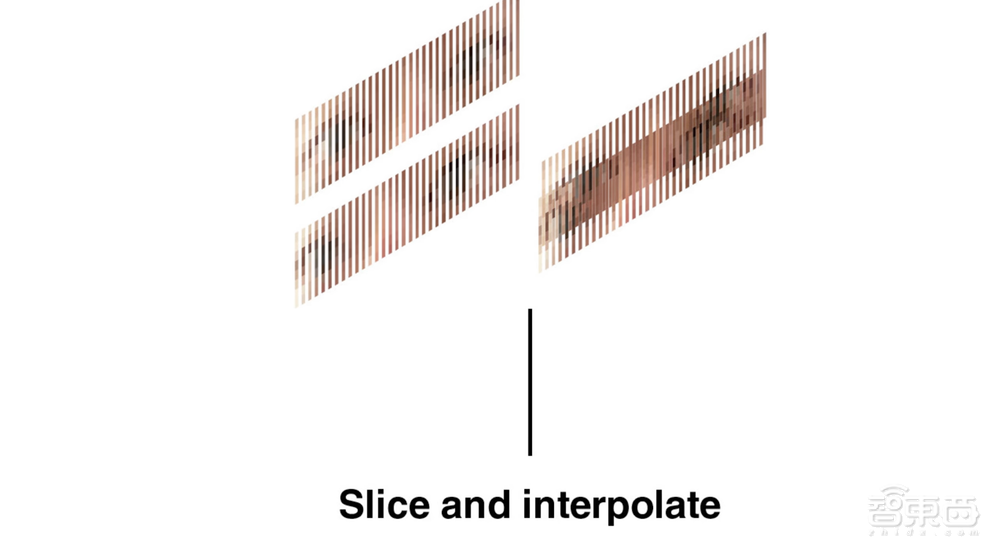

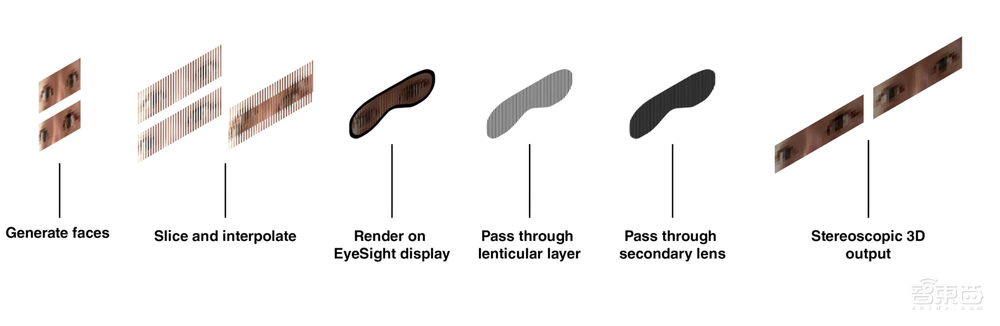

首先Vision Pro会通过内部摄像头和传感器生成你的人脸,然后VisionOS会将人脸“切片并插值”,接着渲染在EyeSight显示屏上,图像通过一层透镜再通过一层镜片,最终实现3D人脸图像的视觉效果。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲EyeSight成像&显示原理,来源:iFixit

想看到3D图像,需要让人的每只眼睛看到略微不同的图像,Vision Pro用透镜解决了这个问题,在OLED屏幕表面,苹果加了一层透镜。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro屏幕以及上面的透镜层,来源:iFixit

VisionOS将人脸图像切片分为A和B,A从一个角度被左眼接收,B从另一个角度被右眼接收,这样外面的人就会看到3D立体的你的脸。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

言下之意就是,其他人从外面看到屏幕上的虚拟人脸,就是一种类似裸眼3D的呈现方式。

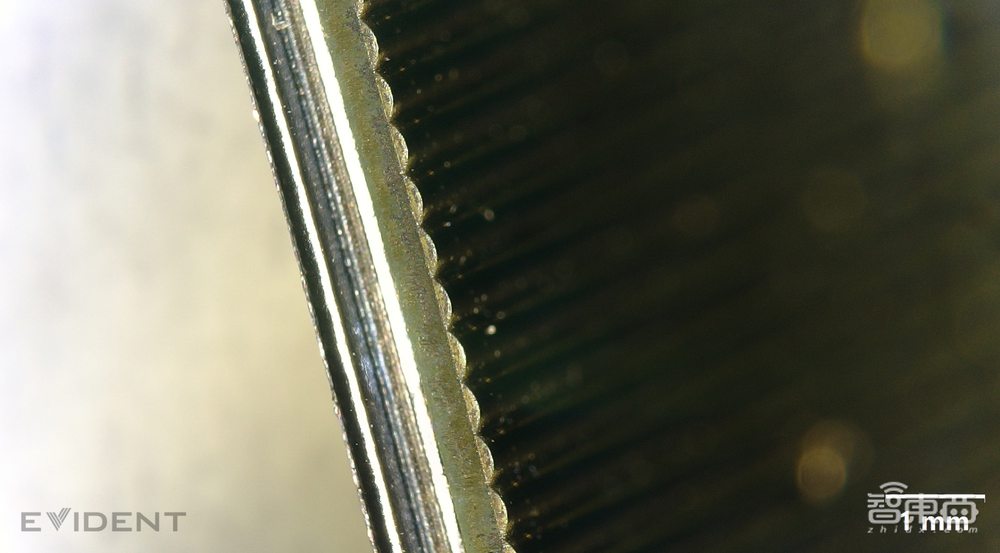

从透镜层的切片照片可以看到,这层透镜的结构十分精细,这种“波浪”型的结构,每一条的宽度不足0.5毫米。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲透镜层切片,来源:iFixit

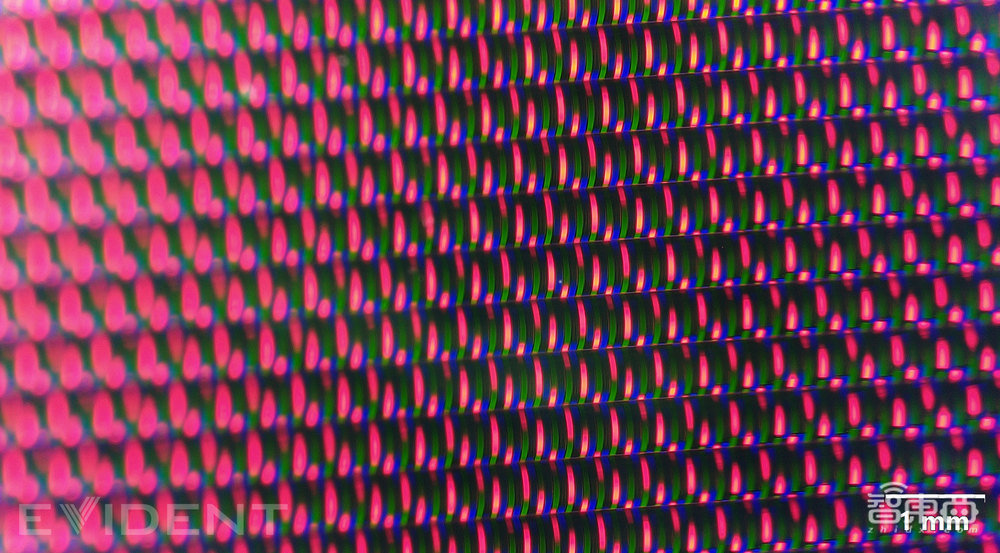

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲像素通过微透镜结构发光,来源:iFixit

当然,这种做法也是有弊端的,它会让屏幕的横向水平分辨率显著降低,因为这约等于横向像素被一分为二了,横向像素减为原本的二分之一,这也是EyeSight图像为什么会觉得“糊”的原因之一。

并且,苹果可能把图像分解了不止两张哦。

在屏幕表面的透镜层之上,还有一层镜片,这一层的作用是把屏幕显示的图像进行拉伸放大,使之充满整个Vision Pro。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

iFixit的人试着把这一层拿走,会发现人脸图像会非常奇怪,两只眼睛会向中间“挤压”。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

同时,这一层镜片还会限制可视观察角度,有点像“防窥屏”。弊端就是,图像又经过了一层透镜,图像更加模糊,亮度进一步衰减。

三、终于看到索尼Micro OLED屏实体!M2和R1电路板超精密

研究完外屏,我们来看本体,iFixit首先从针织物包裹层开始入手,这些针织物由塑料卡扣固定。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

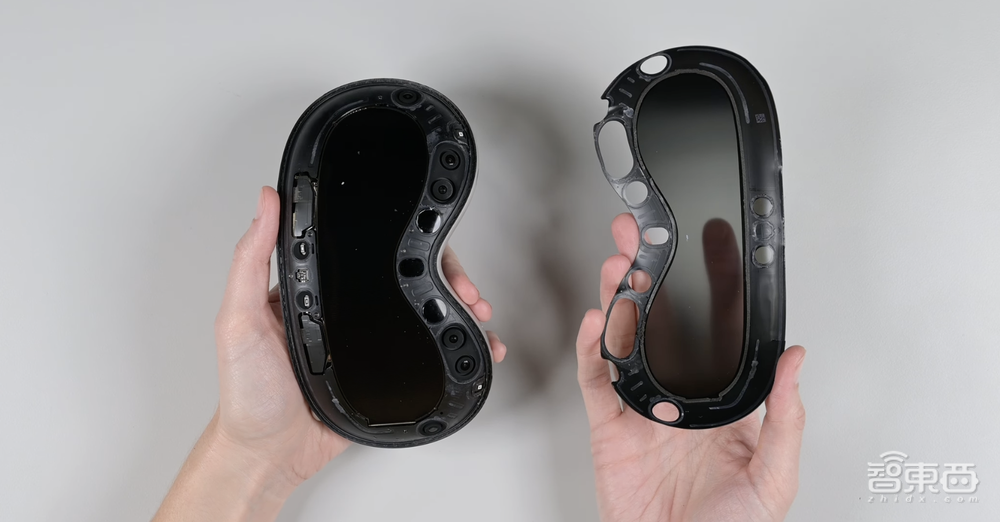

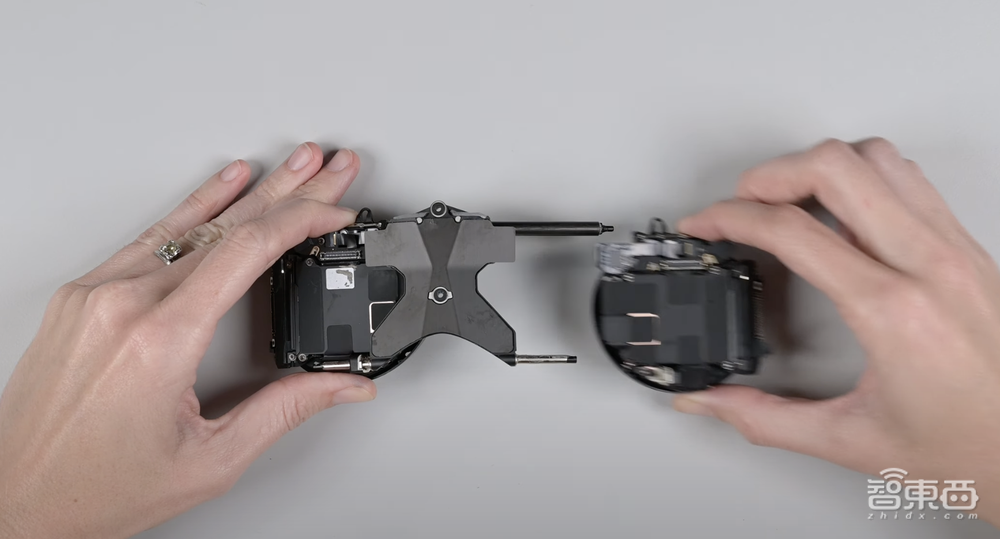

紧接着拆下来的是光学和显示模组部分,包括屏幕、镜片以及相关机械滑轨结构。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

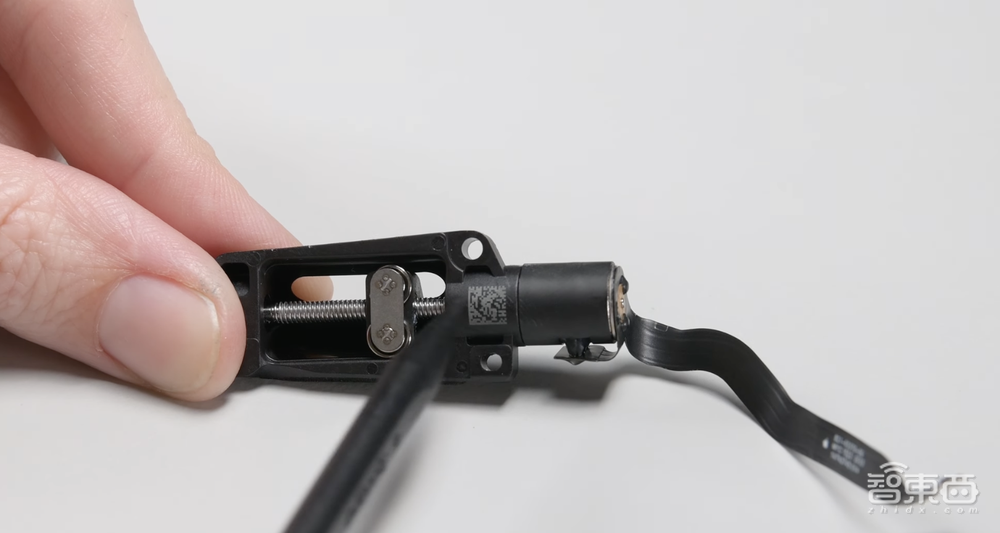

镜片的滑轨结构做的小巧而不失精密。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro镜片滑轨结构,来源:iFixit

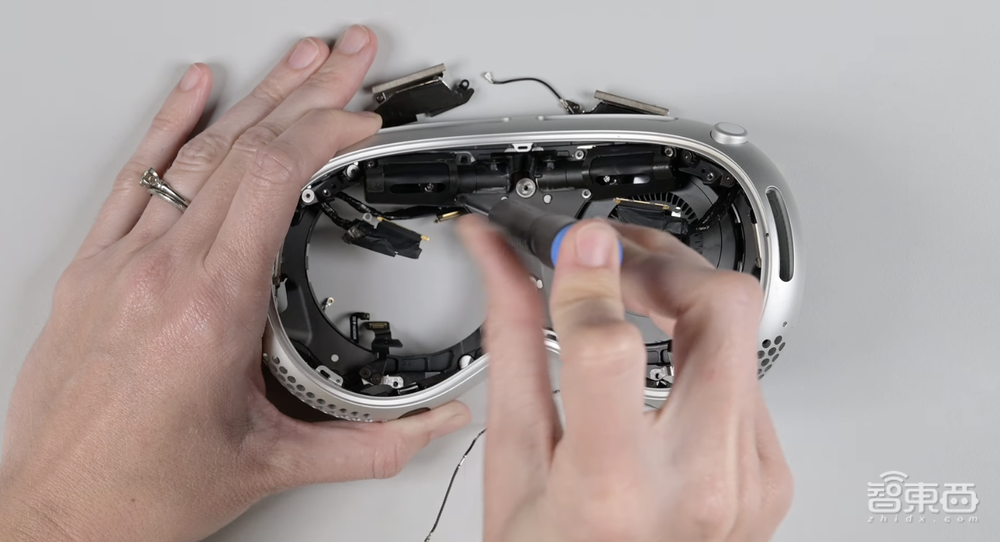

这部分涉及大量螺丝的拆卸、大量排线和接口的处理,总之就是各种拧拧拧、拔拔拔。

屏幕和镜片模组从滑轨上分离下来还是很容易的。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

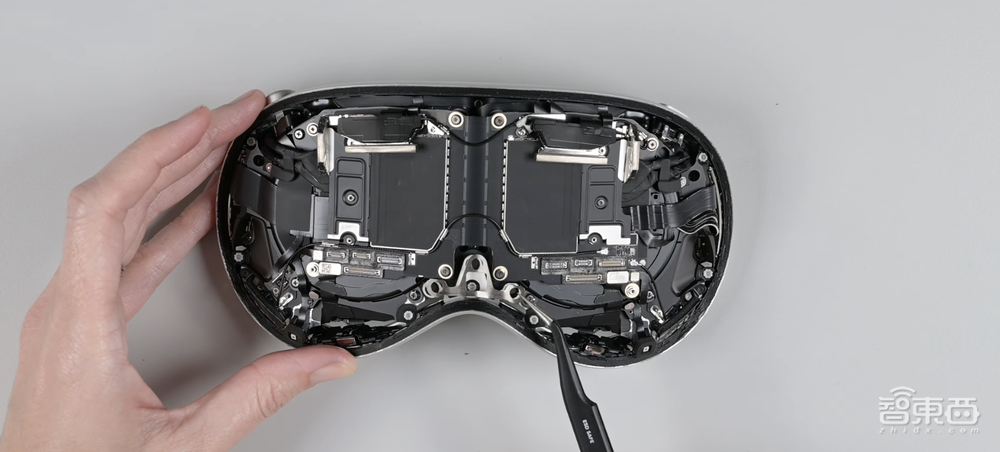

拆卸屏幕本模组本身则又是一顿疯狂拧螺丝。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

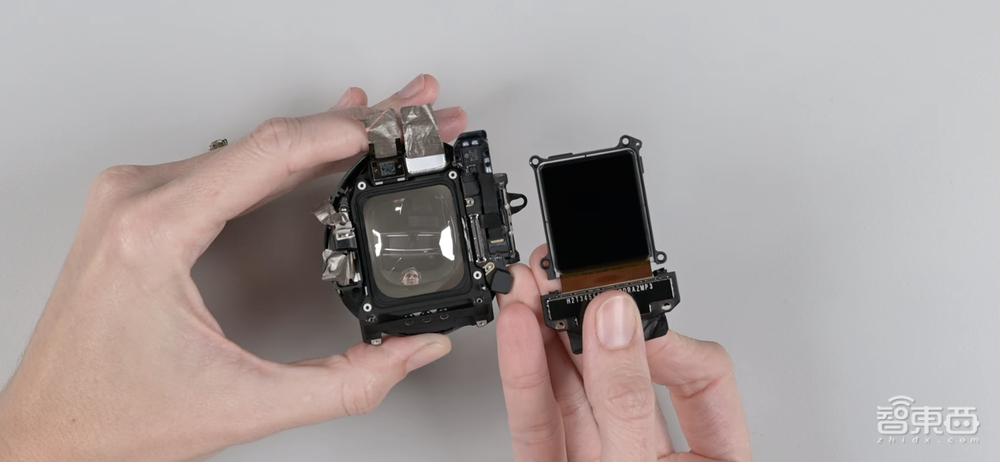

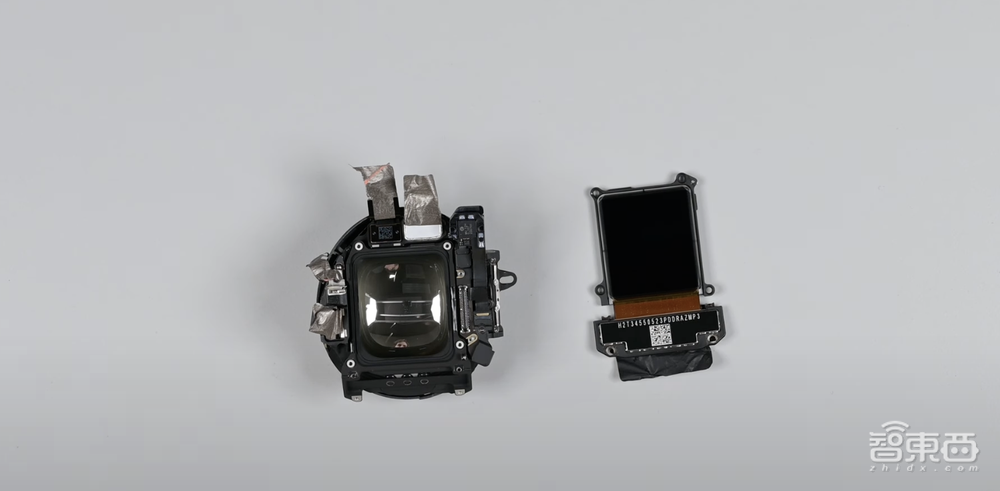

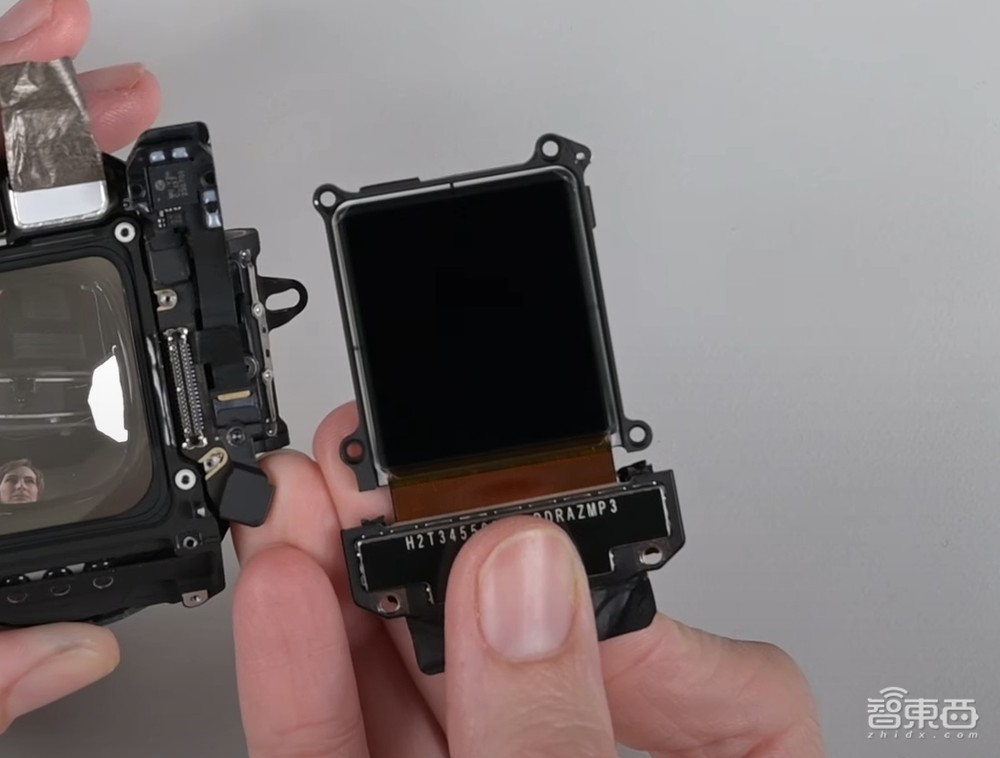

紧接着,见证奇迹!这就是索尼独家定制的那块极为稀有、传今年供货量仅有100万块的Micro OLED屏幕,以及其上面的光学结构。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

这块屏幕的大小的确像苹果说的一样,像一枚邮票,就在这枚“邮票”上,密密麻麻的排布着1150万个像素,超过一台4K大电视的像素数,两枚就是2300万个像素。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro使用的索尼定制屏幕,来源:iFixit

从拆解中可以看到,屏幕本身是很薄的,模组厚度主要集中在光学模块上。据称该3P Pancake光学方案的供应商为中国台湾的光学大厂玉晶光。

回到Vision Pro本体,还有最最核心的“主板”部分没有拆解。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

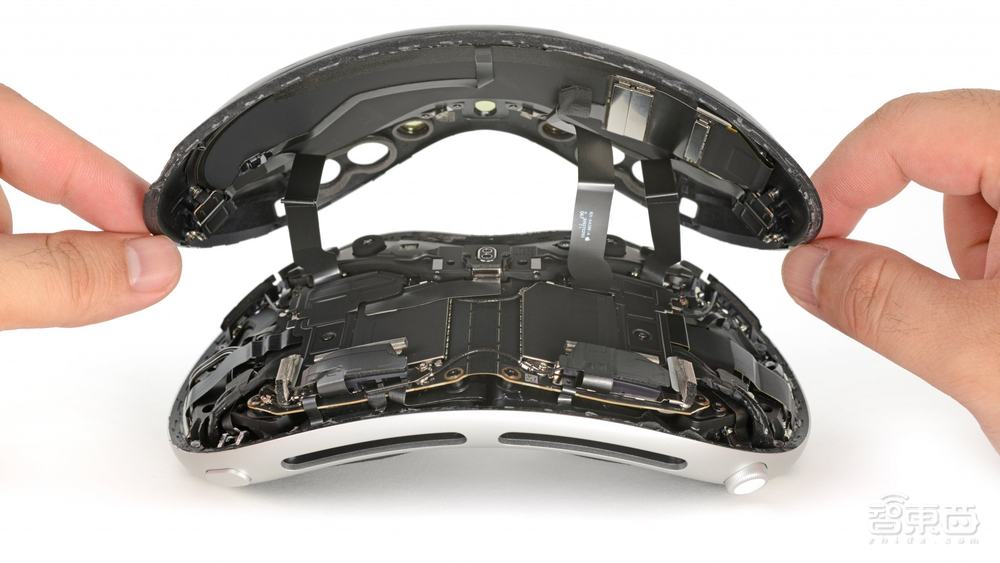

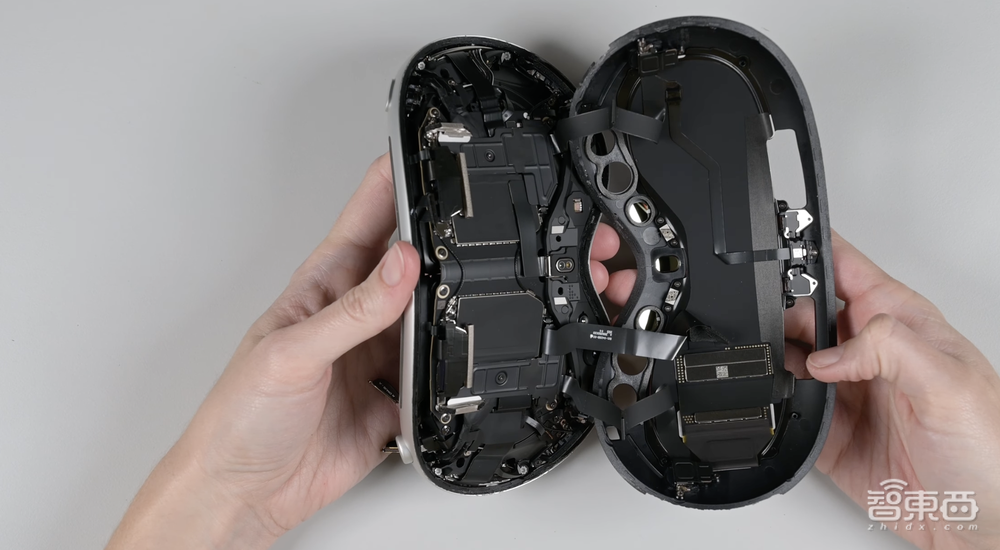

在用拆机片划开外屏粘胶后,Vision Pro最为核心的部分就暴露在了我们面前。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

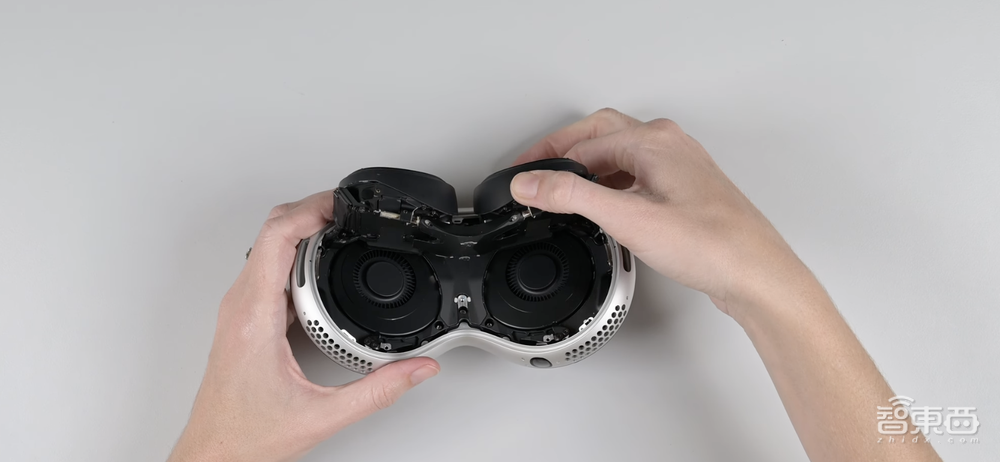

对了,主板背后的这两个主动散热风扇,讲道理尺寸还是不小的。风扇位于主板和屏幕之间。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

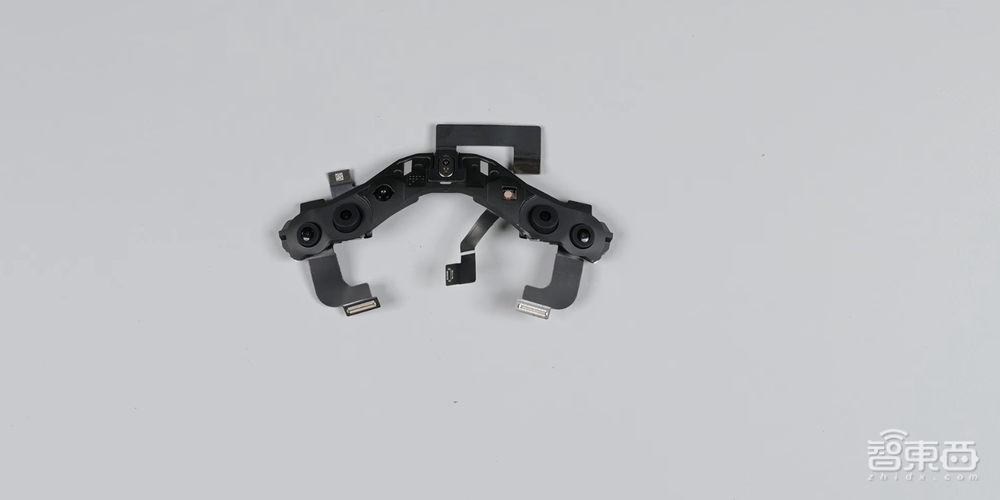

在拆解中我们可以看到,部分摄像头和传感器是被固定在同一个结构上的。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

拆解过程中需要挑开大量排线接口、撕开大量贴纸、散热膜、拧下海量螺丝。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

尽管售价已经高达3500美元,Vision Pro的内部仍然少不了零星“飞线”的存在。

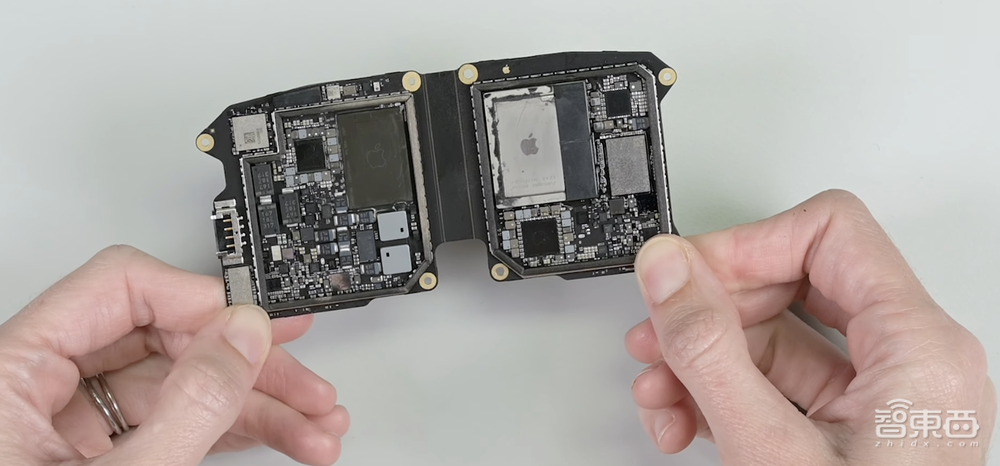

最后,主板本体终于呈现在我们面前!

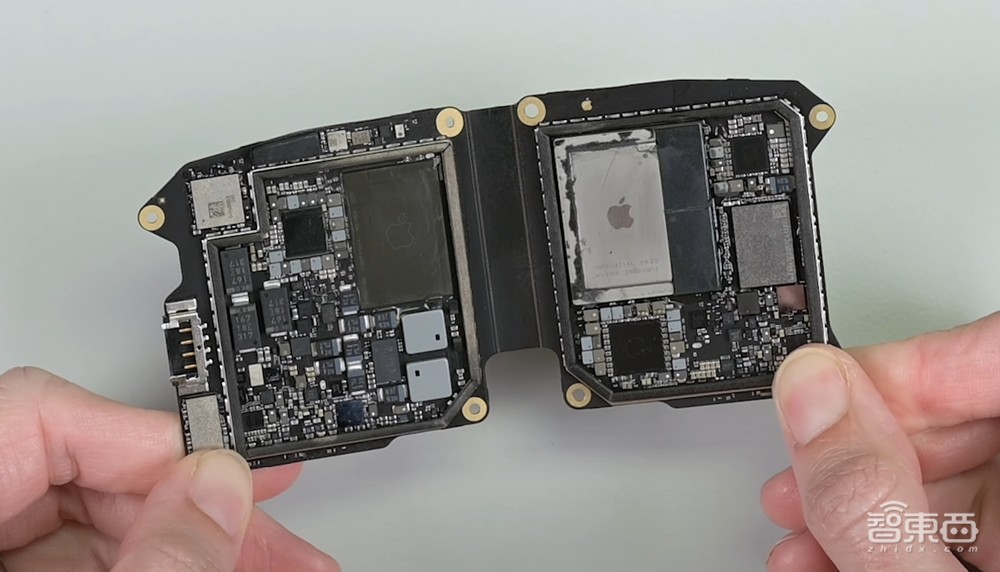

在密密麻麻的元器件之外,硕大的M2和R1芯片无疑是最抢眼的,分别位于左眼右眼两侧的主板上。

值得一提的是,这两块主板都采用了柔性PCB设计,中间也通过柔性PCB相连。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

两个硕大的苹果LOGO丝印位于芯片之上。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

此外比较明显地就是可以看到一些存储芯片、通信芯片以及无线连接相关芯片。

拆解过程中,iFixit找到Creative Electron给Vision Pro拍了一个X光透视图,据说这张X光照片的成本是3500美元(约等于一台全新Vision Pro),好家伙,iFixit也是下了血本。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro的正面X光照片,来源:iFixit

在X光片中,我们能看到各类摄像头、传感器、部分芯片以及电路板上密密麻麻的电子元器件。

哦对了,Creative Electron还给Vision Pro拍了一张360度的旋转X光照片,简直不要太酷!真的是科幻感十足!

四、电池比折叠屏手机还重!

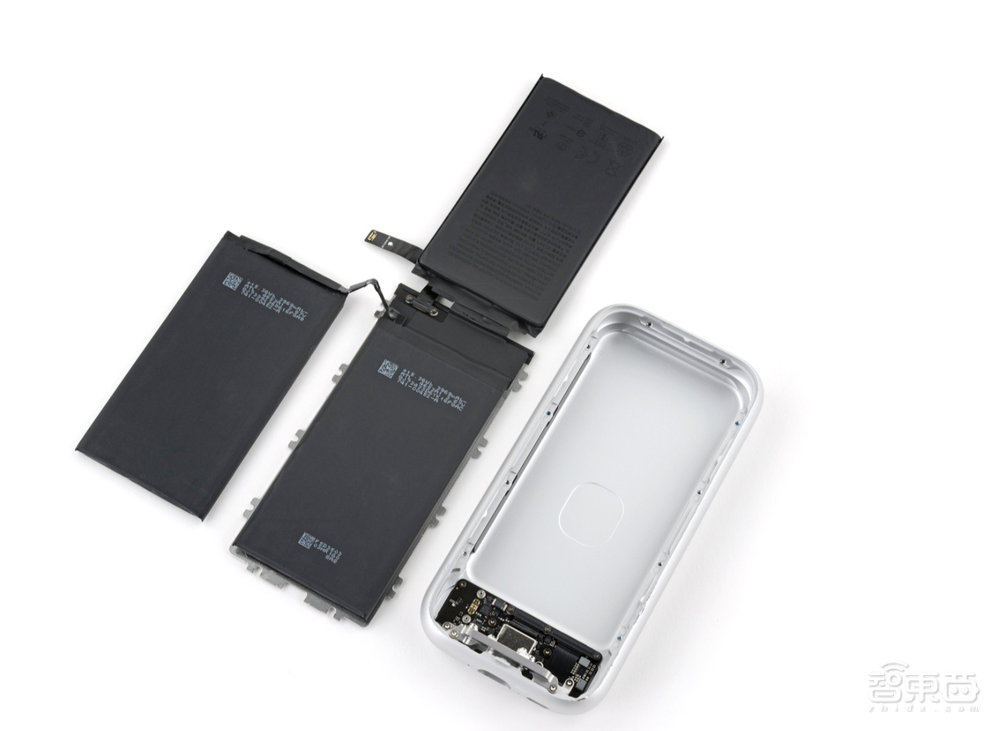

接下来,咱来看看苹果Vision Pro的这块外接电池有什么乾坤。

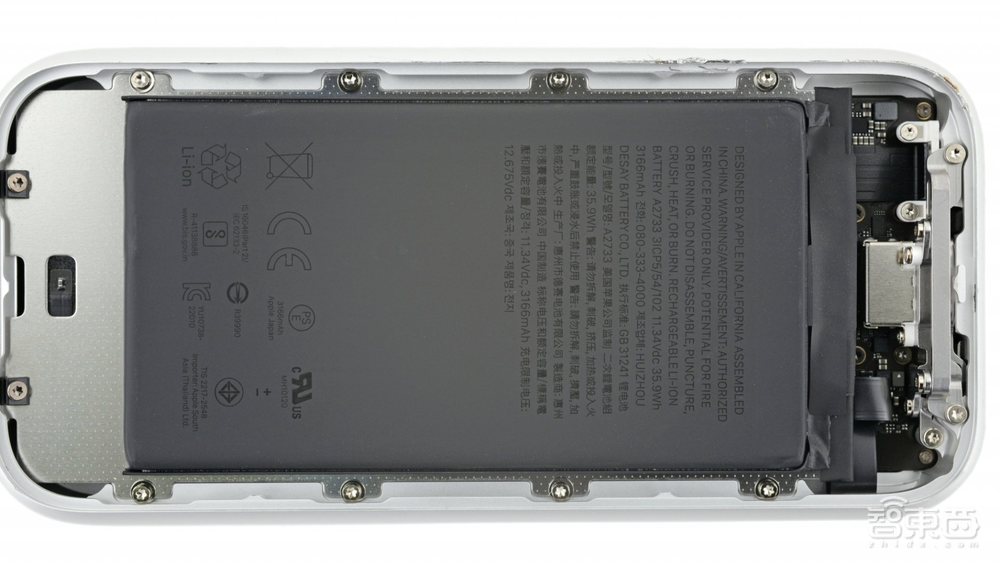

从拆截图来看,其制造商和生产商都是有名的惠州德赛电池,他们也是老牌苹果电池供应商了,很多国内安卓旗舰机的电池都是由德赛电池和欣旺达供应。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro的外接电池内部特写,来源:iFixit

这块电池拆开后,仅内部三个电池包的重量就有353克,每块电池跟一个iPhone标准版差不多大,每块电池的容量为3166mAh,总共可以提供35.9Wh的电量,电量约等于两块iPhone 15 Pro的电池(17.3Wh)。

整个电池整体的重量为362克。目前三星Galaxy Z Fold5折叠屏手机的重量仅为253g,这相当于在用Vision Pro时,你兜里要时刻揣着1.5个折叠屏手机。

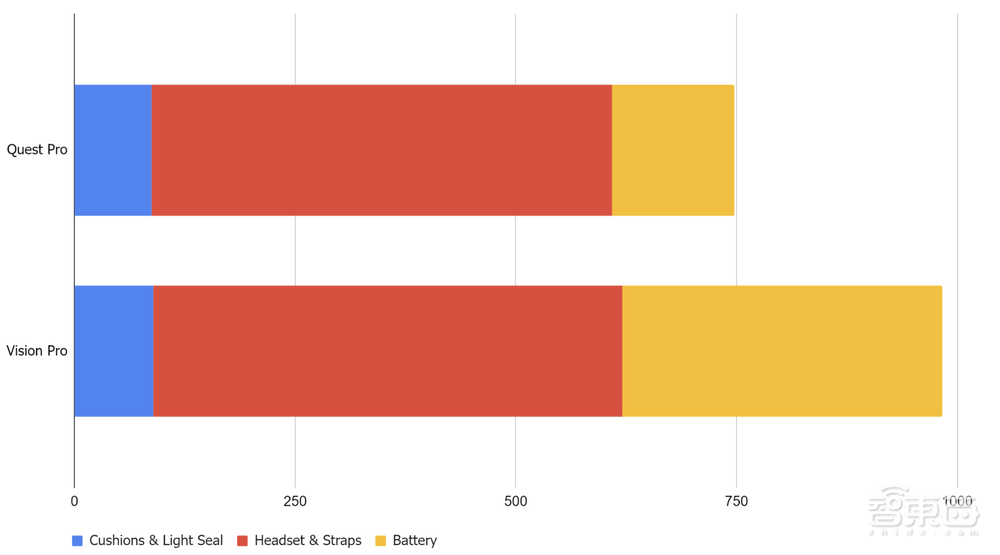

iFixit提到,Vision Pro头显本体加电池的重量已经超过了1公斤,这远超友商Meta Quest Pro的722克和Quest 3的515克。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

▲Vision Pro与Quest Pro重量对比,来源:iFixit

苹果为什么使用外接电池,iFixit提到了一个很多人都没有注意到的点:未来欧盟将执行新的电池相关法规,所有电子产品在2027年之前都要使用可更换的电池!

苹果十六年来做的最大的一个“违背祖宗”的决定就是在欧洲开放“侧载”,苹果对欧洲的法规还真的是没啥脾气。当然,外接电池设计肯定更多还是出于、重量、便携性、充电续航体验等更多因素考虑,但这个政策因素的确也值得注意。

值得一提的是,苹果很早就申请过一个电池后置的专利,简单来说其实就是把本来外接的电池放在后先后头的一个“卡槽”里。虽然这可以一定程度上平衡头显的重量,但把一公斤的东西戴在头上,想想就刺激。

目前Vision Pro的重量的确有点靠前,iFixit佩戴过的人反馈说,“这就像有人往前推你的脑袋。”

五、头带扬声器拆解方便,“超大号Lightning”接口差评!

iFixit还拆解了Vision Pro的头带,值得一提的是,扬声器跟头带是一体的,两个扬声器分别置于两条头带上,头带跟头显本体通过头带末端的一排触点相连接,传输电和数据。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

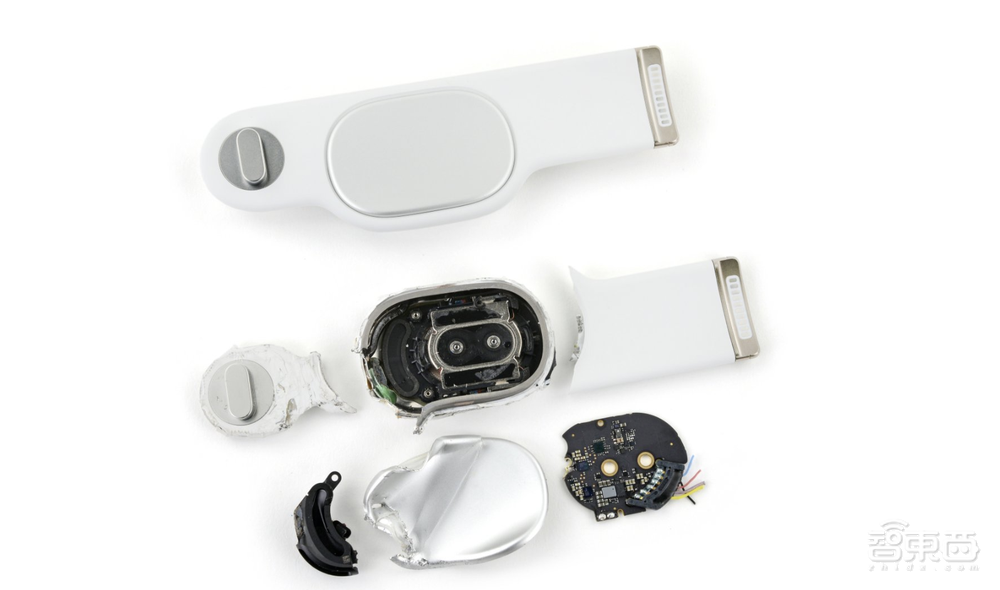

iFixit直接暴力破拆了扬声器,让我们看到了扬声器的内部结构,有供应链信息显示,Vision Pro的声学部件由国内果链巨头歌尔股份供应。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

从拆解来看,其扬声器内部发声单元的形状都是比较独特的。

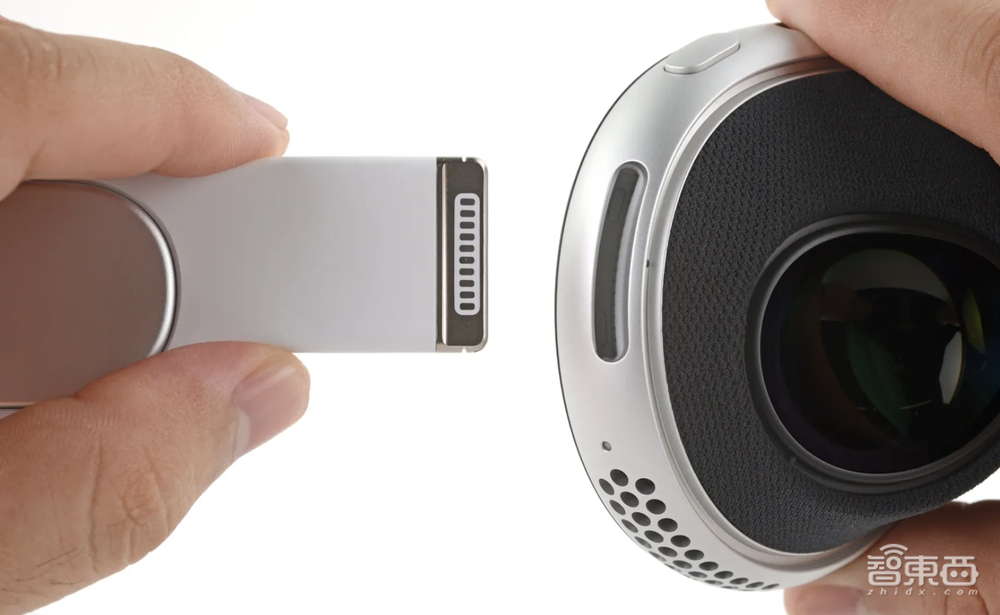

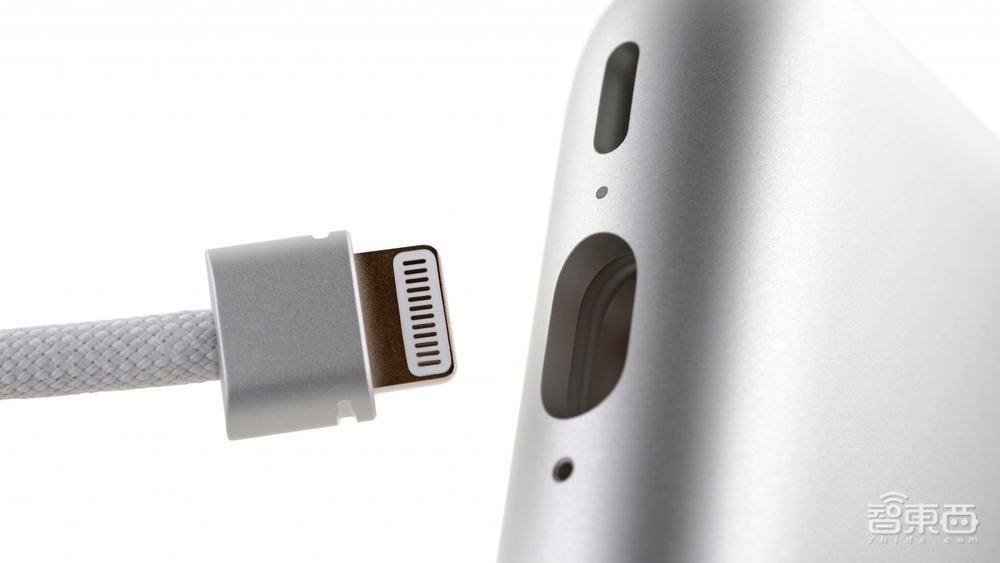

头带末端有一个旋转磁吸卡扣,可以连接电池连接线,不过电池连接线与电池相连的那一端,用的是一个专用的“大号Lightning”接口,这点受到了iFixit的“差评”。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

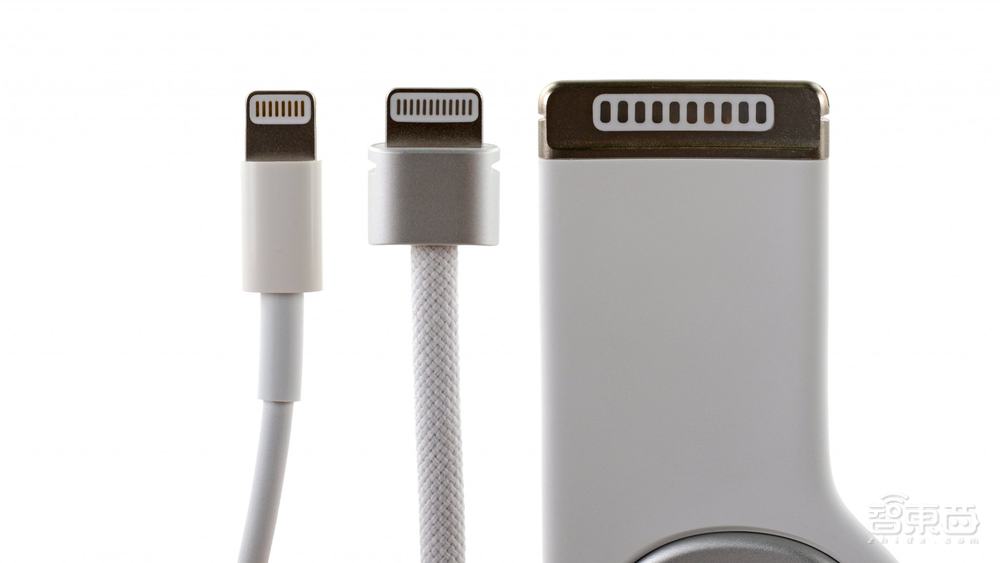

iFixit特意放上了一张Vision Pro上三种接口的照片,并配文:多么可爱的全家福!

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

有意思的是,苹果在刚刚过去的2023年,应欧盟的强烈要求,苹果全系列产品才全面进入Type-C时代。现如今,苹果仍然坚持在苹果Vision Pro上使用Lightning数据线。不知道是苹果的最后一波“清仓处理”,还是Lightning充电方式仍有我们不知道的技术优势。

对了,不论是电池电源线的拔出,还是各种头带的拔出,都需要用SIM卡针插入固定的孔位,这点还是比较方便拆解的。

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

将SIM卡顶针插入Vision Pro电源旁边的小口里,苹果Vision Pro的超大号Lightning数据线就直接弹出。和以往iPhone常用的八针脚Lightning数据线不同,Vision Pro电源的Lightning数据线拥有12针脚、扬声器的Lightning接口拥有10针脚。

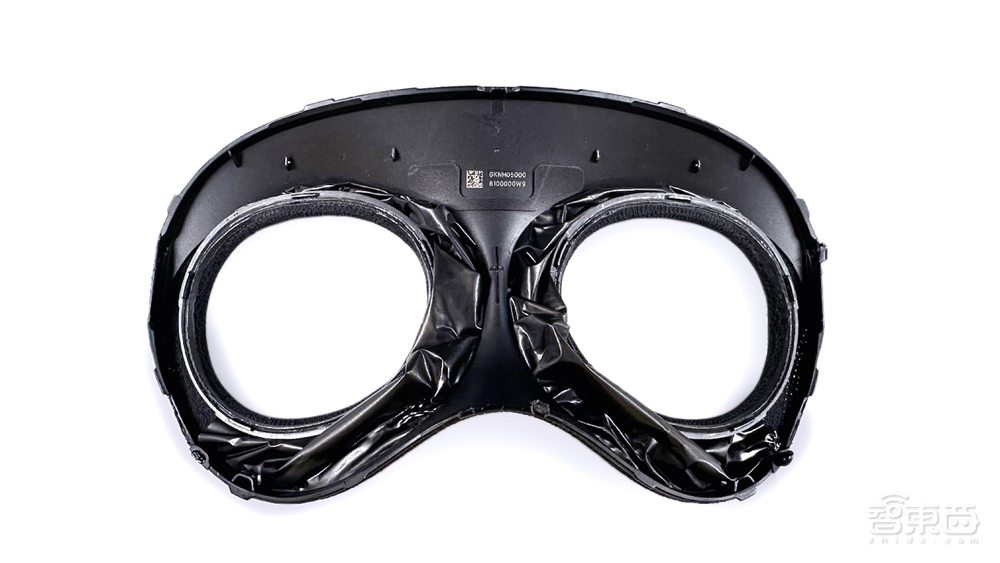

iFixit把Vision Pro佩戴时贴近人脸一侧的面罩也进行了拆解,值得一提的是,在移除了各种针织物面垫后,苹果用了一种类似“弹性塑料薄膜”的材质填补了针织物的缝隙,这可以很好地防止微粒进入设备内部,苹果,真是细呀!

Vision Pro全球首拆,36小时火速出炉!N多细节曝光,苹果又一个工业奇迹

这个面罩看起来很像“超级英雄”装扮。

结语:一场“科技美学”盛宴,苹果Vision Pro创造又一个工业奇迹

苹果Vision Pro发布后三十多个小时里,全球各地街头都出现了很多“奇行种”,它们带着酷酷的头显,走在大街小巷。

苹果Vision Pro,它真的来了!

今天,通过外媒拆解,我们看到了苹果Vision Pro更多设计上的细节、技术上的思考,其内部精密程度、复杂程度也远超市面上此前一切同类产品。同时整个内部看起来又遵循着苹果一如既往的“科技美学”,可以说是果味十足。

正如苹果高级营销副总裁格雷格·乔斯维亚克(Greg Joswiak)所说:“苹果几乎把可能塞进那么小外形的技术都塞了进去。”

苹果Vision Pro作为初代产品可能有这样那样的不足,但在科技发展史上,库克毫无疑问又带来了一个具有“改变世界”潜力的产品。

苹果的创新,仍在继续。
