芯东西9月2日消息，8月26日，在全球顶级半导体架构研讨会Hot Chips 2026上，谷歌披露了第八代TPU（张量处理单元）的技术细节。这代TPU共有两款，分别是面向推理场景的TPU 8i与面向训练场景的TPU 8t。

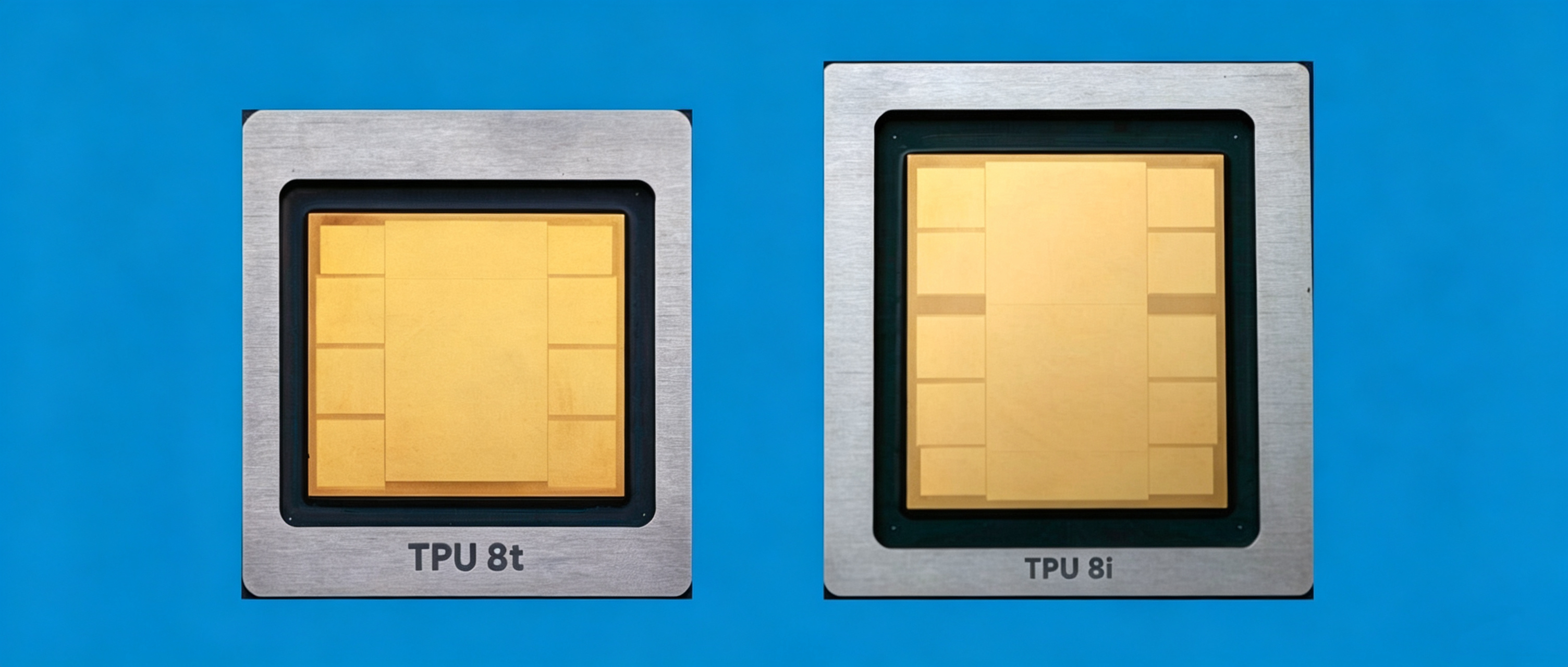

这两款芯片此前已于今年的Google Cloud Next大会上首次亮相，这也是谷歌首次在一代产品中同时推出两款芯片。

面向推理场景的TPU 8i定位为“低延迟推理引擎”。单颗芯片片上SRAM容量达384MB，是前代产品的2.4倍，更大的片上缓存可支撑更大规模模型运行，大幅减少片外内存访问；HBM总容量288GB，采用12层堆叠的HBM3E显存；片间互联（ICI）带宽达19.2Tb/s，较前代提升一倍。

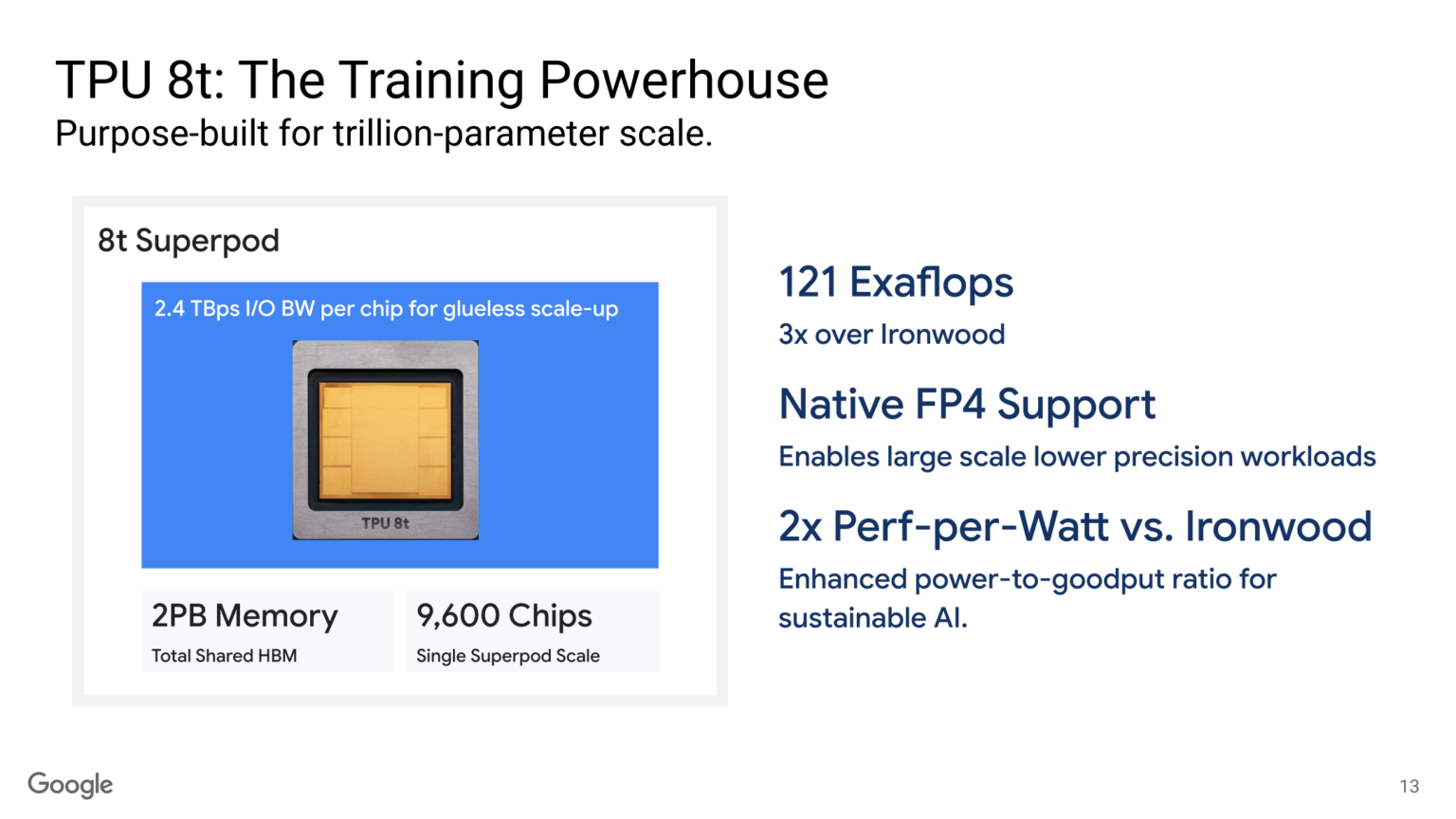

面向训练场景的TPU 8t则以浮点算力与高扩展互联为设计核心。本次大会，谷歌暂未披露TPU 8t芯片参数。从集群规格来看，单个TPU 8t Superpod集成9600颗芯片，通过光交换技术聚合为总容量2PB的全局共享HBM内存池；FP4精度下集群峰值总算力达121 EFLOPS，能效比达到第七代Ironwood TPU的2倍左右。

谷歌同时强调，并非所有计算环节都适合FP4低精度，该芯片对混合精度训练做了优化，可高效处理反向传播等对精度敏感的算子，在低功耗与训练稳定性之间取得平衡。

一、推理芯片TPU 8i：加大片上缓存与显存，单Pod最高1152颗芯片

从推理成本规律来看，延迟要求越低，算力成本就呈指数级上升；单用户请求速率越高，系统整体吞吐量就越低。为了在低延迟前提下提升推理效率，谷歌为TPU 8i大幅加码了片上缓存与显存配置。

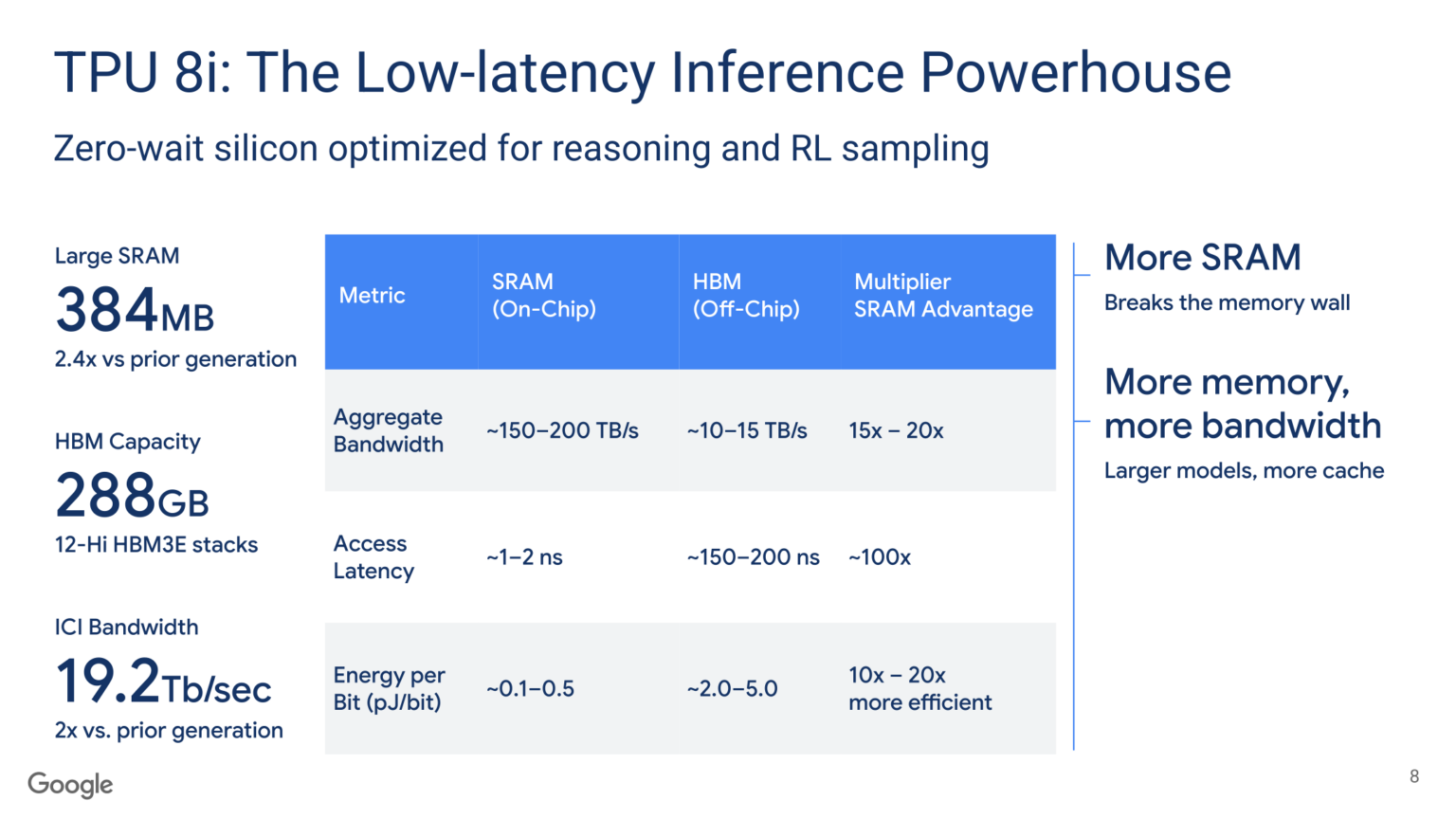

SRAM与片外HBM的性能差距十分显著：片上SRAM的带宽是HBM的15-20倍，访问延迟仅为HBM的百分之一，每比特能耗仅为HBM的十分之一到二十分之一。通过大幅提升SRAM占比，TPU 8i有效缓解了推理场景的“内存墙”瓶颈。

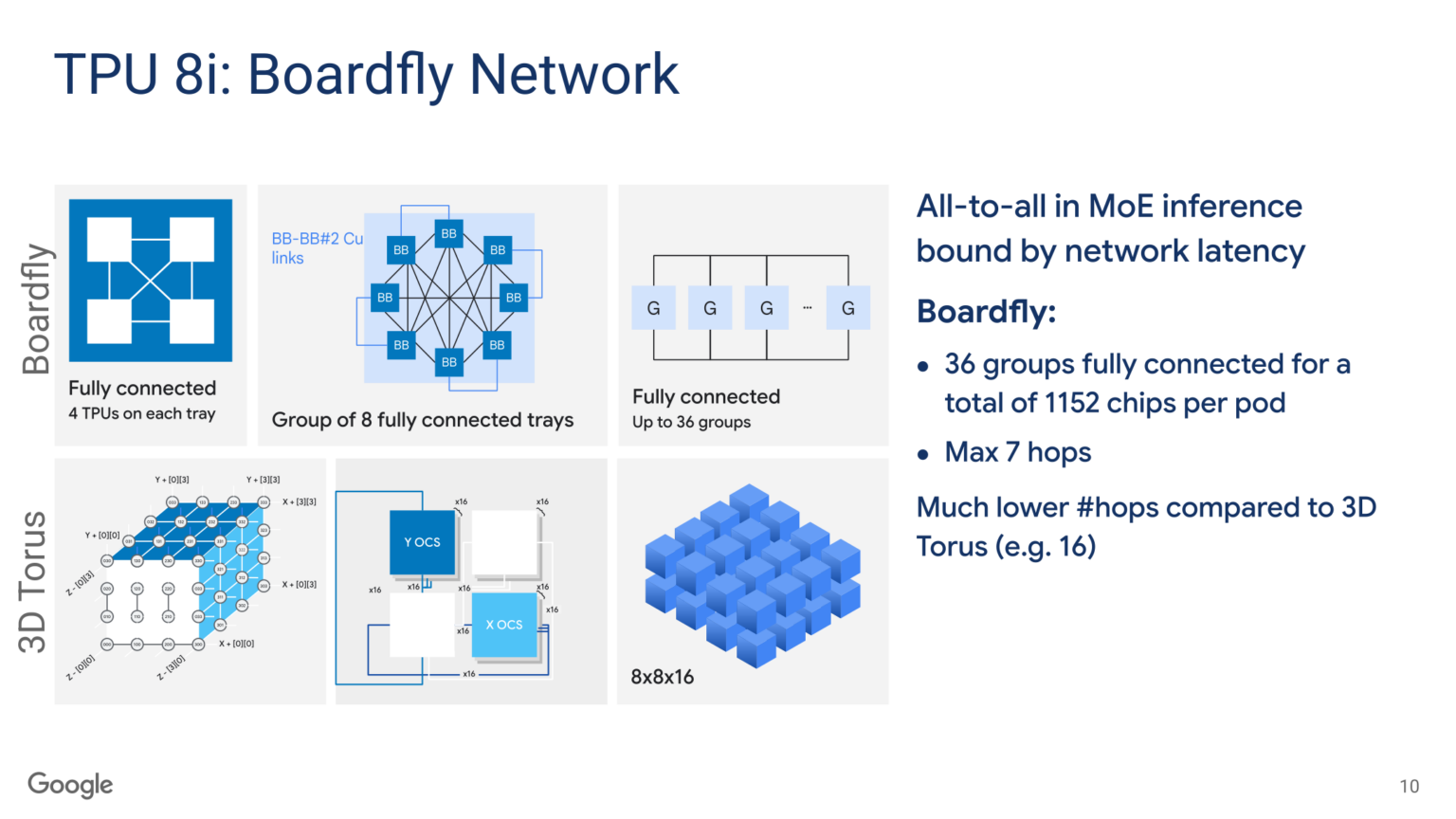

互联架构上，TPU 8i支持多种拓扑，其中主打低延迟的是Boardfly拓扑：每个计算托盘搭载4颗TPU，每8个计算托盘构成一个全连接基本组，单Pod共包含36个基本组，最大可部署1152颗芯片。

谷歌前代产品多采用3D环面（3D Torus）拓扑，这种结构适合训练场景的高并行计算，但端到端延迟偏高。而Fly类网络天然具备低延迟特性，更适配推理负载：TPU 8i的Boardfly网络最大传输跳数仅为7跳，远低于3D环面的16跳，可更好支撑MoE推理所需的任意芯片间全交换通信需求。

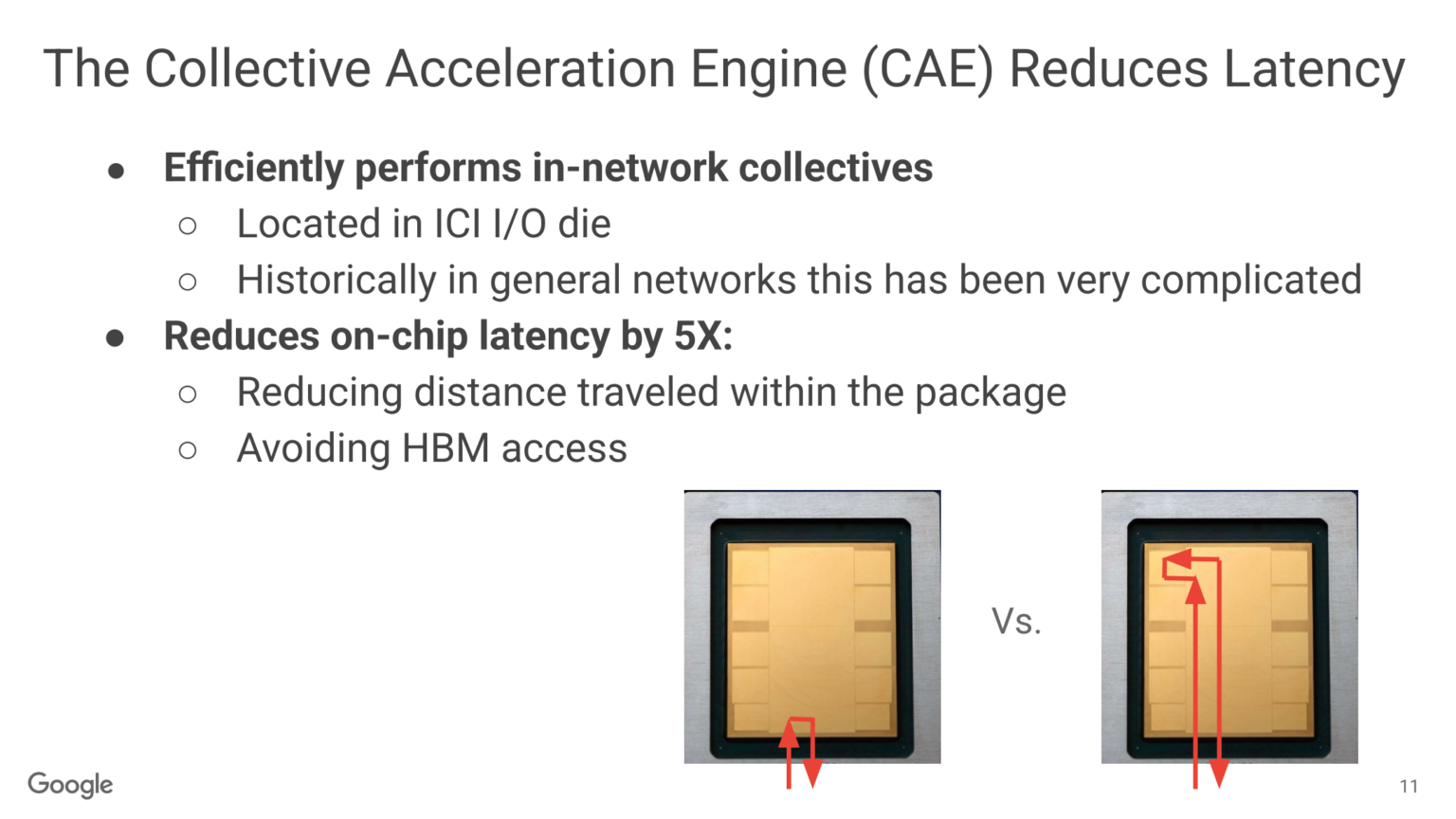

为进一步压缩集合运算延迟，谷歌为TPU 8i内置了集合加速引擎（CAE）。这类运算没有放在计算核心中处理，而是被放到芯片边缘、靠近网络硬件的ICI I/O裸片上。这种设计省去了数据向计算核心搬运的物理传输时间，也避免了额外的HBM读写开销，最终将片内集合运算延迟降低了80%。

二、训练端TPU 8t：Virgo网络搭配OCS光交换，单域可支持13.4万颗TPU

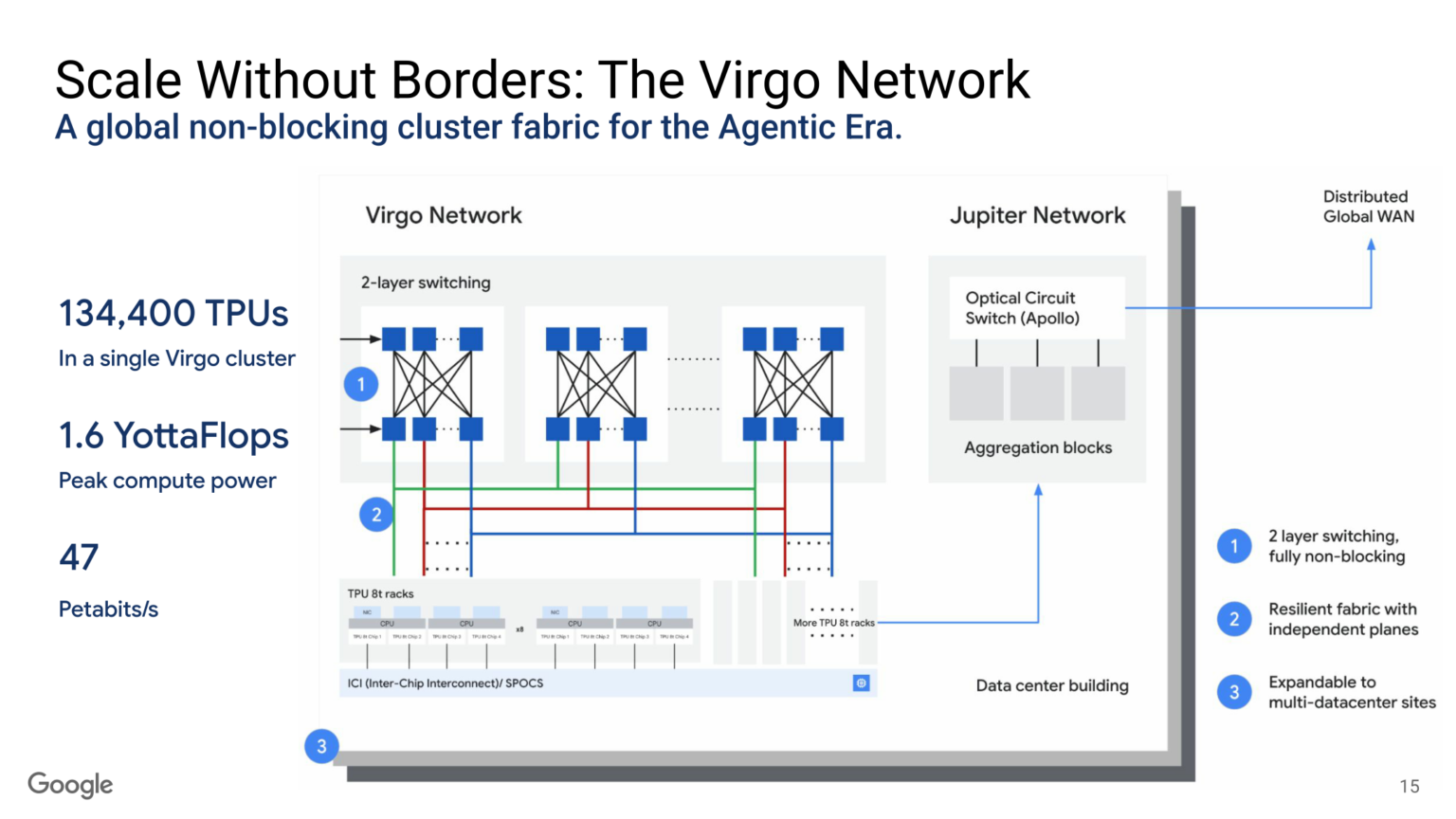

TPU 8t首次引入了训练专用的Virgo集群网络架构，替代前代复用的数据中心通用网络。单域内理论最多可支持13.4万颗TPU芯片，集群总带宽达47 Pb/s，对应全阵列FP4峰值算力可达1.6YFLOPS，面向多Superpod组网的超大规模训练场景。

谷歌还通过自研光电路交换机（OCS），实现了9600颗芯片的内存池化与灵活调度。OCS架构具备高冗余与高可靠性，可在大Pod内动态划分任意规模、任意形态的算力切片，仅受总资源池容量限制。此外，OCS可自动处理芯片故障：检测到芯片失效时，自动将其剔除调度，分配备用节点并从检查点恢复训练，保障业务连续性。

可靠性、可用性与可维护性（RAS）始终是谷歌芯片设计的核心优先级。第八代TPU新增了在役单元测试功能，可在芯片空闲周期自动运行检测，提前发现局部故障；同时强化了HBM链路CRC校验、互联奇偶校验、多维度传感器监测与舰队级健康监控等机制。

散热方面，谷歌为TPU 8t配备了增强型水冷方案。这也是谷歌首次为光模块配备液冷散热，此前光模块均采用风冷设计。

三、AI参与芯片迭代：硬件面积功耗优化，软件侧实现代码无缝迁移

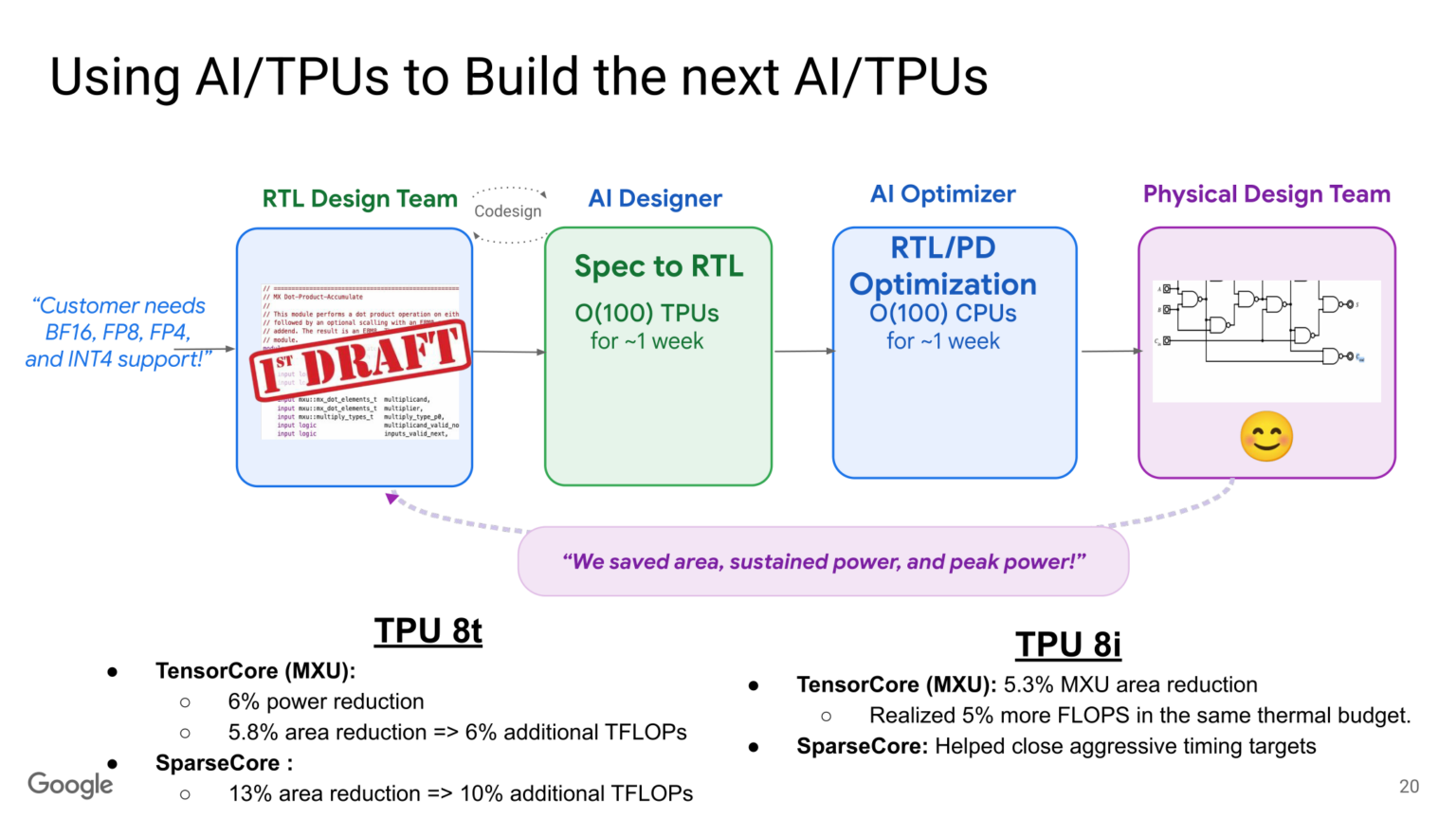

谷歌还将AI技术深度融入芯片设计流程，用现有TPU辅助迭代下一代TPU。AI优化模型成功缩减了TPU 8t的功耗，同时在两款芯片的多个模块上节省了芯片面积，让谷歌得以在相同功耗与面积预算下塞入更多计算单元。

这一举措具体优化成果包括：张量核心（MXU）方面，TPU 8t面积减少5.3%，功耗降低0.6%；TPU 8i面积减少5.8%，对应算力提升约6%；稀疏核心方面，面积减少13%，算力提升约10%；整体来看，在相同散热功耗约束下，额外释放了约5%的浮点算力。

软件层面，TPUv8系列对现有主流AI框架完全兼容，用户已有的JAX、PyTorch、Keras代码可无缝迁移，原生支持PyTorch Eager Mode等特性，迁移成本极低。

如果追求极致性能，开发者可使用谷歌自研的Pallas内核语言，直接用Python编写硬件感知的高性能内核，针对TPU 8i的CAE引擎与TPU 8t的稀疏核心做深度定制优化。XLA编译器会自动处理Boardfly拓扑调度、CAE同步等底层硬件细节，开发者只需聚焦模型逻辑本身，无需感知底层架构。

结语：训推分设拓宽专用芯片效率边界

长期以来，大模型训练多依赖通用架构芯片，单芯片兼顾训练与推理两种负载，会造成部分硬件资源闲置，芯片面积与功耗预算无法充分转化为实际算力。

训练、推理芯片分设的专用化路径，可针对两类负载的核心瓶颈定向优化，充分释放硬件性能潜力。随着这一技术路线的发展，AI芯片的训练与推理效率边界有望进一步拓宽，或将推动专用算力硬件迎来新一轮迭代升级。

来源：ServeTheHome（STH）
